PCBロック試作基板おすそわけ
Physical (worldwide shipping)
- Ships within 7 daysPhysical (direct)1,500 JPY
Physical (ship to Japan)
- Ships within 7 daysPhysical (direct)1,500 JPY

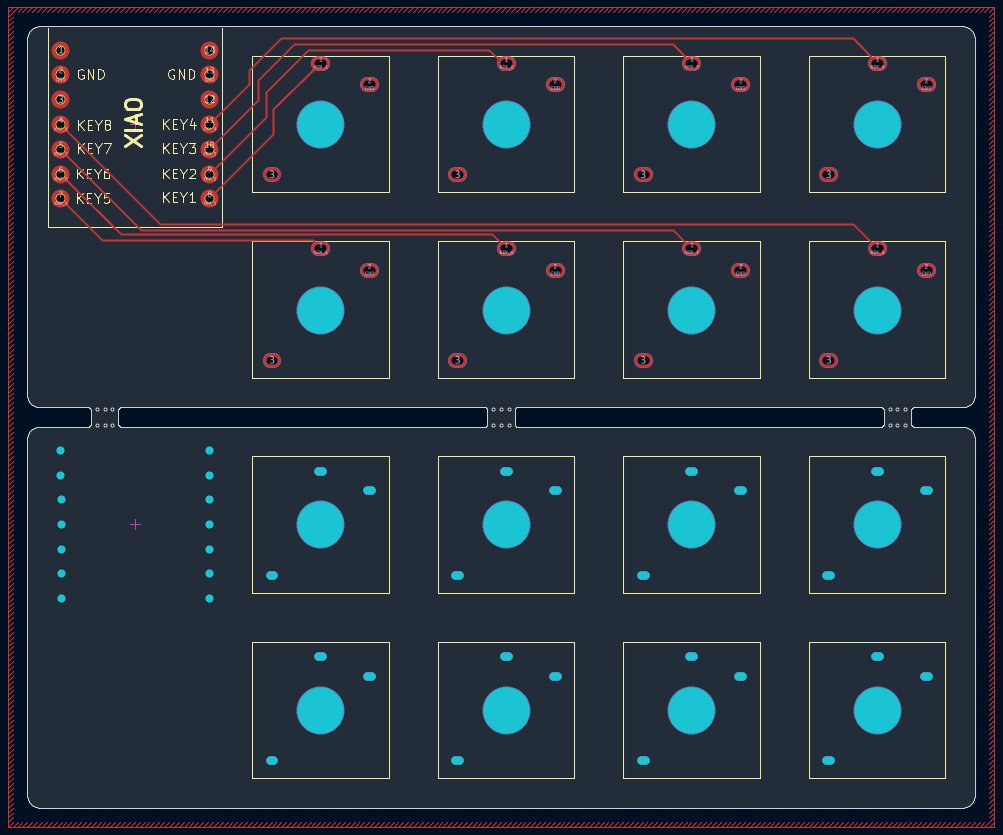

PCBロックの動作確認用として作成した基板を販売します。 KEY1～KEY8が各スイッチを通してGNDに接続されています。 ファームウェアやビルドガイドはありませんので、分かる方のみご購入をお願いします。
PCBロックとは
PCBロックとは、キーボードのスイッチをソケットもはんだ付けも行わずにPCBに固定する技術です。 2枚のPCBを重ねてスイッチのピンを固定します。 Github https://github.com/palette-system/pcblock/tree/main

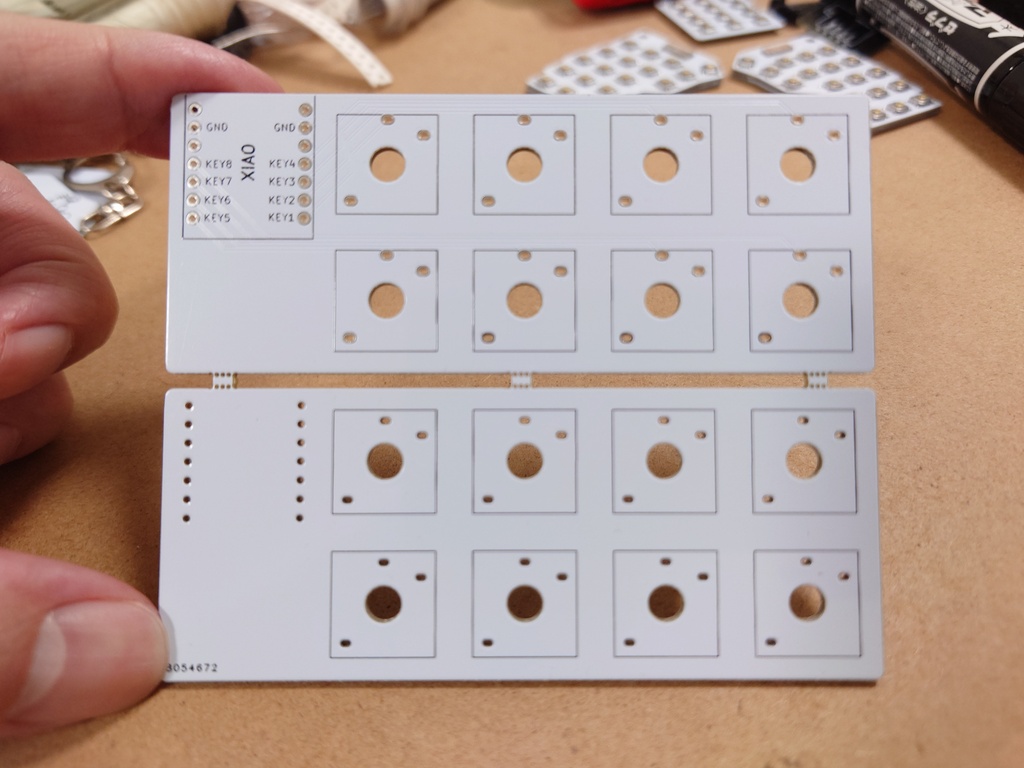

入っている物
・PCB × 1枚
対応スイッチ
・Choc V2 のみ

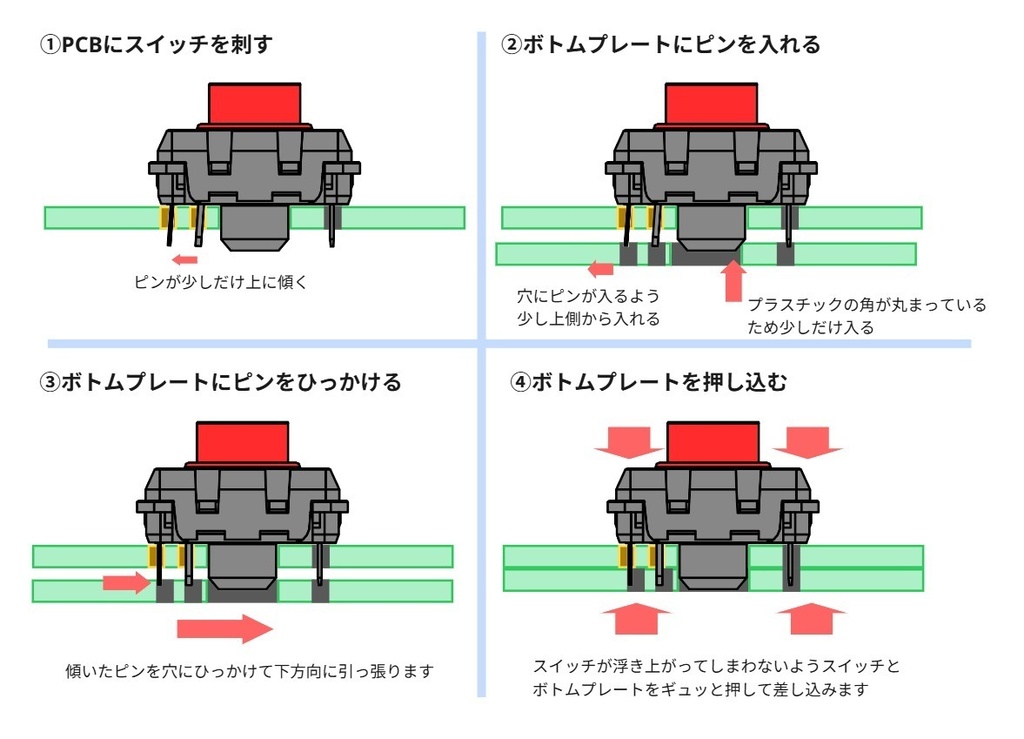

組み立て方
１．トップPCBにChocV2のスイッチを全て差し込みます。 ２．トッププレートをひっくり返して平らな机に置きます。 ３．ボトムプレートを軽く乗せ、すべてのスイッチの金具が穴に引っかかっている事を確認します。 ４．ボトムプレートに全てのスイッチが刺さった事を確認するまで押し込みます。 ５．コンスルーなどでXIAOを差し込めば完成です。

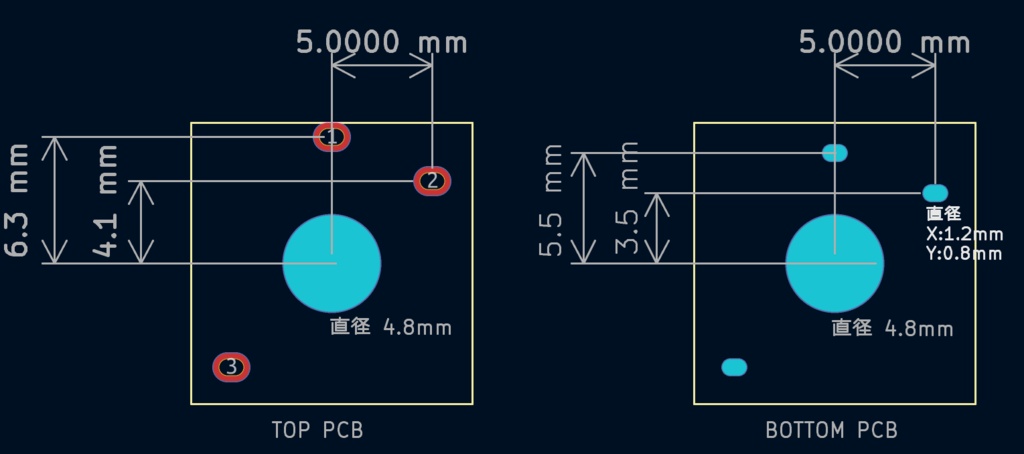

フットプリント
リンク https://github.com/palette-system/pcblock/tree/main/footprint
