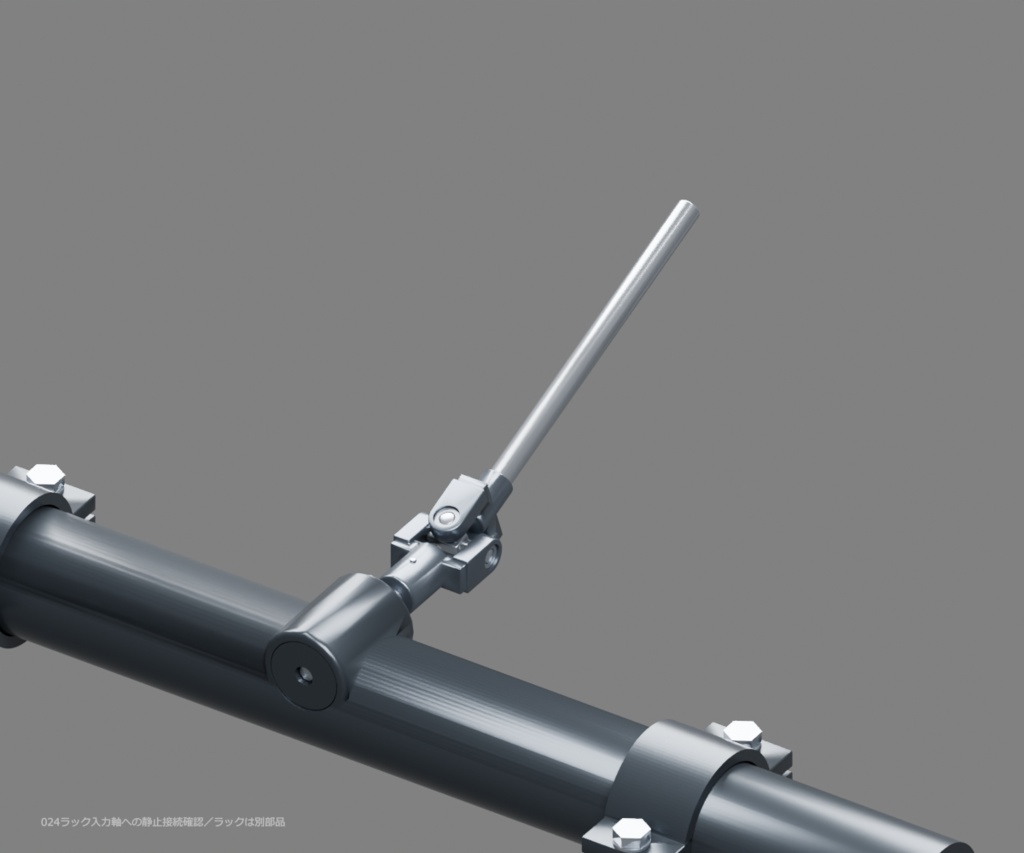

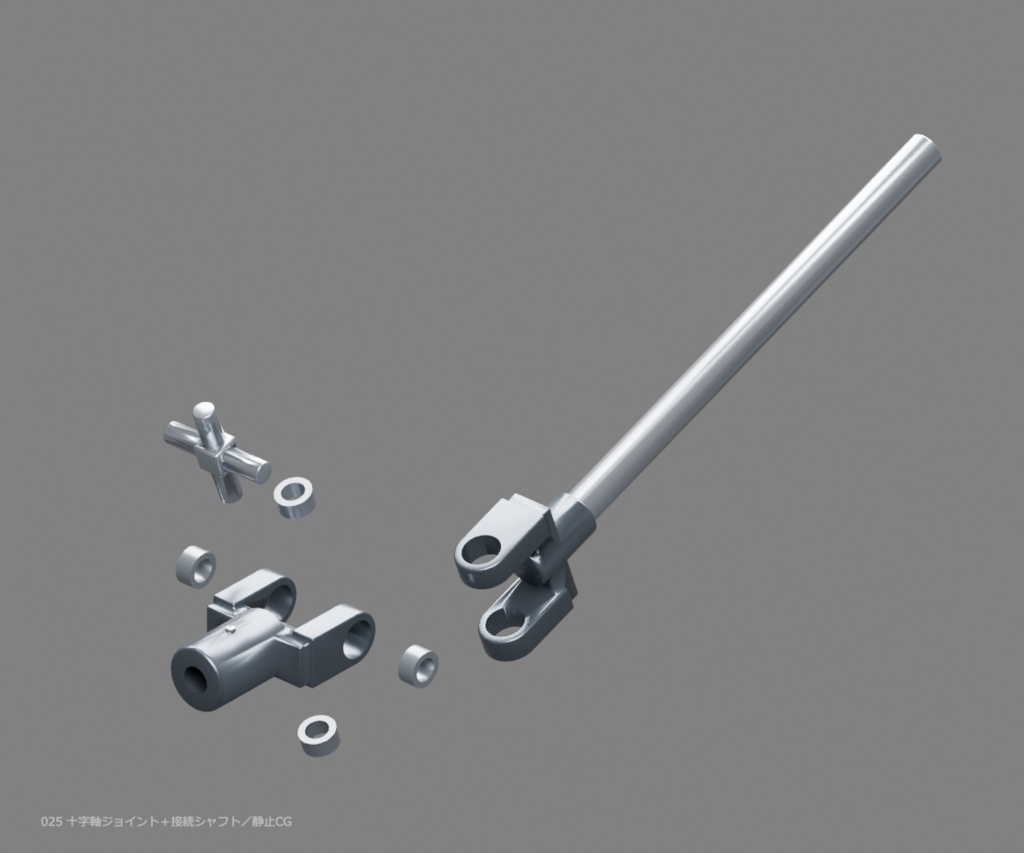

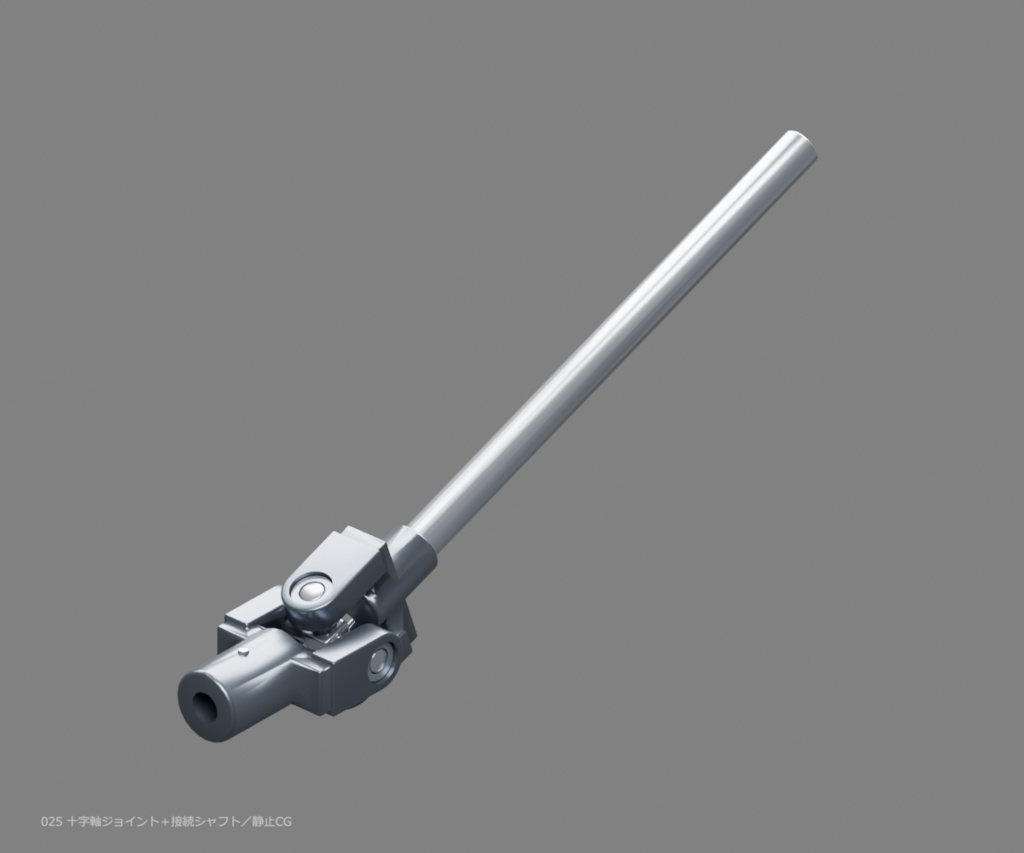

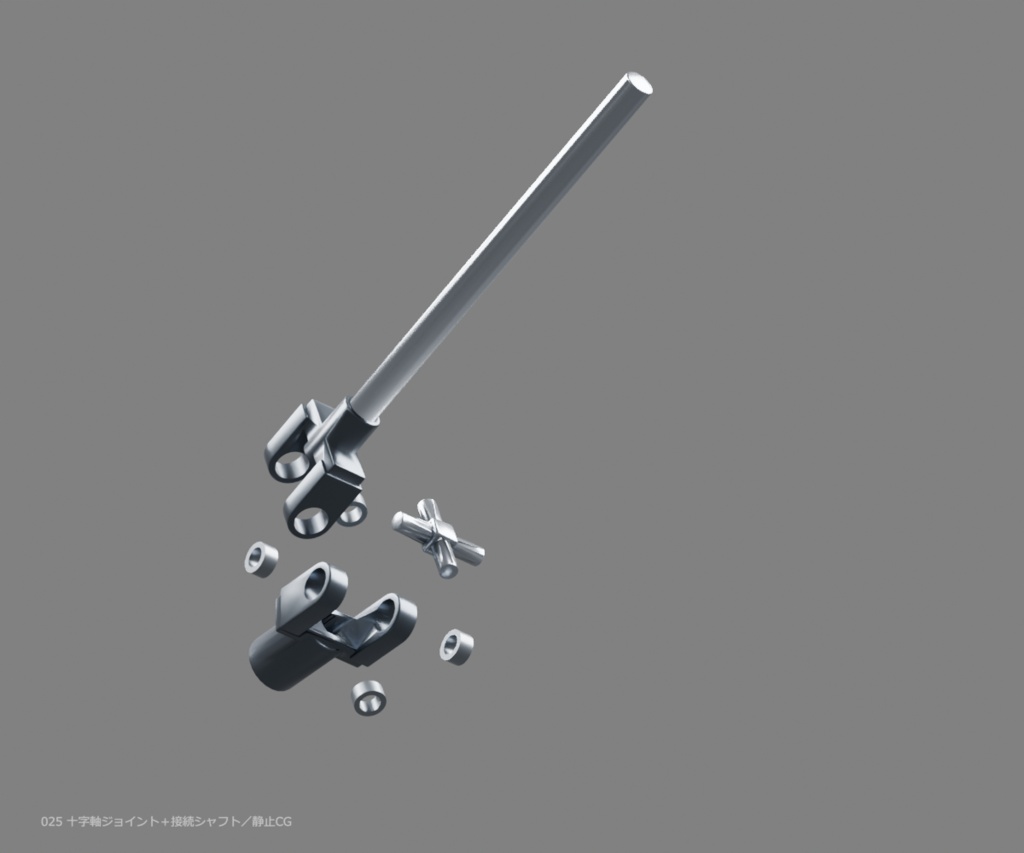

【無料・GLB】ラック入力ジョイントと接続シャフトセット｜分解展示に使える静止CG 異なる角度の軸をつなぐ十字軸ジョイントと接続シャフトのセットです。ヨーク・十字軸・案内ブッシュを個別に選択し、内部を見せる展示にも使えます。 収録データは静止モデルで、自動回転連動や完成した操舵リグはありません。 0円のデジタルデータです。実物の発送・送料はありません。追加購入は不要です。 【収録内容・使い方・対応環境】 ラック入力ジョイントと接続シャフトセット 無料版 1.0.0 配布者：ウニベルスタシス https://universtasis.booth.pm/ 問い合わせ：ショップの「メッセージを送る」から。 内容（CGモデル／実物の発送なし） ・ラック入力ジョイントと接続シャフトセット.glb：ラック側ヨークと受け筒、シャフトとヨークの一体金属、一体十字軸、4個の案内ブッシュ、止めねじをまとめた静止CGセット（8メッシュ） ・はじめに.txt／利用条件.txt／更新履歴.txt。合計4ファイル。 制作プログラム、.blend、撮影床・照明・カメラ、画像テクスチャは含みません。 仕様 単位メートル。入力受け筒の内径6.3mm、接続シャフト径8mm・生成長120mm、曲げ角20度、十字軸の両軸長26mm・径5mm。独自CG寸法であり実物の規格値ではありません。 024ラックの制作座標を保持しています。十字軸中心は(0,67,14.6)mm、入力受け筒の端はY32mmです。024の軸径6mm・軸端Y38mmに対して差し込み6mm、名目半径隙間0.15mmの静止配置を確認。実物の締結・回転伝達性能を保証しません。 ラック本体・タイロッド・車輪・車体・上側ステアリングコラムは非収録です。このモデル単体の表示や分解展示に他の商品の取得は不要です。止めねじはねじ山のないCG形状です。 セットは8メッシュ・9,884三角形。 UVと法線あり、外部画像不要の単色材質。アニメーション・LODなし。 Blender初心者向け 1. ZIPを右クリック→すべて展開。GLB、はじめに.txt、利用条件.txt、更新履歴.txtの4ファイルを確認。 2. 作業を保存して新規Blenderを開き、ファイル→インポート→glTF 2.0でGLBを読み込みます。 3. 部品を選び、3D画面のビュー→選択をフレームインで拡大します。テンキーは不要です。マテリアルプレビューで色を確認。 4. 接続ジョイントとシャフト_全体を選び、Gで全体移動。位置を戻すにはCtrl+Z。 5. 斜め接続シャフト_基準を選び、G→X→0.035→Enterで相手ヨークを外して見られます。Ctrl+Zで戻します。 6. 十字軸_基準を選びG→Z→0.03→Enterで十字軸を上に外せます。Ctrl+Zで戻します。 7. 各案内ブッシュ_基準を選んでGで外して見られます。戻す場合はCtrl+Z。親を動かすと子も動きます。実物の整備手順ではありません。 8. 材質のベースカラーで色を変えられます。共有材質は複数部品が同時に変わるため、個別に変える場合は材質を複製します。 9. 静止GLBに自動回転や角度調整の連動はありません。部品を変形・移動した後は用途に合わせて確認し、別名で保存して元データを残します。 確認済みと制限 Windows／Blender 5.2.0 LTSで1ファイルを新しく読み込み、形状位置・材質・UVと法線の存在・親子関係を検査。 8メッシュ・9,884三角形。先行試作-v001で閉じた形状・正体積・各1連結、非多様体辺・面積ゼロ・UVつぶれ0を検査。8部品の全組合せと024ラック仕上げ-v001の各部品との指定静止表面交差は0。仕上げ版は形状・材質・親子関係を変更していません。 接続隙間の頂点から相手面への距離標本は約0.147mmで、真の最小隙間・実物公差の検証ではありません。 全体・分解画像とラック接続の参考画像を目視確認。参考画像のラックは別部品で、本ZIPに収録しません。UV格子の目視確認は未実施。自動検査を本人の最終確認とは扱いません。 UVには密度差・伸びがあります。全島の重なりの網羅的検査はしていません。模様を貼る場合は用途に合わせた調整が必要な場合があります。 静止CGであり、連続回転での干渉、軸受接触、回転の速度比、保持力、トルク伝達、ねじ、上側コラムや車体への適合は未検証です。単一ジョイントを等速回転機構とは扱いません。 静止表面交差検査は完全な包含や連続運動を検査するものではありません。実物の製造・設計・整備・安全判断には使用しないCG素材です。 Windows／Blender 5.2.0 LTSで確認。Unity・Unreal Engine・VRChat等は未検証。任意の車への自動適合はありません。 制作にAIによるプログラム作成支援とBlenderを使用。ロゴ・外部写真・外部テクスチャは収録していません。 利用条件を読んでから使用してください。 問題がある場合 版番号・ファイル名・使用ソフトと版・症状・再現手順を添えてショップへ連絡してください。個人情報を含む画面は伏せてください。 説明に適合しない問題は確認し、修正や説明訂正等に対応します。法令上の責任を一律に免除するものではありません。 商用・非商用の完成作品への組み込みと改変が可能。素材自体の再配布・販売は禁止、クレジット任意。 【利用条件 1.0.0 全文】 ラック入力ジョイントと接続シャフトセット 無料版利用条件　1.0.0 配布者：ウニベルスタシス　連絡先：https://universtasis.booth.pm/ の「メッセージを送る」からお問い合わせください。　本条件は本版の公式配布開始から適用します。 対象：公式ショップ https://universtasis.booth.pm/で提供する「ラック入力ジョイントと接続シャフトセット」のモデルデータ。 1. 許諾の基本 配布者は、正規に取得した個人または法人・団体に対し、以下の範囲で対象データを非独占的に利用することを許諾します。 本条件は今回の無料配布版に適用します。取得によって著作権等の権利が譲渡されるものではありません。 本条件は配布者が許諾できる権利の範囲で適用され、法令上認められた利用を妨げません。 2. 許可する利用 ・個人・法人による商用／非商用の画像・動画・配信・広告等への利用。 ・色、形、大きさ、材質、アニメーションの改変。 ・ゲームやアプリ、仮想空間の完成作品への組み込みと、その完成作品の公開・販売。 ・制作に必要なバックアップ。 利用するプラットフォームの規約は別途守ってください。許諾は動作対応を意味しません。 3. 完成作品への組み込み モデルを含むゲーム・アプリ等は、通常の配布方法で利用者が素材データを独立して取得・再利用できないよう合理的な対策を取ってください。 抽出を完全に防ぐ保証は求めません。ただしGLBをそのままダウンロード提供したり、編集用の素材集・テンプレートとして公開することはできません。 画像・映像としてレンダリングした成果物は自由に公開・販売できます。 4. チーム・受託制作 取得者の制作のため、必要な範囲で従業員・共同制作者・委託先にデータを共有できます。 共有先にも本条件を伝え、別案件への流用・再配布を認めず、作業終了後は共有先の作業用データを削除させてください。ただし法令上必要な保管と、取得者のためのアクセス制限された保守用バックアップを除きます。 顧客へ編集可能な素材データを引き渡す場合、顧客も正規に取得するか、配布者から別途許諾を得てください。 受託制作による画像・映像や、前条の条件を満たす完成アプリの納品は可能です。 5. 禁止する利用 ・改変の有無を問わず、素材そのもの、抽出可能な素材パック、編集用テンプレートとして第三者へ販売・配布すること（前条の制作上の限定共有を除く）。 ・対象データを自作と偽ること、配布者の公式製品・推奨であると誤認させること。 ・違法行為や第三者の権利を侵害する利用。 本条件は、ヨーク・十字軸・シャフト・ブッシュ・受け筒・止めねじ等の一般的な形・アイデアや、対象データを使わず独立して制作した作品まで独占するものではありません。 6. クレジット クレジット表記は任意です。表記する場合は「ラック入力ジョイントと接続シャフトセット／ウニベルスタシス」をご利用ください。 7. 対応環境・不具合 動作確認環境と未対応事項は商品説明・同梱説明書に記載します。未確認環境での動作や将来の全バージョン対応は約束しません。 正常に開けないなど説明内容に適合しない問題がある場合は連絡先へご連絡ください。事実を確認し、法令に従い、修正データの提供や説明の訂正、必要に応じ配布停止等の対応を行います。無料で提供したデータについて返還する購入代金はありませんが、法令上の責任がなくなるものではありません。 今回のモデルは0円で提供します。有料商品や任意の支援金を後から設ける場合は、その条件を別途明示します。 本条件は、消費者契約法その他の強行法規により認められる権利を制限せず、配布者が負う責任を一律に免除するものではありません。 8. 条件の更新 取得時に提示された版の条件を、その取得分に適用します。既に許諾した利用を、後の条件変更だけを理由に一方的に取り消しません。 無料版を後に有料化しても、既に無料版を取得した方の本条件に基づく利用を、それだけを理由に有料へ変更しません。別の内容を持つ将来のデータ更新には、その提供時に条件を明示します。 9. 準拠法等 日本法を準拠法とします。ただし利用者の居住地で適用される強行法規上の権利を排除しません。 一部の条項が無効であっても、法令上可能な範囲で他の条項は引き続き適用します。 10. 違反・問い合わせ 重大な規約違反があり、是正の連絡と合理的な期間を経ても解消されない場合、法令上許される範囲で当該利用の停止を求めることがあります。重大な権利侵害等の緊急時は、被害防止のため先に停止を求める場合があります。法令上の権利行使を妨げません。 利用条件の不明点は上記連絡先へお問い合わせください。配布者側に侵害の疑いが生じた場合は、状況に応じ配布停止・調査・利用者への案内を行います。
