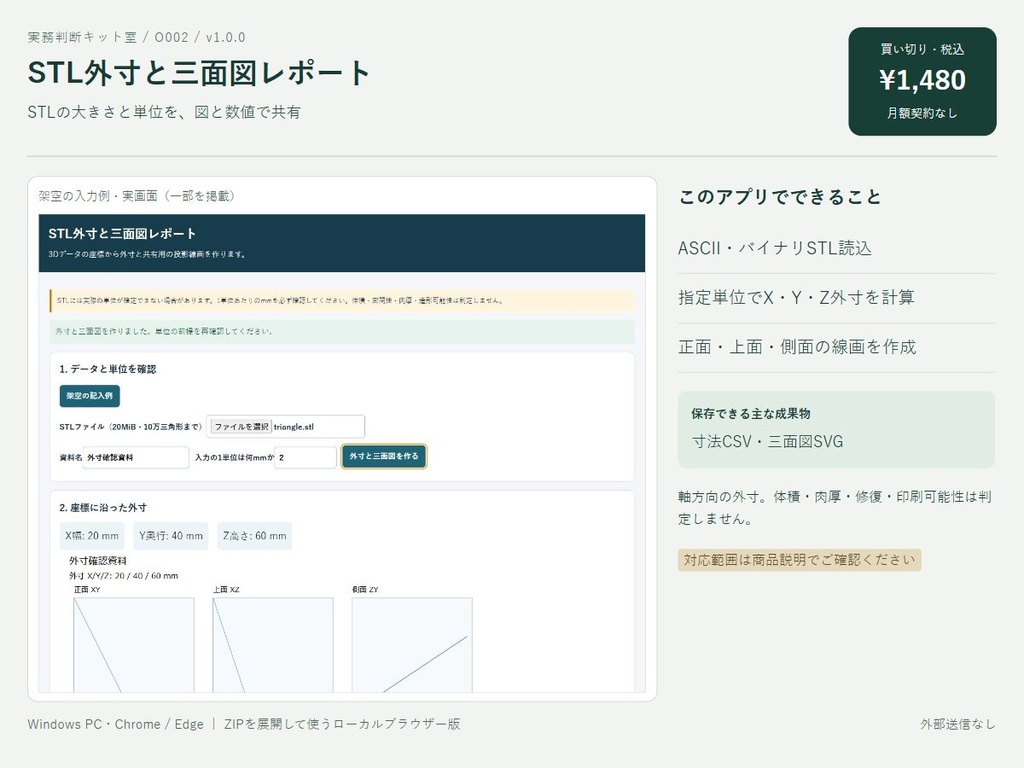

STL外寸と三面図レポート 価格: 1480円（税込） STLの外寸と単位前提を相手へ伝える図・数値を準備する手間を補助するローカルブラウザーアプリです。 対象 3Dプリント品の受注担当・試作担当 主な機能 ・ASCII・バイナリSTLの三角形読込 ・単位と倍率を明示したX/Y/Z外寸 ・正面・上面・側面の線画 ・縮退三角形数の表示 ・寸法CSVと三面図SVG 使い方 1. STLファイルを選ぶか、架空の記入例を押します。 2. 資料名と「入力1単位が何mmか」を入力します。 3. 「外寸と三面図を作る」を押し、3軸外寸と単位を確認します。 4. 寸法CSVと三面図SVGを書き出します。作業ファイルには元STLが含まれます。 納品物と実出力 ZIPを展開してapp.htmlを開きます。Windows PCのChrome/Edge向け。プログラム・説明書を同梱。全三角形から計算した外寸・範囲・枚数CSV、投影三面図SVG（単位・図の間引き注記）、元STLと設定を含む作業JSONを作成します。 購入前に必ずご確認ください ・外寸は座標軸に沿った箱。回転最小箱ではない ・STLの実単位は利用者指定 ・体積、肉厚、密閉性、印刷可能性・修復は判定しない ・三面図は隠線処理なし、大きなモデルの線画は枚数制限あり ・STL1ファイル、20MiB、三角形10万枚まで。入力1単位をmmとして何mmか0.001〜1000。共有用の名称1〜80字。 ・明示操作による作業JSONの書出し・読込のみ。端末自動保存なし。 ・作業JSON30MiB以内。元STLも含む。 ・図の線は先頭5000三角形まで。外寸は上限100000枚の全三角形から計算します。座標の絶対値上限は1兆。隠線処理はありません。 ・外部通信・同期・業務の自動実行はありません。実スマートフォン・他OS・実プリンターは対象外です。 ・CADを開かず日本語の単位確認付き寸法共有資料を出す。Blender等で足りれば不要。 ・需要・売上・作業効果は未実証。利益や成果を保証しません。 ・記入例は架空です。入力素材の権利は利用者が確認してください。 ・同じ商品番号・同じ版を他店で重複購入する必要はありません。 商品番号: O002 版: 1.0.0 買い切り。アプリ本体の再配布・転売は禁止です。生成成果物は入力素材の権利範囲で利用できます。
