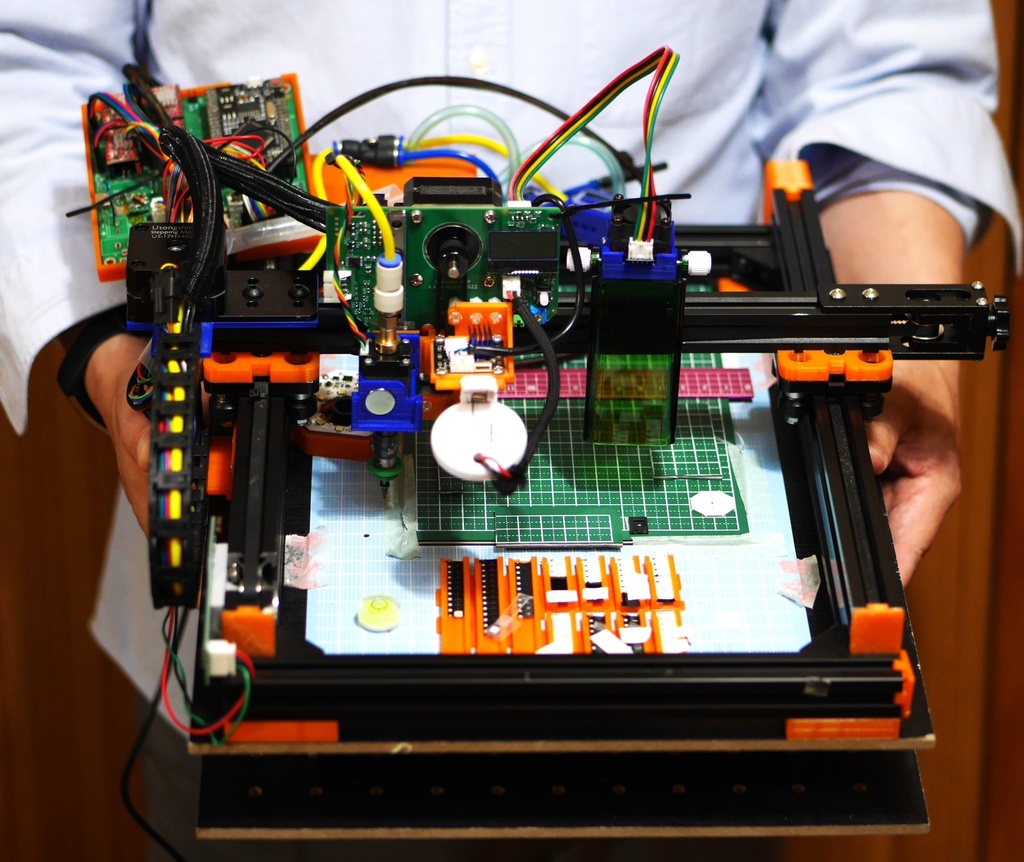

CompactPnPは、プリント基板にSMD部品を実装するB4サイズの小型チップマウンターです。100mm角程度のプリント基板へのSMTアセンブリを自動化できます。レーザーモジュールを装着することでステンシルフィルムの加工も可能です。 組み立て方はこちらです。まずは一読していただきご購入の参考にしてください。 https://github.com/nkproduct2/CPnP ＜内容物＞ * ノズルチップ付きヘッドx1 * ビジョンキャリブレーション用のTopカメラx1 * USB Type-C 20W PDアダプタ　＆ケーブル * SMD部品搭載済みプリント基板（テスト済） 　　 * Main Board 　　 * Z-Board 　　 * Light for Top Camera * Stepping Motor & Driver x4 * ハンダ付け部品 一式 * (Arduino) Pro Mega 2560 x1 * 加工済みアルミフレーム * その他 ＜技術仕様＞ 最大PCBサイズ　 100mm x 180mm 移動距離　　 145mm x 200mm x 40mm 搭載可能部品　 1608(0603)〜 機械の寸法　 約40cm x 40cm x 16cm　重量2Kg 消費電力　 20W 制御ソフトウェア　 OpenPnP デバイスファームウェア　 4軸grbl ＜商品の詳細＞ CompactPnPには、OpenPnPを使用した設定とセットアップが必要です。デフォルトの設定ファイルとセットアップ手順を提供します。 https://github.com/nkproduct2/CPnP/tree/main/setting 最終的な機械設計は、出荷前に変更される場合があります。私たちは常にデザインを更新し、改善しています。 詳細説明はこちらへ http://sites.google.com/view/nkpro 注文する前にご不明な点がございましたら、ショップへのお問い合わせからお問い合わせください。
