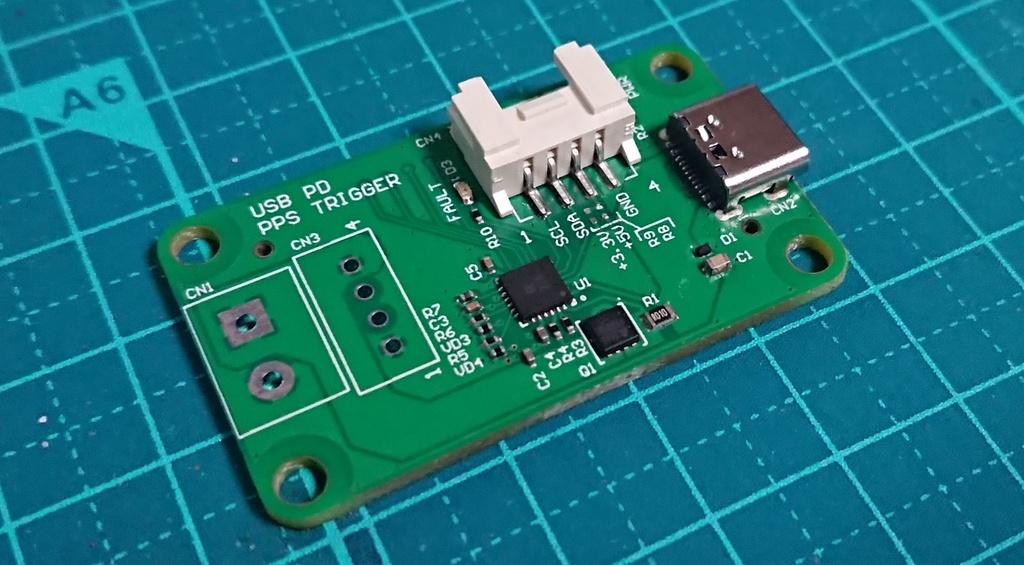

AP33772使用 USB PD PPSコントローラー基板
- Ships within 4 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)2,200 JPY

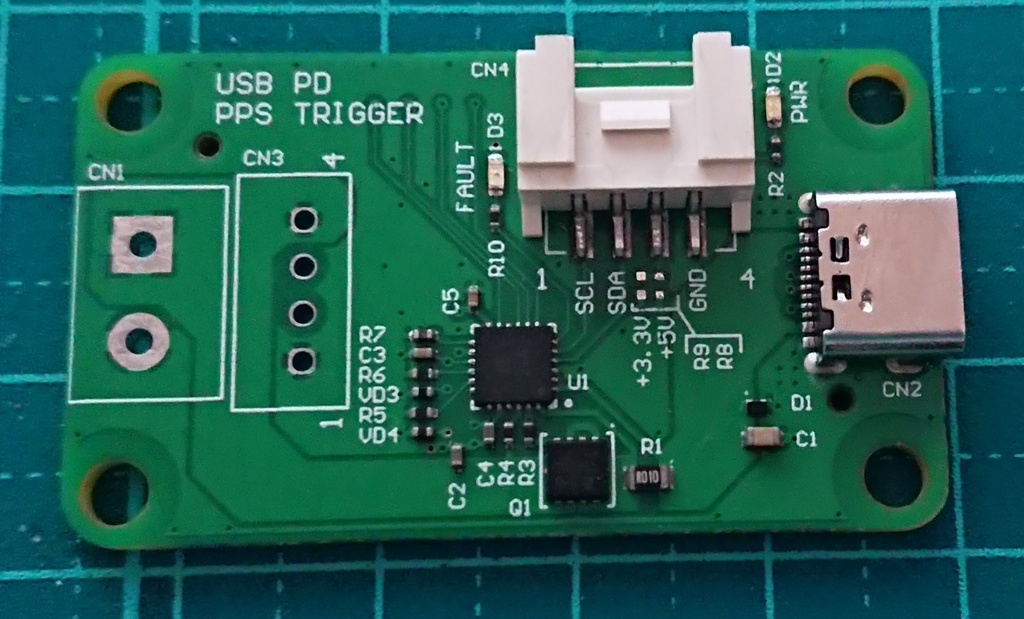

Diodes Incorporated社のAP33772を使用したUSB PD PPSコントローラー開発基板です。 Groveコネクタを実装しているためM5StackなどのGroveコネクタを持っているマイコンボードからI2Cで制御することが可能です。 CentyLab様のAP33772-Cppライブラリで動作確認をしています https://github.com/CentyLab/AP33772-Cpp
回路図
https://www.dropbox.com/scl/fi/x0eyn86dq5yu3esgs4ewf/UP1-01-MAIN-A_SCH_2024-03-31.PDF?rlkey=6v3v89lok5mg85hcoss2bzjtj&dl=0 出力用コネクタ(CN1, CN3)は未実装です。秋月電子などでお買い求めください
データシートなど
AP33772: https://www.diodes.com/assets/Datasheets/AP33772.pdf メーカー純正のEVBのユーザーガイド: https://www.diodes.com/assets/Evaluation-Boards/AP33772-Sink-Controller-EVB-User-Guide-Rev-1.0.pdf
***** 注意 *****
Groveコネクタから電源供給はできません。そのため、制御マイコンには本基板のUSB-Cから以外の経路で電源を供給する必要があります AP33772の仕様(?)でUSB PDに対応していない電源からは出力端子に電源を供給することができません
