25mmトラックボールに対応した、低背設計の基板とケースのセットです。 Keyball、roBa、moNaに対応しています。 ご使用にはファームウェアの書き換えが必要です。

基板について

PMW3610用のブレイクアウトボードです。 ProMicro（5V）と xiao BLE（3.3V）の両方で動作するように設計しています。

対応済みファームウェア（Keyball）

以下のファームウェアは書き換え済みです。Pro Micro Web Updaterなどで書き込んでください。 https://drive.google.com/drive/folders/1fFHCx_vpwXe2m7Lak1N7pZX13cy7U_-J

ファームウェアの変更箇所（roBa、moNa）

roBa、moNa で使用する場合は、以下を参考に修正してください。 roBa https://github.com/black-trooper/zmk-config-roBa/compare/main...COROPIT moNa https://github.com/black-trooper/zmk-config-moNa2/compare/main...COROPIT

対応するトラックボール

以下のトラックボールで動作を確認しています。 エレコム M-B25RD https://www.amazon.co.jp/dp/B0D4DYH8XY shakupan 25mm トラックボール（ステンレス除く） https://booth.pm/ja/items/6457643 ペリックス PERIPRO-305GRD https://www.amazon.co.jp/dp/B0BDZJFYCH 上記の３種が動作することを全品確認を行ったうえで出荷しておりますが、トラックボールの種類や個体差、ご利用環境・条件により反応が安定しない場合があります。あらかじめご了承ください。

トラックボールケース

25mmトラックボール用の3点ベアリング支持ケースです。逆さにしても落ちにくく、積層が目立ちにくい形状にモデリングしています。 セラミック支持のケースよりも動き出しがなめらかで、画面上で数ピクセルだけ動かすような操作に向いています。ただし、動作音やわずかな擦れ感があります。

使用しているベアリング

ミネベアミツミの高精度ベアリングを使用しています。 https://product.minebeamitsumi.com/product/category/bearing/miniature_small/parts/DDL415ZZ.html

使用しているフィラメント

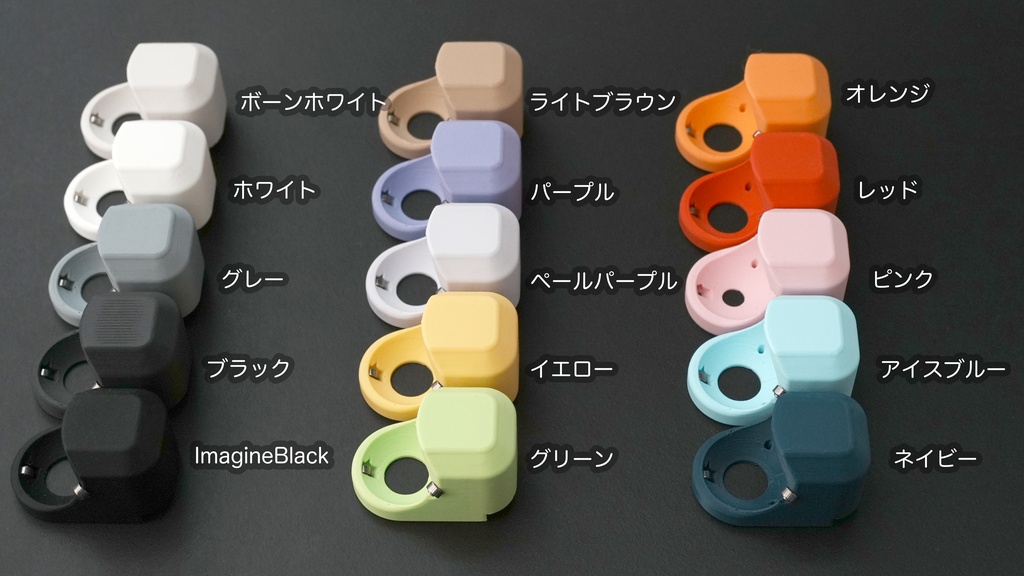

Bambu LabのPLAを使用しています。 https://jp.store.bambulab.com/products/pla-matte-filament ・マットチャコール(11101) ・マットアイボリーホワイト(11100) ・マットアッシュグレー(11102) ・マットマンダリンオレンジ (11300) ・マット桜ピンク (11201) ・マットアップルグリーン (11502) ・マットリラキューパープル (11700) ・マットダークブラウン (11801) ・マットダークブルー (11602) ・マットアイスブルー (11601) ・マットレモンイエロー (11400) https://jp.store.bambulab.com/products/pla-silk-upgrade ・シルク+シルバー(13109) JLCPCB ・8001レジン（透明） ・8001レジン（半透明） ケースの色を合わせたい場合などの参考にしてください。

ビルドガイド

1. Keyball / roBa / moNa のUSBケーブルを外し、電源スイッチをOFFにします。 2. Keyball / roBa / moNa 標準のトラックボールケースを取り外します。 3. Keyball / roBa / moNa 標準のトラックボールセンサー基板を取り外します。 4. COROPITのトラックボール基板を取り付けます。 5. 2で取り外したM1.7トルクスねじを使ってCOROPITのトラックボールケースを取り付けます。 USBケーブルや電源ONのまま取り替えを行うと基板が壊れる恐れがあります。 moNa2標準のねじを使用するとCOROPITの内側に干渉する恐れがあります。 moNa2に取り付ける場合は専用ネジの利用をおすすめします。 https://kinoya.booth.pm/items/7258397

ご注意

・素材はPLAで、耐熱温度が60℃程度です。高温下では変形することがあります。 ・家庭用3Dプリンターで製造しているため、積層痕があります。 ・固定用ねじ穴がやや狭くなっている場合があります。初回のみ少し力を入れてねじ込んでください。 ・ファームウェア書き換えについてのサポートは行なっておりません。 その他の不具合があった場合は「ショップにメッセージを送る」からご連絡ください。 商品到着後2週間以内であれば対応いたします。
