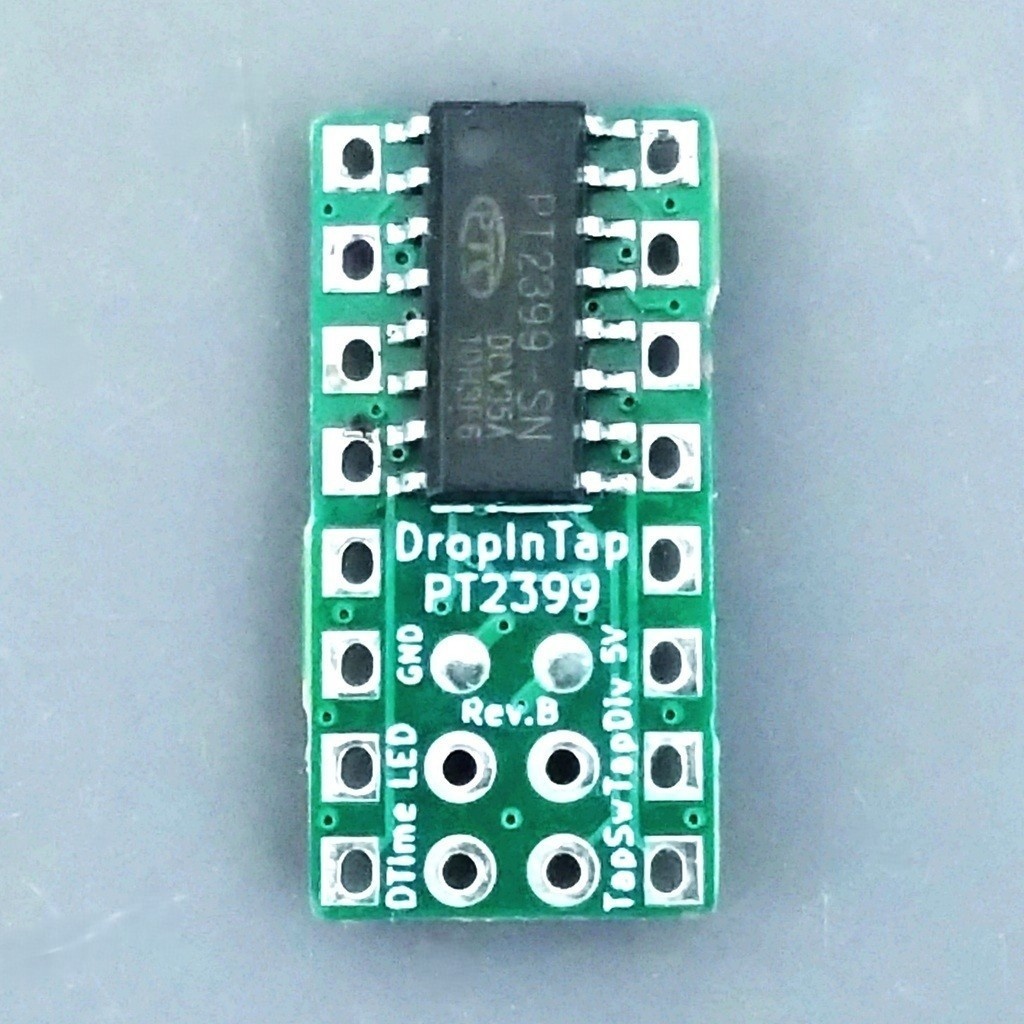

ディレイIC PT2399にタップテンポコントロールを追加したモジュールです。DIPパッケージのPT2399をそのまま置き換えることができます。 ＜配線方法＞ DTime → ディレイタイムポット（50kΩ Bカーブ） TapDiv → スイッチ（ON-OFF-ON タイプ） LED → LEDと電流制限抵抗 TapSw → モーメンタリースイッチ 基板上の5VおよびGNDパッドは、それぞれ電源およびグラウンドに接続されています。配線時にはこれらのパッドを利用できます。その他の四角形のパッドは、通常のPT2399と同様に扱ってください。 ＜使用方法＞ TapSwに接続されたスイッチを2回以上押し、テンポを入力します。TapDiv入力の接続状況により、テンポの1/1、1/2、3/4いずれかがディレイタイムとして設定されます。DTimeに接続されたポットを動かすと、ポットによりディレイタイムが設定される状態となります。 詳細説明はこちらへ ↓ https://github.com/kanengomibako/DropInTapPT2399 ディレイタイム設定範囲：55 ミリ秒 ～ 700 ミリ秒 タップテンポ精度 ：±2 ミリ秒未満 電源電圧：5V 消費電流：30mA 外形寸法：幅 10.3 mm × 奥行 20.5 mm × 高さ 3.8 mm
