【STL】WPL 1/10 jimny車高を市販車に改造する3Dプリントデータ
- Digital0 JPY

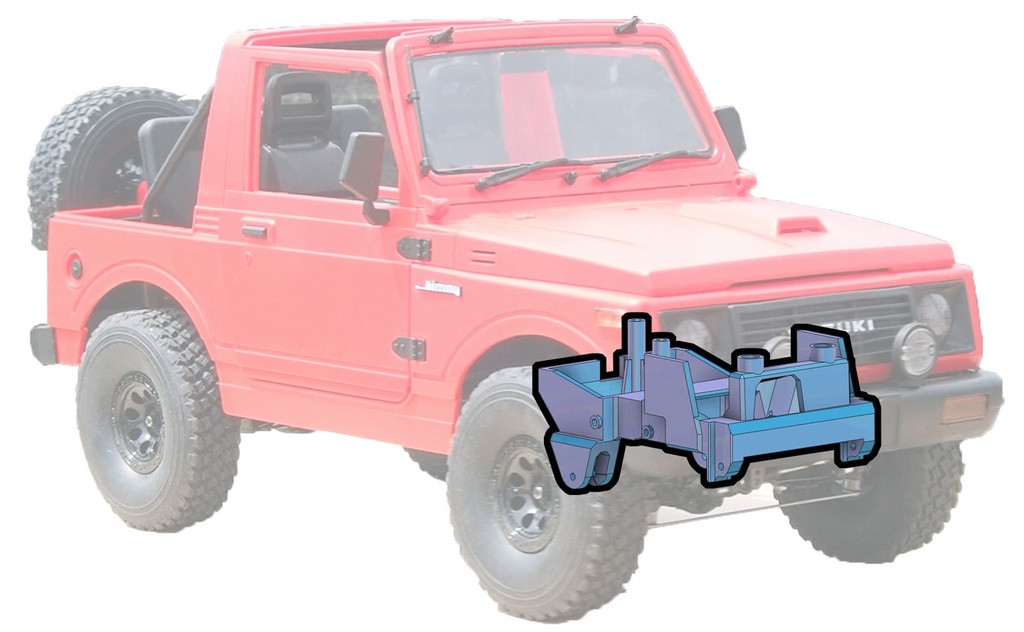

WPL 1/10 jimny C74-1/C74を市販の車高に変更する部品のSTLデータです。 3Dプリント＋ラジコン改造経験者向けになります。 光造形+ABSレジンで組立て走行確認済、耐久性は未試験、FDM出力は未検証です。
【作業】
３Dプリンターで5部品を出力(PARTS LISTの①～④) [fr_deck202507.stl]x1 [SP6_4H32.stl]x2 [chas_adp_r.stl]x1,反転x1 ピアノ線を手曲げ加工 φ1ピアノ線、ループプライヤーを購入します。 [tie_rod_guide.pdf]を印刷し、型紙に沿って切断、曲げ、実際に組み付けて調整。 フレーム板を切削加工 WPLのフレーム板(左右2枚)の前方を鉄工ヤスリで削る。(tie_rod_guide.pdfに寸法あり)
【PARTS LIST】
NO. PARTNAME ① FRONT_DECK ② SPACER 6-4 ③ ADAPTOR R ④ ADAPTOR L ⑤ TIE ROD
【ダウンロードファイル内容】
chas_adp_r.stl.............シャシとボディのADAPTOR③のSTLデータ(④は反転) fr_deck202507.pdf....FRONT_DECK①の図面(A4) fr_deck202507.stl......FRONT_DECK①のSTLデータ fr_deck202507.txt.....このTXTファイル SP6_4H32.stl...............タイロッド用間座②のSTLデータ tie_rod_guide.pdf........タイロッド⑤曲げガイド+フレーム板切削ガイド
【注意事項】
※個人利用に限ります。完成品公開はYoutubeの動画をリンクしてくれれば私が喜びます。 ※あくまで個人製作なのでＷＰＬに問い合わせ無きよう、すべて自己責任で改造願います。
