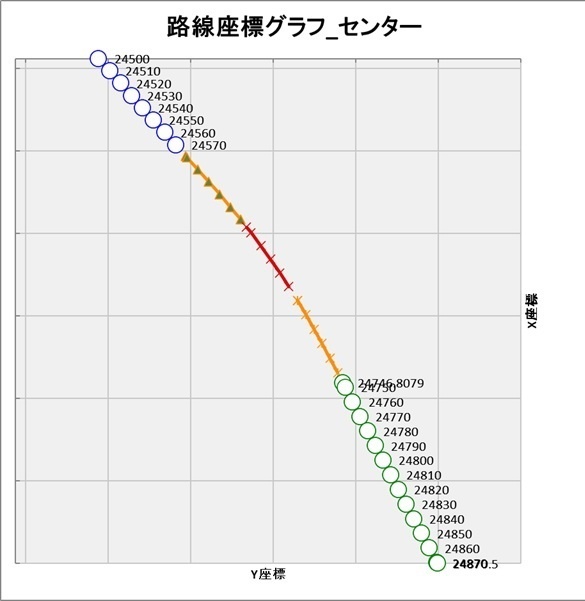

土木測量計算ツール　クロソイド計算　座標グラフ

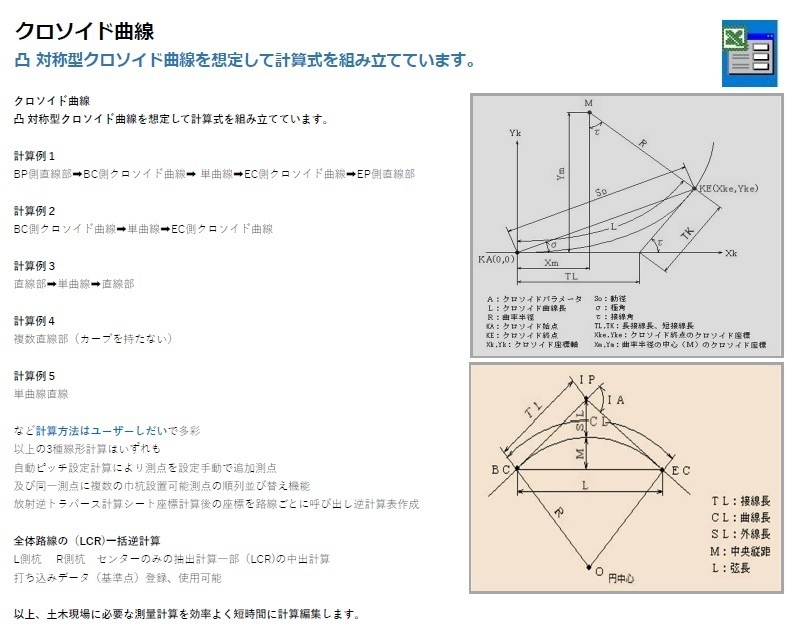

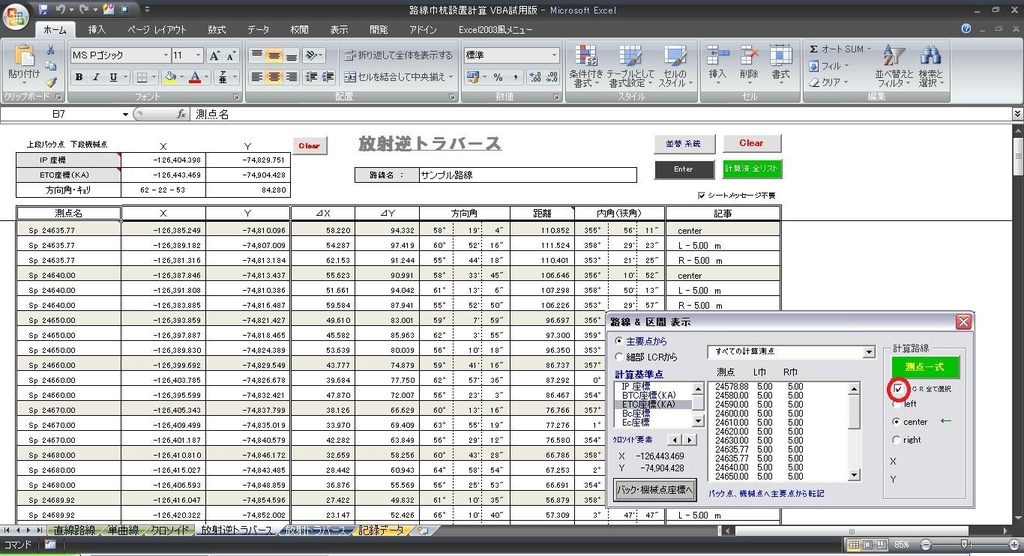

土木測量・施工の現場を長く経験してきた作者が、 実務で必要になる計算を Excel 上で完結できるようにまとめた VBA ツールです。 道路線形の基本となる直線・単曲線・クロソイドに加え、放射逆トラバースや開放トラバースなど、現場で頻繁に使う計算手順をそのまま再現しています。 主な機能 直線幅杭設置 単曲線幅杭設置 クロソイド（基本タイプ）幅杭設置 センター・L/R幅座標の自動計算 測点の並べ替え・追加処理(手動・自動) 記録シートによるデータ管理 現場で迷わず使えるようにマークによる誘導・サンプル入力・自動処理 を中心に設計しています。 開発の背景 当時、道路設計や測量の現場では、幅杭や線形の計算を卓上計算機で行うのが一般的でした。 逆計算機能を使えば、 機械点とバック点を入れ替えるだけでほぼ全ての点を網羅できます。 クロソイド計算を暗記している人は、おそらくほとんどいません。 1週間かかる作業を、数分で終わらせる。 それが、このツールの目標でした。 計算の前提について本ツールは、平面直角座標を前提とした平面座標計算（ローカル座標） に基づいています。 球面補正・気圧補正などのGNSS を前提とした高度な補正計算は行っていませんが、土木測量の一般的な現場で扱う100m 程度の測距であれば問題のない精度 を確保できます。 AI によるコード解析でも、計算ロジック上の矛盾や重大なミスは確認されていません。 動作環境 Excel 2007（32bit） Excel 2013（32bit） Excel 2019（32bit） Excel 2021（32bit / 64bit） 現行の Excel 64bit でも動作確認済み API を使用しない構成のため、 32bit／64bit の違いに依存せず動作します。 本ツールは、土木測量・施工の実務を長年経験し 現場の流れに合わせて作成したものです。 特別なソフトを使わず、Excel だけで幅杭の座標を出したい方に向いています。 必要な方の理解、利用をいただければ幸いです。
