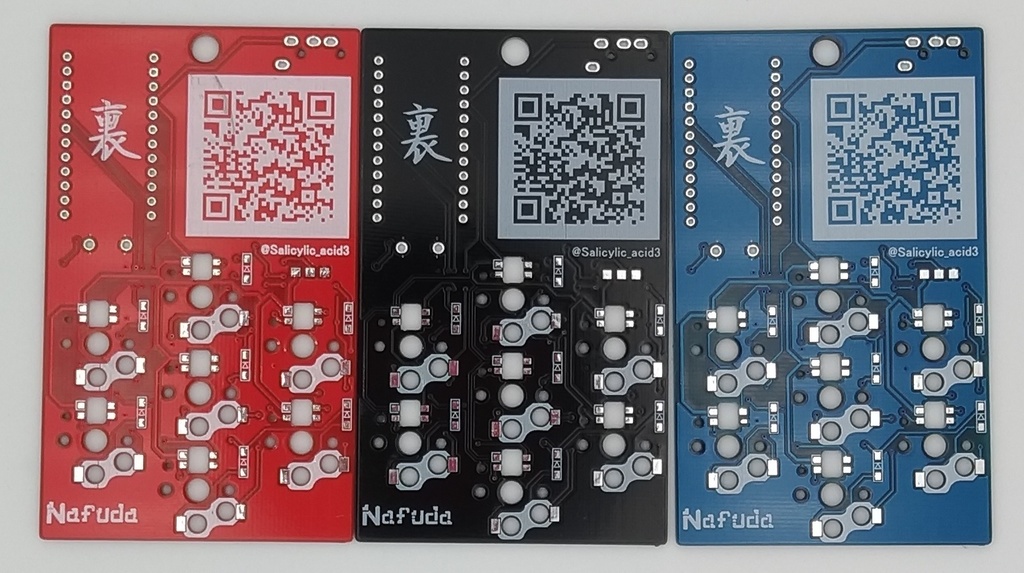

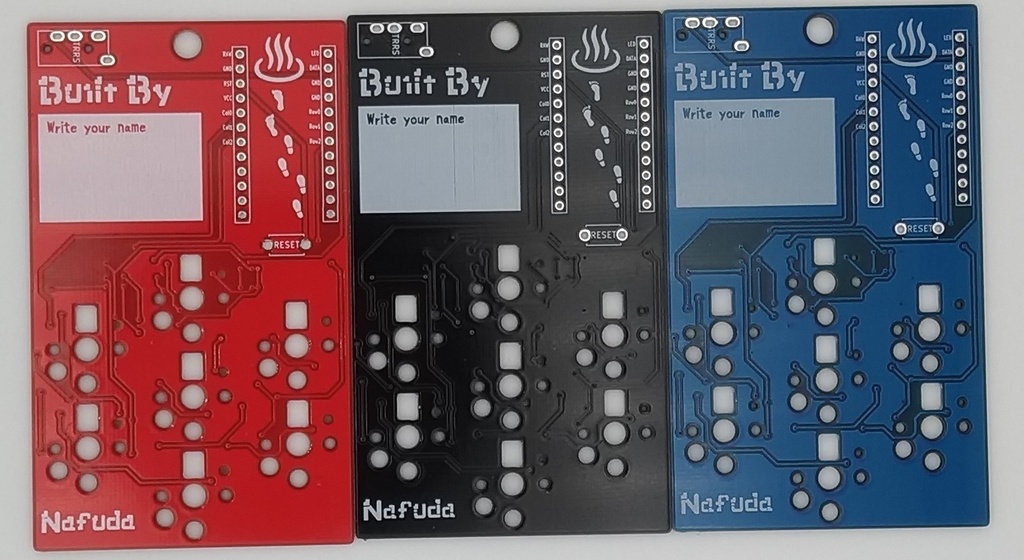

【終売】Nafuda
- 黒Ships within 7 daysOut of StockPhysical (direct)800 JPY
- 赤Ships within 7 daysOut of StockPhysical (direct)800 JPY
- 青Ships within 7 daysOut of StockPhysical (direct)800 JPY
※注意※ 本キットは終売となりましたが、PCBデータは公開しております。 公開されたデータを使って発注する場合は、それぞれのライセンスに従って取り扱ってください。 なお、各自で発注されたもののサポートは致しません。
Nafudaのご紹介

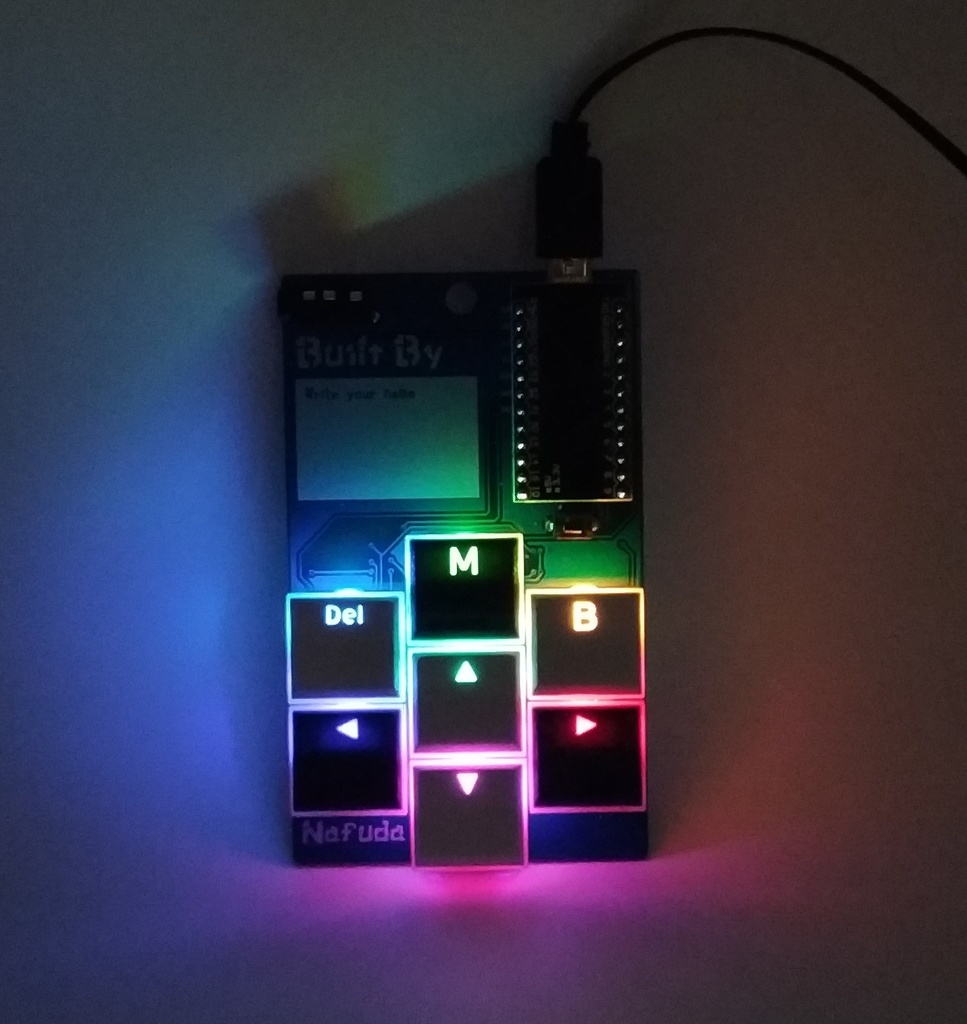

Nafudaは7キーの薄型マクロパッドです。 本キットは以下の特徴があります。 ・Nakedシリーズキーボードの組み立て練習にも使える安価なキット ・Kailhロープロファイルキースイッチ専用設計 ・キーキャップもKailhロープロファイル専用設計 ・自作キーボードの特徴であるレイヤーを多用して快適な使い心地 ・輝ける（バックライトLED搭載可能） ・Nakedシリーズキーボードと3.5mmステレオミニケーブルで外部接続可能 Naked48ので使用するKailhロープロファイルキーキャップセットの余ったキーを使用することでキーキャップ代を浮かせることができます。 別売りのNakedシリーズキーボードと3.5mmステレオミニケーブルで繋げることにより、USBポート一つでテンキー付きの80％キーボードのように利用できます。
キット内容
本キットに含まれる内容は以下の通りです。 基板 1枚 ゴム足 4個 ダイオード 7個＋予備 TRRSジャック 1個 タクトスイッチ 1個 スイッチソケット 7個 LED（SK6812MINI） 8個
キット以外に必要なもの
本キットは、以下の物が含まれていないので別途用意してください。 ＜必須＞ MicroUSBケーブル 1本 キーボードとPC接続用 キースイッチ 7個 Kailhロープロファイルのもの キーキャップ 7個 Kailhロープロファイルのものの余剰部分 Pro Micro 1個 コンスルー 2個 (※スプリングピンヘッダ) ＜オプション＞ 3.5mmステレオケーブル 1本 Naked48LEDとの接続用
ビルドガイド
https://salicylic-acid3.hatenablog.com/entry/nafuda-build-guide
設計データ
■PCBデータ https://github.com/Salicylic-acid3/PCB_Data/tree/master/Nafuda/v1
