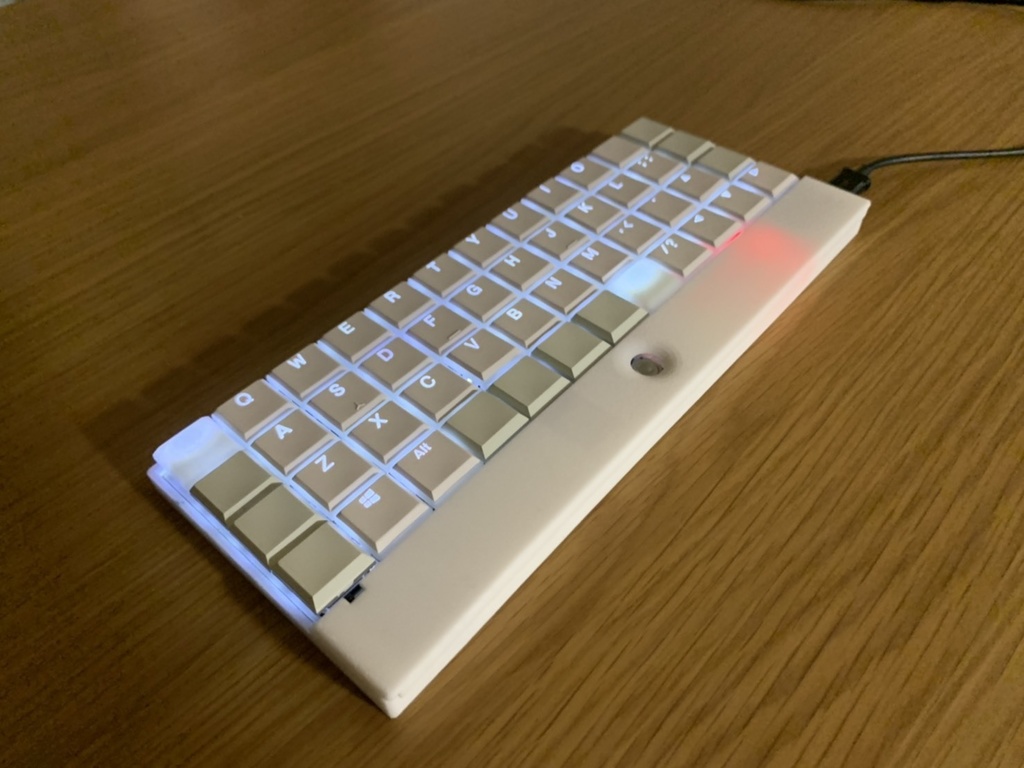

トラックボール付軽量キーボードキット d48tr
- 実装版Ships within 14 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)13,800 JPY
- 通常版Ships within 14 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)9,000 JPY
タブレット等と気軽に持ち出せる、小型トラックボールを搭載したキーボードです。 iPadやsurfaceの純正キーボードよりも軽量となるよう設計しました。
特徴
・小型トラックボール搭載 ・約185gの超軽量設計 ・薄さ約15mm ・バックライト搭載 （スライドスイッチによるON/OFF、ファームウエアからの制御はできません） ・Kailhロープロファイルキースイッチ(choc)専用 ・必要最小限の48キー ・格子配列 ・狭ピッチ ※専用ケースが受注生産に近い形でのご提供となるため、発送に2週間以上かかる場合がございます。あらかじめご了承ください。
実装版
スライドスイッチでON/OFF可能なバックライトを搭載しています。 ダイオード、抵抗、LED実装済のモデルとなります。 その他、キースイッチ、スライドスイッチ、タクトスイッチ等は、はんだ付けが必要です。 ＜キット内容＞ ・PCB（ダイオード、LED実装済） … 1個 ・専用ケース … 1セット(上下) DMMの3Dプリントサービスで出力したものとなります ・トラックボール基板 … 1個 ・タクトスイッチ … 1個 ・スライドスイッチ … 1個 ・ねじ類 … 1式 ＜キット以外に必要なもの＞ ・Pro Micro互換基板 … 1個 ・Kailhロープロファイルキースイッチ(choc) … 48個 ・Kailhロープロファイル用キーキャプ(choc) … 48個 ・MicroUSBケーブル … 1本
通常版
すべてのパーツのはんだ付けが必要です。 また、バックライトを搭載する際は表面実装パーツのはんだ付けが必要になります。 ＜キット内容＞ ・PCB … 1個 ・専用ケース … 1セット(上下) DMMの3Dプリントサービスで出力したものとなります ・トラックボール基板 … 1個 ・タクトスイッチ … 1個 ・スライドスイッチ … 1個 ・ねじ類 … 1式 ＜キット以外に必要なもの＞ ・Pro Micro互換基板 … 1個 ・ダイオード … 48個 ・Kailhロープロファイルキースイッチ(choc) … 48個 ・Kailhロープロファイル用キーキャプ(choc) … 48個 ・MicroUSBケーブル … 1本 （バックライトオプション実装時） ・表面実装LED（EIA:0603 JIS:1608） … 48個 ・表面実装抵抗 4.7kΩ（EIA:0805 JIS：2012） … 48個
作成方法
こちらをご参照ください https://recordeddiy.hatenablog.com/entry/2020/03/14/192702
