KEY_TOYS_73とは？

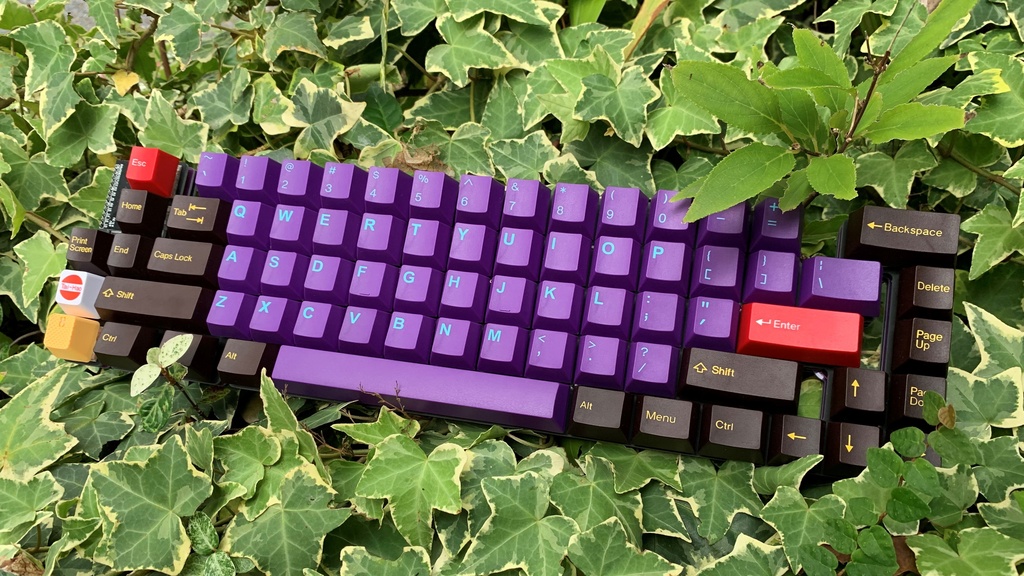

104キーボードからFキー・テンキー他を取って、row-staggeredから格子配列風に無理やり変更し、隙間に余ったキーを入れ込んだレイアウト設計です。 格子配列を使いたいけど、ALL1Uだとキーキャップがなかなか見つからなくて大変だなと思ってる方にお勧めです。 スイッチとキャップは色々交換して遊びたいので、キースイッチソケット仕様にし、キャップは104キーボードサイズのセットで組めるようにしています。

キット付属部品

PCB --- 1枚 トッププレート --- 1枚 ボトムプレート --- 1枚 スタビライザー 2U --- 4セット スタビライザー 6.25U --- 1セット スイッチソケット --- 73個 ダイオード --- 75個 タクタイルスイッチ --- 1個 M2ネジ 4mm --- 22個 M2スペーサー 7.5mm --- 11個 M2スペーサー 15mm --- 4個 サック --- 4個 ゴム足 --- 8個

キット以外の使用部品

Pro Micro --- 1個 スプリングピンヘッダ --- 2個 キースイッチ --- 73個 キーキャップ --- 73個 グリース(無くても可)

組み立てに使う道具

はんだこて ハンダ --- 0.8mm推奨 ピンセット +ドライバー --- #0,#1 ハンダ吸取り線

オプション

①実装部品ハンダ付け① PCB部品、ダイオード・スイッチソケット・タクトスイッチ・スタビライザー(グリース塗布込)を実装します。 また、「pro microファームウェア書込み」も選択した場合は、スプリングピンヘッダとpro microのハンダ付けをいたします。 ②pro microファームウェア書込み② ファームウェアを書き込んだpro microと、スプリングピンヘッダを同包いたします。 簡単なキーマップの変更も可能ですので、希望の方はお知らせください。

詳しくはビルドガイド等をご覧ください。 https://github.com/T-toys/KEY_TOYS_73/blob/master/README.md
