「Pistachio_ver2」は、「Pistachio」を進化させた自作キーボードキットです。 各種オプションや、本キット以外にも必要なパーツなど、重要な説明がありますので、下記の説明文をよく読んでお買い求めください。 完成にははんだ付けや、簡単な組み立てなども作業も必要となります。 具体的な作業内容はビルドガイドをご覧になって確認ください。

Pistachio_ver2とは？

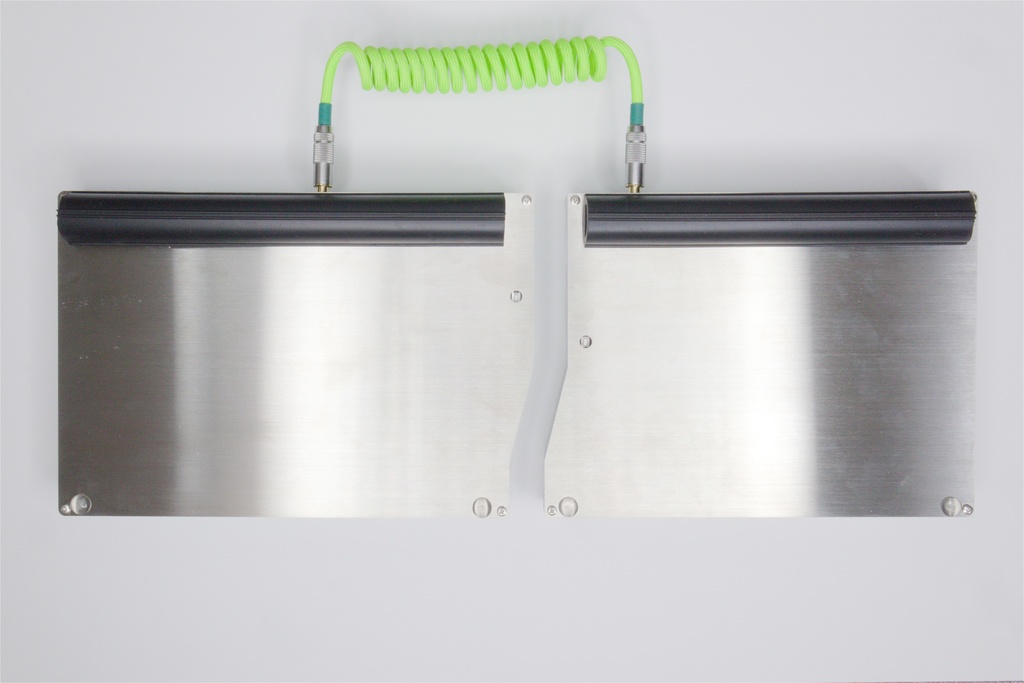

Pistachio_ver2はJIS配列、左右分離でマクロキーがついた計92個のキーがあるキーボードキットです。 JIS配列なので一般的な市販キーボードからの移行も楽に行えます。 左右分離という特徴から、肩を開いてタイピングすることが出来るので疲れにくいです。 左手側だけを接続すれば左手ゲーミングキーボードとしてもご活用いただけます。マクロキーに特定の機能を割り当てることも可能なので工夫次第で作業効率化などにも有効です。 筐体には1.5mm厚のステンレスを採用。 ヘアラインが美しく、金属の重量感により高級感があります。 特徴を下記にまとめます。 ・JIS配列 ・左右分離 ・マクロキー有り ・ステンレスプレート筐体 ・VIA/Remapに対応しており、キーマップ変更が容易 ・CherryMX互換キースイッチに対応 ・キースイッチは簡単に交換可能(ホットスワップ可能) ・左右接続のケーブルは横出し/上出し両対応 ・フルカラーLEDによるインジケーター搭載 ・フルカラーLEDによるバックライト搭載可能(オプション)

別途購入が必要なモノ

本キットを完成させるには下記を別途購入いただく必要があります。 ・ProMicro 2個 →TALPKEYBOARDさんや遊舎工房さんで入手可能です。 ・キーキャップセット →バックライトを搭載する場合はCorsairのこちらをお勧めします。 https://amzn.to/2S0prXs そうでない場合はFILCOのMajestouch用のものでも大丈夫です。 https://amzn.to/2TCZ1LM ・MX互換キースイッチ 92個 →TALPKEYBOARDさんや遊舎工房さんで入手可能です。 ・TRRSケーブル 1本(3.5mm 4極) →AmazonやTALPKEYBOARDさん、遊舎工房さんで入手可能です。 ・MicroUSBケーブル 1本 →データ通信対応のケーブルをご用意ください。

ビルドガイド

ハード編 https://ratelog.net/pistachiov2-build-guide ソフト編 https://ratelog.net/pistachiov2-build-guide-software

【商品】通常版

内容物 ・キープレート 左右(1枚ずつ、計2枚) ・PCB 左右(1枚ずつ、計2枚) ・トッププレート 左右(1枚ずつ、計2枚) ・ボトムプレート 左右(1枚ずつ、計2枚) ・アクリル棒 Φ2mm×約30mm ・ゴム足 8個 ・TRRSジャック 2個 ・2uスタビライザ 2個 ・タクトスイッチ 2個 ・LED(WS2812C-2020) 2個 ・チップダイオード(1N4148W) 95個(内、予備3個) ・チップ抵抗(2.2kΩ) 4個(内、予備2個) ・ねじ(M2-8mm) 8個 ・ねじ(M2-10mm) 8個 ・中空スペーサー(Φ2mm-4mm) 8個 ・中空スペーサー(Φ2mm-5mm) 8個 ・ねじスペーサー(M2-4mm) 8個 ・スイッチソケット 95個(内、予備3個)

【商品】アップデート版

Pistachioを既に所持しており、アップデートしたい場合は通常版ではなく、こちらをご検討ください。ステンレスプレートやねじ類が互換のため、その分お安くなります。 内容物 ・キープレート 左右(1枚ずつ、計2枚) ・PCB 左右(1枚ずつ、計2枚) ・アクリル棒 Φ2mm×約30mm ・ゴム足 8個 ・TRRSジャック 2個 ・タクトスイッチ 2個 ・LED(WS2812C-2020) 2個 ・チップダイオード(1N4148W) 95個(内、予備3個) ・チップ抵抗(2.2kΩ) 4個(内、予備2個) ・スイッチソケット 95個(内、予備3個)

【オプション】はんだ付け

購入した内容物をはんだ付けした状態でお送りするオプションです。 バックライトLEDオプションやProMicroオプションをを同時に購入された場合でも追加料金無しで全てをはんだ付けした状態で発送いたします。 ※TRRSジャックは上出し/横出しを選択してメッセージにてお伝えください。

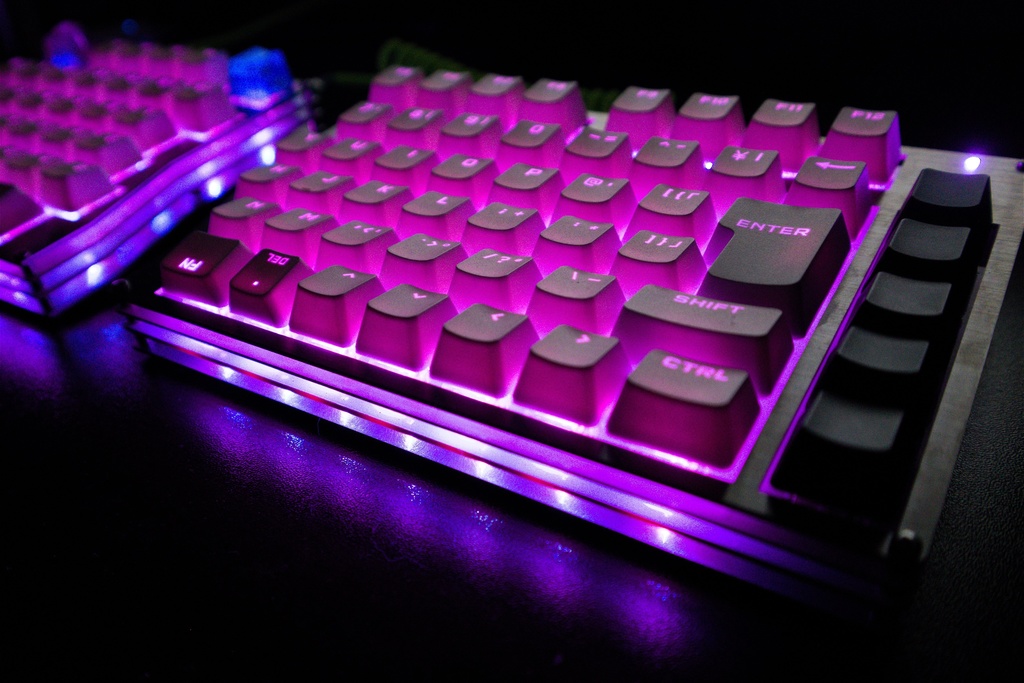

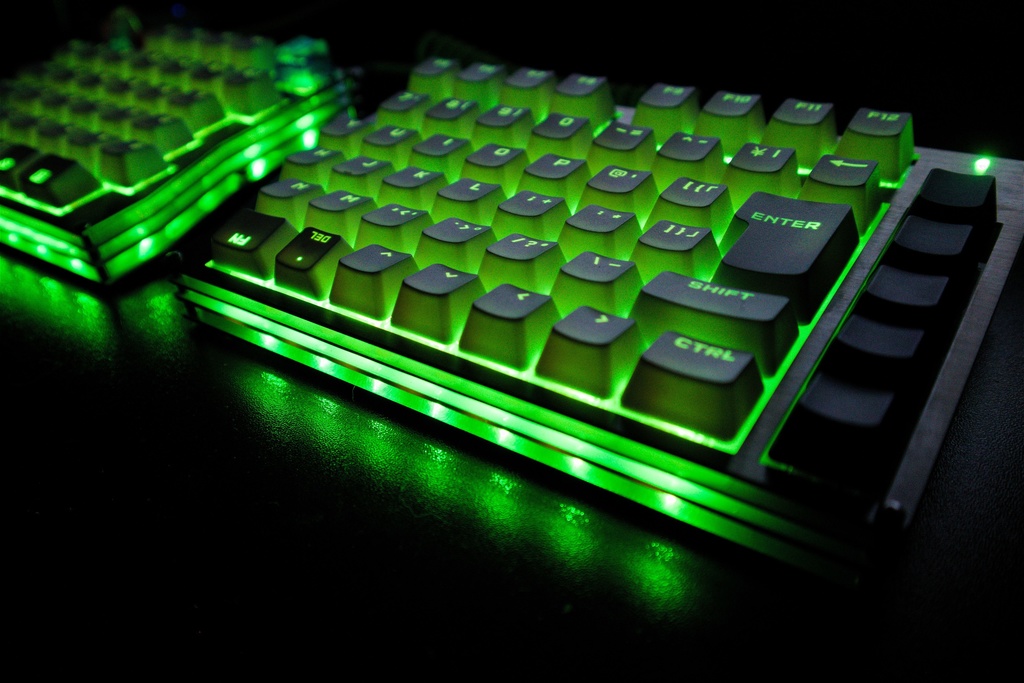

【オプション】バックライトLED

内容物 ・LED(WS2812C-2020) 90個(内、予備8個)

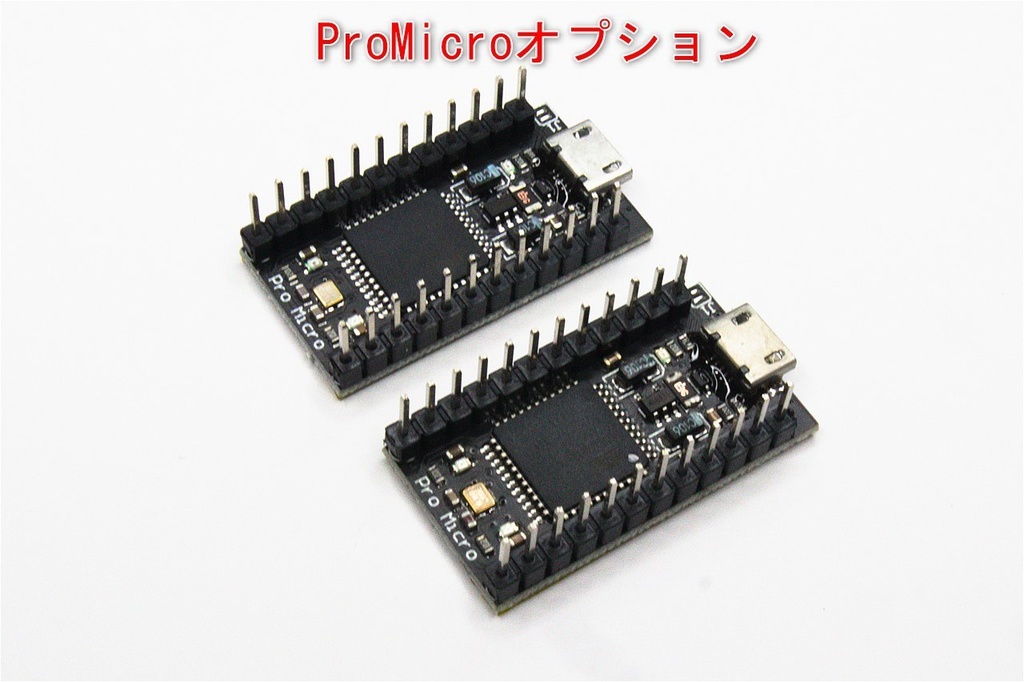

【オプション】ProMicro

内容物 ・ProMicro 2個 USB端子の補強、デフォルトファームウェア(via/remap対応)書き込み済み、ピンヘッダはんだ付け済み、絶縁処理済みの状態となります。 はんだ付けオプションと同時購入された場合はPCBに実装して発送します。 入荷状況により色が異なる場合があります。 機能に差はありませんが、気になる方は購入前にご連絡ください。

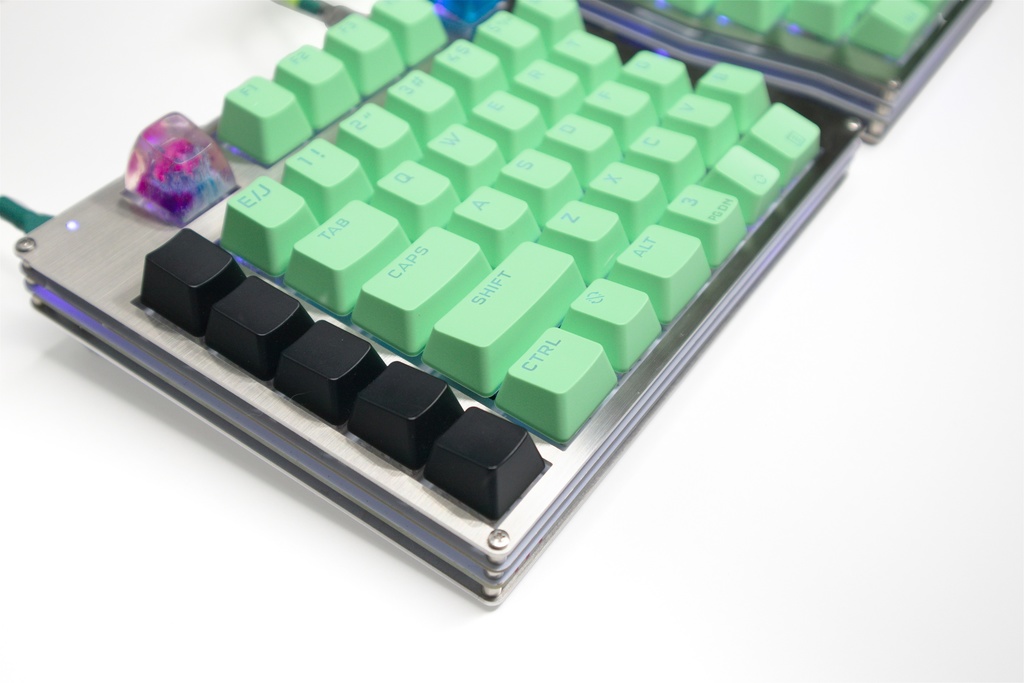

【オプション】ブランクキーキャップ

内容物 左右の予備キー用にMajestouch 交換用キーキャップセットの無刻印を下記内容でお送りいたします。 ・R4 2個 ・R3 2個 ・R2 2個 ・R1 4個

購入組み合わせ例

オプションが多すぎて何を買えば自分の希望する組み合わせになるのか分かりにくい！という方は以下の想定を参考にしてみてください。あくまで例なので、お好きな組み合わせでご購入いただけます。 ・はんだ付けやファームウェア書き込みなど、面倒なことはしたくない！簡単な組み立てだけで済ませたい！ →【商品】通常版、【オプション】はんだ付け、【オプション】ProMicro ・はんだ付けはいいけど、ファームウェア書き込みはやりたくない！すぐにキーマップ変更とかもやりたい！ →【商品】通常版、【オプション】はんだ付け ・Pistachioからのアップデートで、バックライトも搭載したい！ →【商品】アップデート版、【オプション】バックライトLED ・商品画像のように、予備キーにはブランクキーキャップを付けたい！ →【オプション】ブランクキーキャップ

返金について

・販売者に明らかな過失があると認めた場合には全額返金致します。 ・購入者が一切キットに手を付けていない状態で返金を希望する際には、こちらで状態を確認したうえで購入額の最大8割を返金致します。 ・購入者の組み立てミス等により返金希望の際には、再利用できる部品を鑑みて購入額の最大4割を返金致します。

質問等、問い合わせ先

Twitter→@7_rate E-mail→kb_support@ratelog.net
