tokuhiraNTS-1用デバッグポート付きサイドパネル
- Digital0 JPY

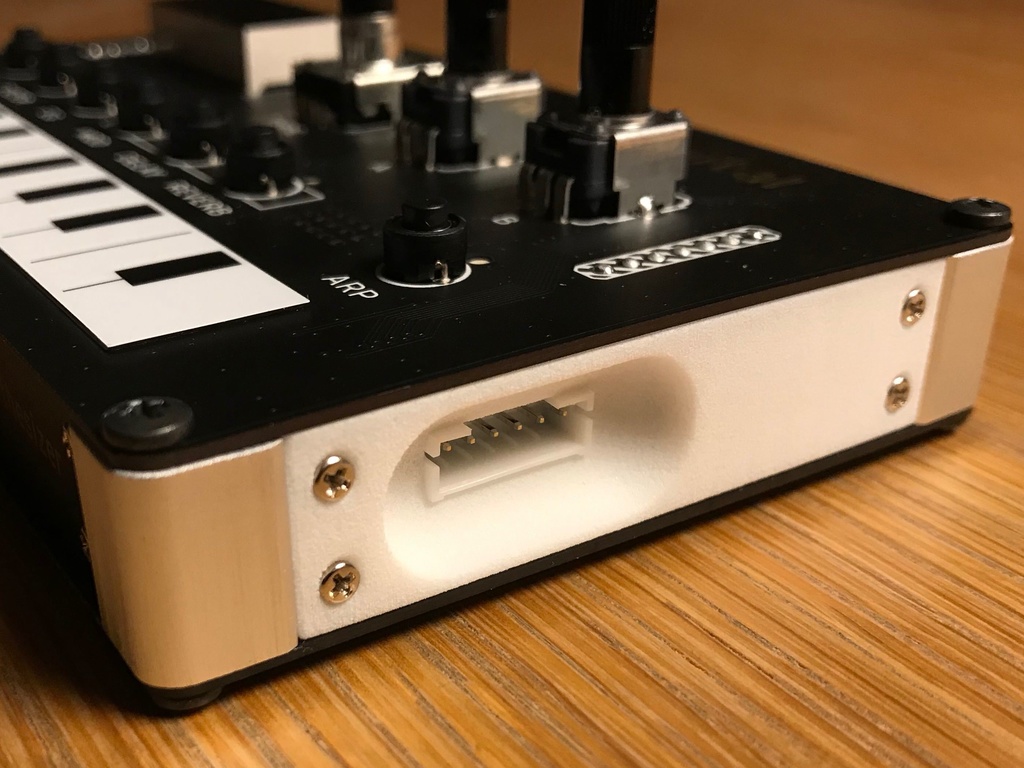

NTS-1のSWD用ポートにアクセスするための穴があるサイドパネルです。
特徴
NTS-1のメインボードにJST PHコネクタを追加しておくと、このサイドパネルの穴からアクセスできるようになります。 JST PHに適合するケーブルの他、2mmピッチのQIメスコネクタを差し込む繋ぎ方に対応するパネルもあります。 おまけ機能として、メインボードをガッチリホールドして全体の剛性を向上させ、前後ジャックへのプラグの抜き差しを助けます。
前提条件
NTS-1のメインボードにJST PH 6ピンのライトアングルコネクタがはんだ付けされている必要があります。
インストール方法
通常のサイドパネルを使うときとは組み立て手順が異なります。 ちょっとだけ考えてから組み立てれば大丈夫だと思います。 穴のないパネルが左側、穴のあるパネルが右側用になります。
作り方
3Dプリンタで出力するのがお勧めです。 私はDMM.makeのサービスからナイロンで出力したものを使っています。
注記
可用性、安全性、その他いかなる性質も保証しません。 いかなる用法も、またのその結果も保証しません。
