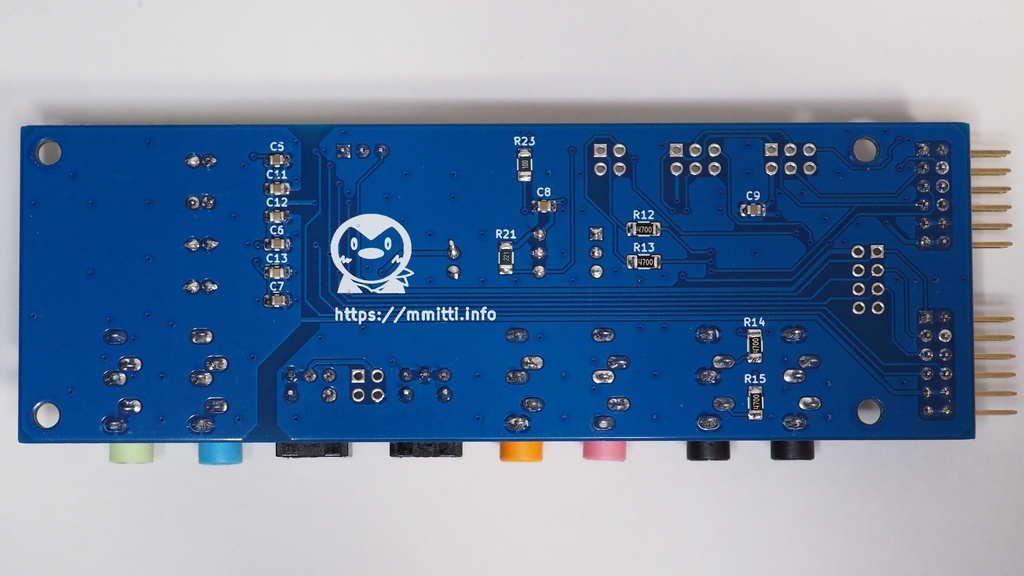

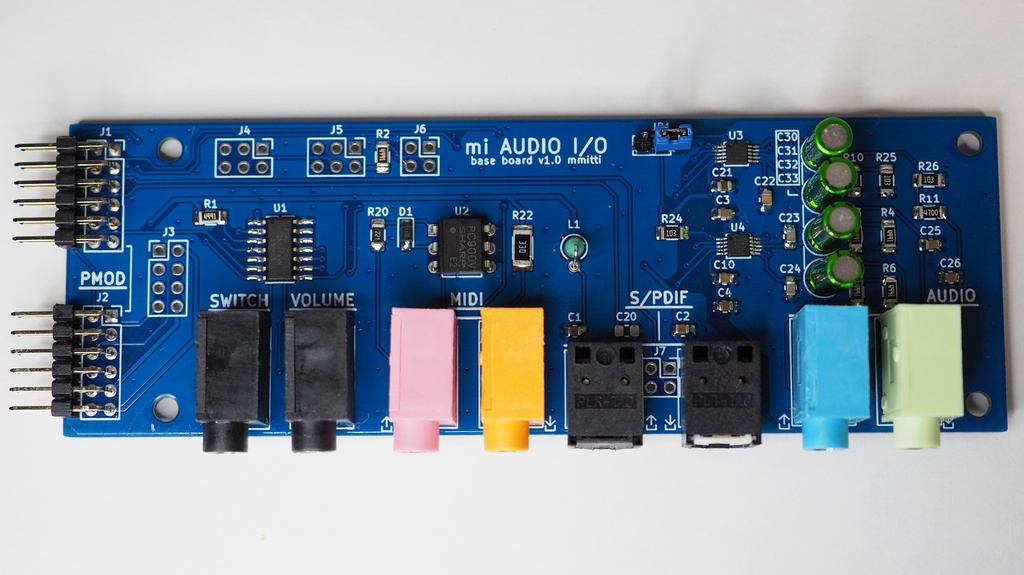

青のペンギン党mi Audio I/O Board (main) v1.0
Physical (worldwide shipping)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)7,000 JPY
Physical (ship to Japan)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)7,000 JPY
FPGAやマイコンボードなどに接続して利用可能な I2S入出力・S/PDIF入出力・MIDI入出力・フットペダル・フットスイッチ入力機能を搭載したI/Oボードです。 FPGA/マイコン側は12ピンPMODx2で接続が可能です。 本製品はADC・DAC・S/PDIF・MIDI・MCU実装済み品です。 オプションのピンヘッダーは未実装ですが、音声入出力を行なうだけであれば実装作業不要でそのまま利用可能です。 ※実装する部品は予告なく同等品へ変更となる場合がございます
仕様
* ハードウェア仕様 電源電圧 3.3[V]/5[V] ※1 基板仕様 両面2層基板・厚さ 1.6[mm] 基板材質 FR-4 基板処理 HASL(有鉛半田レベラー) ※2 寸法(基板) 127.00[mm] x 43.18[mm] 寸法(実装) 133.00[mm] x 43.18[mm] x 13.90[mm] (突起部込み)※3 * 使用IC等 ADC CIRRUS LOGIC CS5343 DAC CIRRUS LOGIC CS4344 MCU Microchip ATTiny44A フォトカプラー SHARP PC900 S/PDIF EVERLIGHT PLR135/T10・PLT133/T10W * CPU/FPGA側仕様 コネクター仕様 Pmod 12pin x2 音声入出力 I2S(MCLK/SCLK/LRCK/OUT/IN/EXT_OUT/EXT_IN)、S/PDIF(SPDIF_OUT_USR1/SPDIF_IN_USR2) MIDI入出力 シリアル(MIDI_OUT/MIDI_IN) SPI通信 SPI_CLK/SPI_MOSI_MCU_MISO/SPI_MISO_MCU_MOSI/SPI_CS_USR MCU通信 SPI_CLK/SPI_MOSI_MCU_MISO/SPI_MISO_MCU_MOSI/SPI_CS_MCU * 外部入出力仕様 音声入力 φ3.5mm ステレオ入力 x1 S/PDIF 入力 x1 音声出力 φ3.5mm ステレオ出力 x1 S/PDIF 出力 x1 MIDI 入力 φ3.5mm TRS(type A) x1 MIDI 出力 φ3.5mm TRS(type A) x1 フットスイッチ入力 φ3.5mm x1(極性プロプラマブル) フットボリューム入力 φ3.5mm x1(極性プロプラマブル) ※1: 3.3Vに最適化してフィルターなどを設計しています。5Vで駆動させた場合、ICの絶対定格は満たしますが最適に動作させるため、受動素子の変更が必要となる場合があります。 ※2: RoHSに準拠しません ※3: 製造時誤差を含みません
サポート情報
回路図やピンアウトなどの詳細は https://mmitti.info/wp/bd01 を参照ください。
