カンバッジサイズ小型バットディテクター（超音波探知機）【わけあり】
- Ships within 4 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY

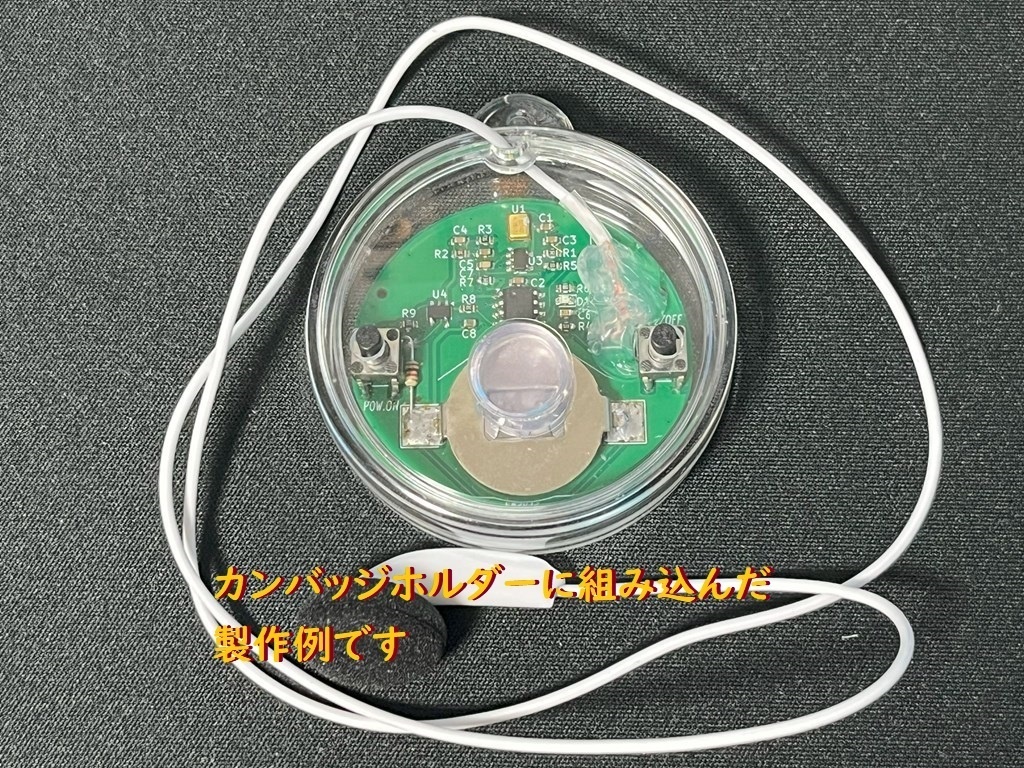

コウモリの出すエコーロケーションを探知する装置を44mmのカンバッジサイズに小型化したもので、45～60kHz前後の超音波を可聴周波数帯に変換して聞こえるようにしました。 音声をサンプリングするときのナイキスト周波数前後に発生する折り返しノイズを利用しており、ターゲット周波数との差分を可聴とするもので【元々の超音波がそのままの波形で変換されるわけではない】ことを、ご了承ください。 基板上の部品が取付済みで、CR2032コイン電池とヘッドフォンアンプ等を用意して接続すれば使用できます。 フィールドテストでは関東地方に生息するアブラコウモリのエコーロケーションを聞くことに成功しています。 コウモリ以外にも超音波域を出す虫の声や自動車の周囲センサーなど、身近な超音波を感知することができます。 ※試作品につき【わけあり品】として数量限定格安でご提供いたします。 ※参考：アブラコウモリのエコーロケーションをこのバットディテクターを使用して録音・録画しました https://www.youtube.com/shorts/P7hdEdPfRqs
【分けあり品】の理由
・試作品です ・電池ホルダーが緩いです ・基板設計ミスのためジャンパー線が追加されています ・外部にアンプが必要です（製作例のように16Ω～32Ωのイヤフォンを直接駆動するには抵抗器R4を現在の10kΩから1kΩ程度に交換する必要があります）
使い方と注意点

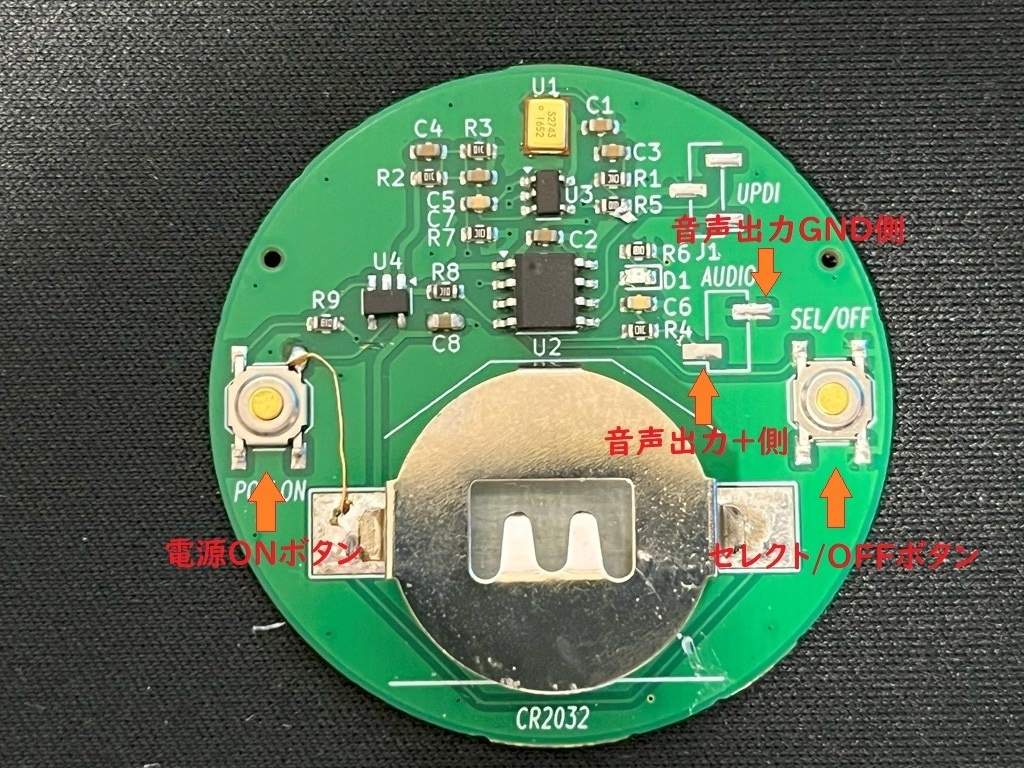

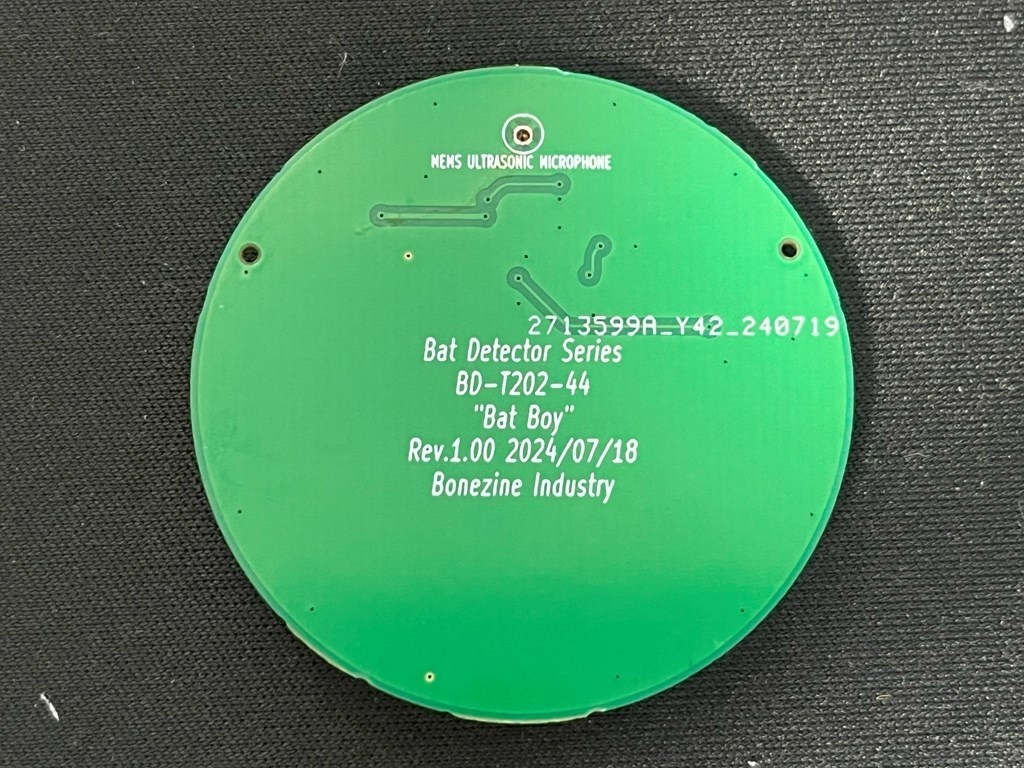

①準備： ・基板上のAUDIOパッドから外部アンプへ配線をします。はんだ付けが必要です。 ・CR2032電池を電池ホルダーに下から差し込みます。基板側がマイナス(-)、ホルダー側がプラス(+)になりますので向きに気を付けてください。 ②電源スイッチ： ・基板正面左側のPOW.ONボタンを長押しすると電源がONになり赤いLEDが点灯します。このとき起動サウンドが出力されます。 ・基板右側のSEL/OFFボタンを長押しすると電源がOFFになりLEDが消灯します。このとき終了サウンドが出力されます。 ③モードセレクト： ・基板右側のSEL/OFFボタンを１回クリックするごとに周波数モードが変更されます。この時モード変更サウンドが出力されます。 モード１…約60kHz モード２…約55kHz モード３…約50kHz モード４…約45kHz ・設定した周波数の上下10kHz程度が差分として可聴域に変換されてAUDIOに出力されます。起動時はモード２に設定されています。 ④使い方： ・基板の裏側にあるMEMS ULTRASONIC MICROPHONEと表示されている穴が超音波を拾うマイクです。基板の裏面を超音波を出す対象物に向けるとAUDIO端子に可聴域に変換された音声信号が出力されます。 【注意点】 ・音量制御はついていませんのでアンプ側の音量に注意してください。 ・可聴域をフィルターでカットしていますが、基板がぶつかる音や金属音や紙や布が擦れ合うような高い周波数成分は拾ってしまいます。 ・基板上の部品に手で触れるとハムノイズが混入する場合があります。 ・マイクの穴を塞ぐと機能しなくなりますので塞がないようにしてください。 ・防水性や耐衝撃性はありませんので屋外での運用には充分気を付けてください。 ・動作は確認してから発送していますが、試作品ですので修理や交換などはお受けできません。 ・ケースや電池などは付属しませんので各自でご用意ください。
