Soa39mini
Soa39mini

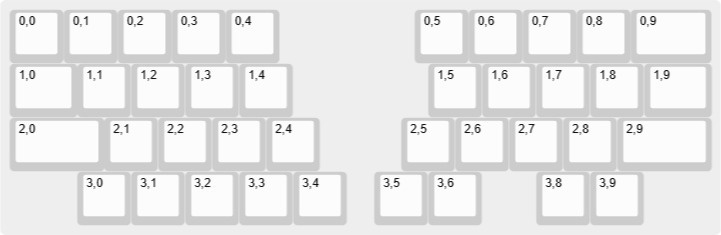

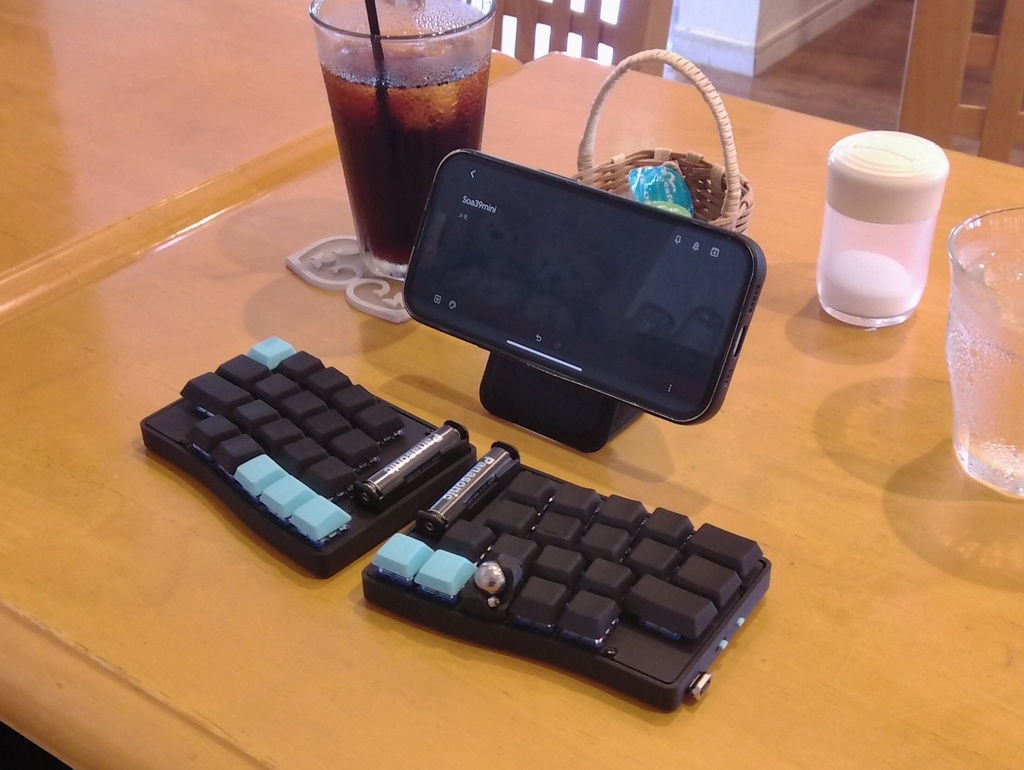

Soa39miniはトラックボールを搭載したGrin配列で分割の無線キーボードです。 17mmピッチとなっており、通常ピッチ(19.05mm)より挟ピッチになっています。 右手の親指部分に12mmトラックボールを搭載しており、ホームポジションを崩さずにタイピングを行うことができます。 マウント方式はゴムブッシュを使用した簡易ガスケットマウントになっており、柔らかな打鍵感が味わえます。 7割ぐらいの部品がすでにはんだ付けされていて、はんだ付けが必要な部品は5種類です。 本製品は自作キーボードキットとなっております。 細かなはんだ付けが必要となりますので、ビルドガイドをご確認の上購入くださるようお願いいたします。 本製品の回路設計の一部は、cormoran氏のDYA Dashキーボード (https://github.com/cormoran/dya-dash-keyboard) の 回路図を参考にしています。 Original schematic design: MIT License Copyright (c) cormoran https://github.com/cormoran/dya-dash-keyboard

ビルドガイド

https://gohanda11.github.io/keyboard_buildguide/soa39.html

トラックボールの操作性について

トラックボールは12mmととても小さいです。 ウェブブラウジング等では不自由なく使用できると思いますが、CAD等の細かな操作が必要なものでは調整が難しいので、他のマウスを使用することをおすすめします。

キット内容

・PCB左右：1枚ずつ ・TPU製フォーム左右 : 1枚ずつ ・PMW3610：1個 ・センサーレンズ：1個 ・12mmステンレスボール：1個 ・Chocソケット：39個 ・SK6812MINI-E : 2個 ・ゴムブッシュ：8個 ・単四電池ホルダー：2個 ・M2ねじ(10mm)：4個 ・M1.4ねじ(5mm) : 3個 ・ゴム足：8個 ・3Dプリントケース：1式 ・Solancaps mini : 1セット ・ケースデータ

キット以外に必要なもの

・XIAO nRF52840 Plus：2個 ・単四電池(充電池推奨)：2個 ・ベアリング(外径4mm、内径1.5mm、幅2mm) : 3個 ・Chocスイッチ：39個 ・ニッパー ・ピンセット ・マスキングテープ ・はんだセット ・ドライバー ・USB-C

はんだ付けが必要な部品

・Chocソケット ・SK6812MINI-E ・PMW3610 ・XIAO nRF52840 Plus ・電池ホルダー

対応スイッチ

・Choc v1 ・Choc v2

ケースデータについて

販売しているデータ(STEP)は私の所有する3Dプリンター(P1S)に合わせて調整しています。 ご自身の3DプリンターやJLC3DPなどで印刷すると不具合があることがあります。自己責任でケースの作成をお願いします。 ▼ ballcase.stp ・非商用利用のみ（個人利用目的） ・改変は可能だが商用利用禁止 ・データファイル自体の再配布・販売禁止 ▼ その他のSTEPファイル ・オリジナルのままでの使用：非商用のみ ・改変した場合：商用利用可能 ・データファイル自体の再配布・販売禁止(改変した場合も同様) ・改変後の3Dプリント製品等の販売は可能
