【STL】ペットボトルアダプターの3Dプリントデータ
- Digital0 JPY

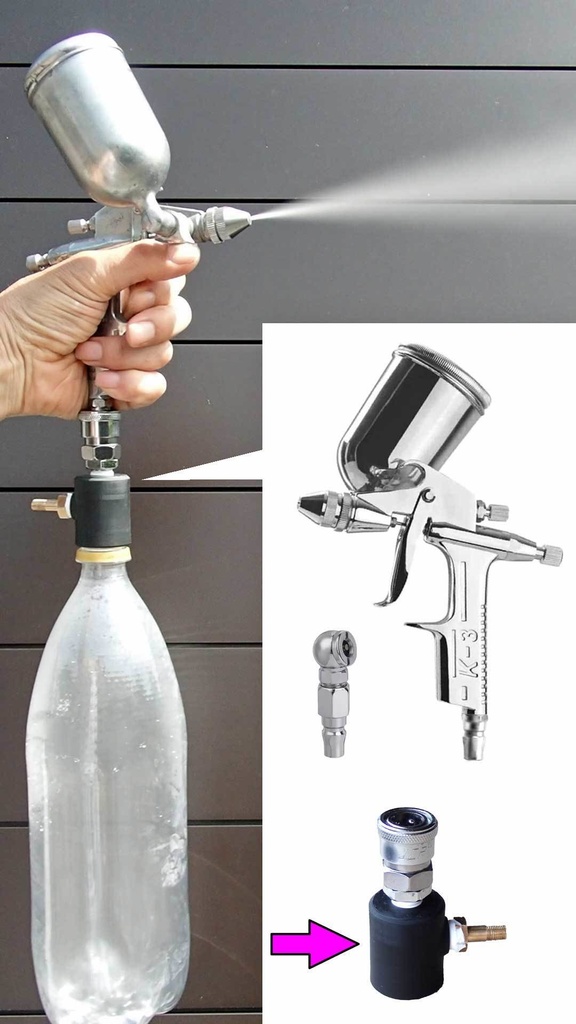

ペットボトルをエアータンクに利用できるアダプターのSTLデータ PCO-1810(φ28ピッチ3.18)...........ペットボトルネジ NPT1/4...................................................米式バルブ取り付けネジ G1/4.........................................................管用平行ネジ 3分岐の出口に上記の雌ねじをモデリングしています。
【部品購入】以下の部品を購入します。
*ネジ付き米式バルブ(NPT1/4)...1個 *エアーカプラ20SM(PT1/4)...........1個 *Oリング28mm外径/4mm幅.........1個 *シールテープ.....................................1個
【作業】
G1/4雌ネジ側をプラットフォームに直付けで、3Dプリンター出力。 層厚0.05以上ならネジが成形できる、硬いレジンでネジの摩耗を抑える。 NPT1/4雄ネジにシールテープを4巻きして、アダプター側面にねじ込む。 PT1/4雄ネジにシールテープを4巻きして、G1/4にねじ込む。 2つともテーパーネジのため強く締めないこと。レジンが割れる。 ペットボトル雌ネジの底にOリングをはめ込む。 新品ペットボトルをねじ込む。 保護メガネを装着し、ポンプで米式バルブから空気充填する。 0.8MPa(8気圧)を超えないこと。 石鹸水をネジの境目に塗って空気漏れ検査。 泡発生=漏れる場合、 ネジを外してシールテープを巻き足し、再度ねじ込む。
【使用】
空気充填の前に保護メガネ装着。 ポンプで米式バルブから空気充填する。0.8MPa(8気圧)を超えないこと。 レジン本体の気密性が低いため、充填後の圧力は徐々に下がる。 破裂の恐れがあるため、ペットボトルを乱雑に扱わないこと。
【ダウンロードファイル内容】
PB_ADAPTER.pdf....図面(A4) PB_ADAPTER.stl......ペットボトルアダプターのSTLデータ PB_ADAPTER.txt....このTXTファイル
【注意事項】
※個人利用に限ります。完成品公開はYoutubeの動画をリンクしてくれれば私が喜びます。 ※圧縮空気は大変危険です。保護メガネを装着し、他人を近づけないよう自己責任で作業してください。
