PAW3222 ブレイクアウトボード TANBOKU（淡墨）
- 通常版Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,500 JPY
- センサー実装済み版（在庫）Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)3,000 JPY
- センサー実装済み版（予約販売）発送まで2から3週間程度Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)3,000 JPY
表面実装についてなど、noteの記事にもしています https://note.com/snize/n/nb13de31973dd 設計上動作することはプロトタイプ中の自作のトラックボールに組み込み確認しました。 iPadへ接続しての動作確認動画： https://x.com/snize/status/2006310336933302505 SNSなどでポストする時は、bob_tanboku や #bob_tanboku を含めていただけると嬉しいです！
特徴

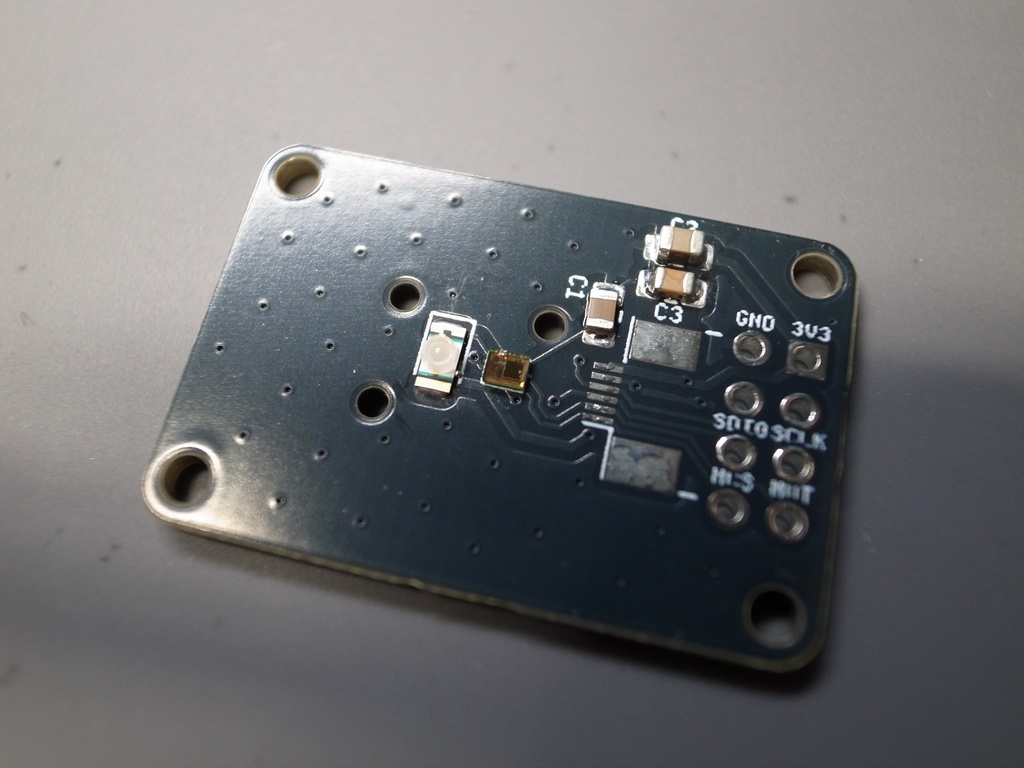

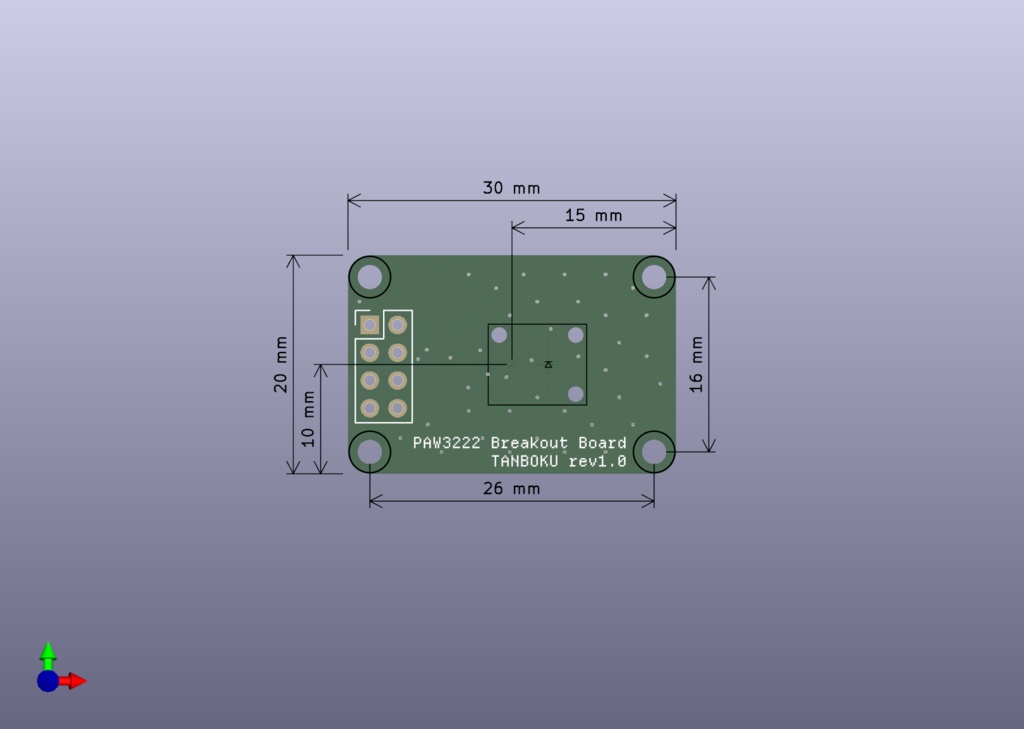

PAW3222用のブレイクアウトボードです。同シリーズの SUMI（墨）や SEIBOKU（青墨）と同様の設計思想で設計され、自作キーボードや自作トラックボールの試作や流用・組み込みを意識しています。 - 3.3Vのみで動作 - 手はんだでの実装を前提とし手はんだ用のパッドサイズと間隔を採用 - 平面的には基板の中心とOptical Centerが一致するように配置 - レンズ部の厚みは基板面から約3.4mm
注意点
本商品はプロトタイピング用としてご自分で設計されるような方向けに頒布します。またVカットのバリ取りなどの仕上げも行っていません。予めご了承ください。
主な変更点
- 1.0｜最初のバージョン
商品に含まれるもの

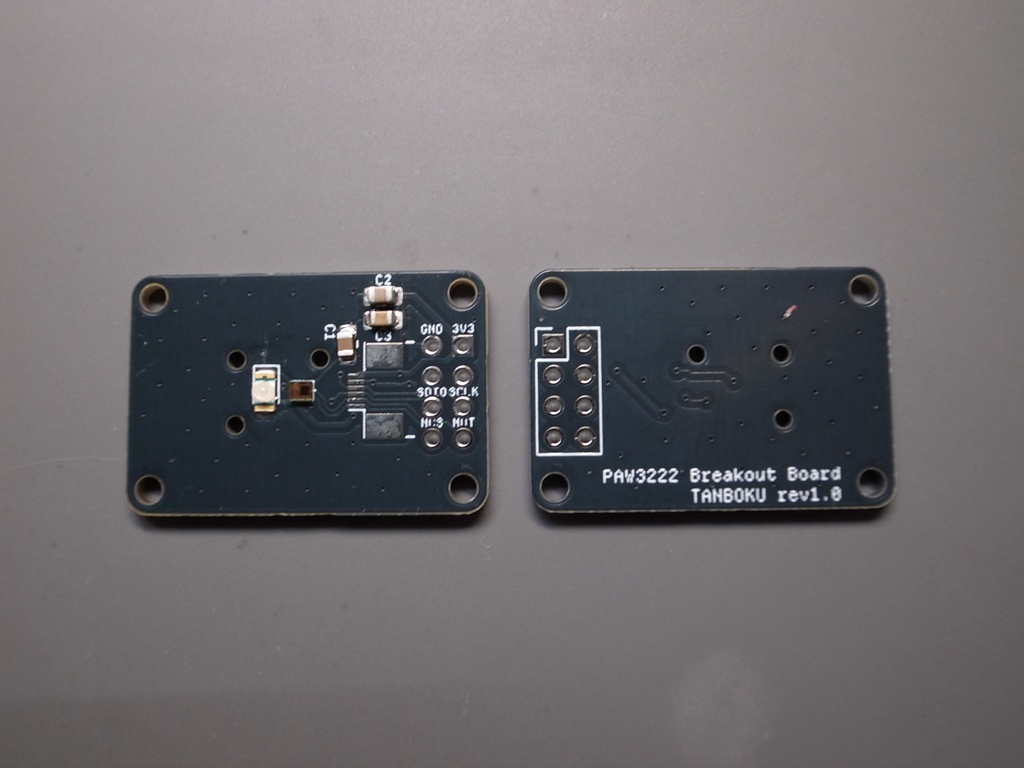

1. 基板 x 1枚 2. コンデンサ x 3（表面実装済み） 3. LED x 1（未実装） 4. FFC/FPCコネクタ x 1（未実装）
商品に含まれないもの
1. 光学センサ（PAW3222）とレンズ 2. ピンヘッダ 3. その他[商品に含まれるもの]に記載がないもの
センサー実装済み版について
PAW3222の実装はややコツが必要なのでお試しでセンサーとLEDの実装済み版の販売を行います。 センサー実装済み版（在庫）は手元にセンサーがある場合、通常発送期間内での発送を行います。 センサー実装済み版（予約販売）は手元にセンサーがない場合取り寄せてからの制作となるため、発送まで2から3週間程度（タイミングによってはそれ以上）かかる場合があるので、了解の上、購入お願いします。ほかの商品と同時購入された場合は、この商品に合わせて発送するのでご了承ください。 納品物は通常版＋光学センサ（PAW3222）とレンズとなります。
多く必要な場合
大量購入があった場合に在庫切れなど捌ききれないので購入数上限を設定させて頂いておりますが、ご自身のでの使用に限り追加購入頂けるようにすることも検討しておりますのでその際はBoothのメッセージ機能よりお声掛けください。
禁止事項
FFC/FPCコネクタとスルーホールの同時使用はショートなどの危険があるので禁止します。どちらか片方のみを使用してください。
利用規約および免責事項
1. 保証の制限 本製品は研究・試作を目的とした同人ハードウェアであり、特定目的への適合性や商業的な品質・安全性について保証するものではありません。 初期不良（基板の断線、部品の欠損等）については、商品到着後14日以内にご連絡いただいた場合に限り、交換または返金にて対応いたします。ただし、お客様自身でのハンダ付けや改造後の不具合については対象外とさせていただきます。 2. 損害賠償責任の制限 本製品の使用または使用不能から生ずる損害（事業利益の損失、事業の中断、データの消失等を含む）に関して、当方は一切の責任を負わないものとします。 ただし、当方に故意または重大な過失がある場合、および消費者契約法等の強行法規により免責が認められない場合はこの限りではありません。 また、当方が責任を負う場合であっても、その賠償額は本製品の購入金額を上限とします。 3. 用途の制限 本製品はホビー用途およびプロトタイピングを想定しています。人命に関わる医療機器、公共システム等の高度な信頼性が要求される用途には絶対に使用しないでください。 4. 安全上の注意 本製品は、開発者が実験的に製作したものであり、一般的な・家電製品のような安全対策筐体や保護回路を持たない場合があります。 過電圧、静電気、逆接続などの不適切な取り扱いにより、故障や発熱・発火等の事故が発生する可能性があります。 また、基板のエッジ（端面）が鋭利な場合がありますので、取り扱いには十分ご注意ください。通電中は部品が高温になる可能性があります。子供やペットの手の届かない場所で保管・使用してください。 5. サポート 本製品は趣味で制作されたものであるため、サポートは提供しておりません。ご質問やご相談には可能な限り対応いたしますが、対応を保証するものではありません。購入者からの問い合わせやクレームに関しては、誠意を持って対応いたしますが、対応範囲は当方の裁量により決定いたします。
