俺だけ携帯性アップな基板ケース
- 俺だけ携帯性アップな基板ケース一式Digital0 JPY
- コンビニスイーツを奢るDigital300 JPY

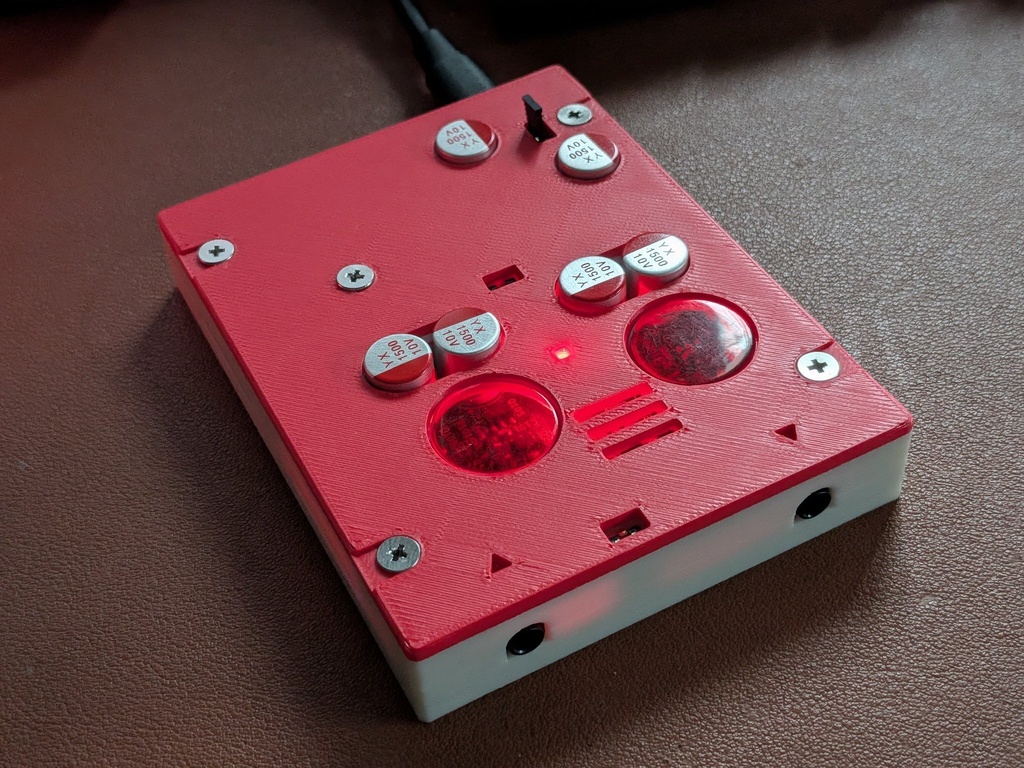

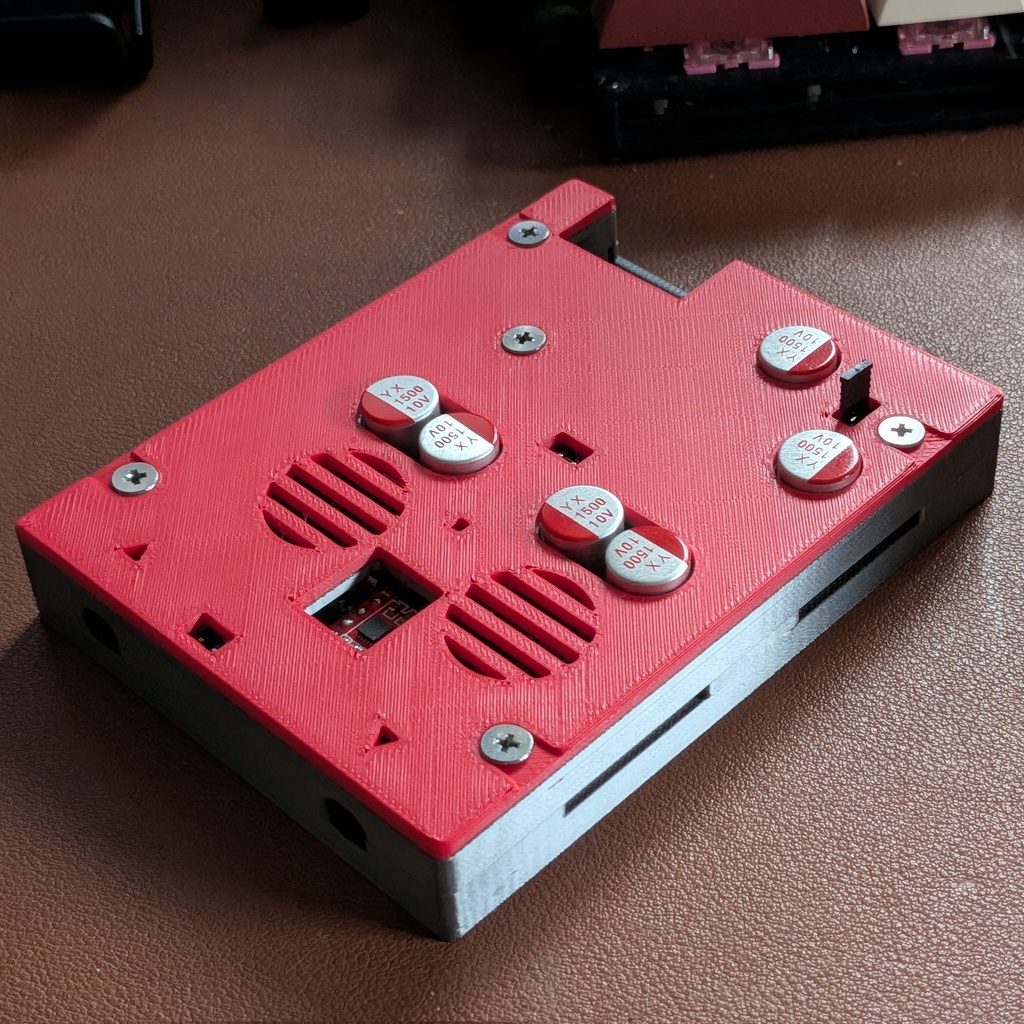

こちらは、Innocent Key様/FlanSEE様が頒布されている「境界調律 Junction of Boundary」に付属のヘッドフォンアンプ基板 「俺だけ音質アップな基板」用の簡易ケースデータです。 3Dプリンターで出力して使用することを想定しています。 基板本体や電子部品、ネジ類などは付属しませんのでご注意ください。 現時点では、以下の構成を想定したデータを同梱しています。 ・RCA端子付き構成用ケース ・RCA端子なし構成用ケース ・オペアンプが窓から見える標準仕様 ・ロープロファイル構成向けの、メッシュ+透明窓パーツ仕様のオプション 標準では、オペアンプ部分が窓から見える形にしています。 一方で、ロープロファイル仕様で組まれている方は、メッシュパーツと透明窓パーツを組み合わせる版も使えるようにしています。 窓パーツはこれで合うものを選んではめてます→https://amzn.to/4uePyG3 ■ ファイル構成 Ore_Up_Case/ ├─ 01_RCA/ │ ├─ Oredake_top_RCA_Rev21.stl │ ├─ Oredake_bottom_RCA_Rev21.stl │ ├─ Oredake_cover_RCA_OPAMP_Rev1.stl │ └─ OptionParts/ │ ├─ Oredake_cover_RCA_Rev1.stl │ └─ Oredake_bottom_RCA_Rev21_Raft.step │ └─ 02_NoRCA/ ├─ Oredake_top_Rev21.stl ├─ Oredake_bottom_Rev21.stl ├─ Oredake_cover_OPAMP_Rev1.stl └─ OptionParts/ ├─ Oredake_cover_Rev1.stl └─ Oredake_bottom_Rev21_Raft.step 01_RCA はRCA端子付き構成向け、02_NoRCA はRCA端子なし構成向けです。 各フォルダには、トップ・ボトム・カバーの基本一式を入れています。 OptionParts には、別デザインのカバーと、ラフト付きのボトムパーツを入れています。 組み立てには、別途ネジ類が必要です。 ネジはM2.5またはM2.6を想定しています。カバー用に長さが4~5mmが5本、ボディの固定用に8~10㎜が4本必要です。ホコリ除けだけにケース使う方はカバー無しでねじ無しでも運用はできるかと。 なお、こちらは個人が趣味で作成したケースデータです。 寸法や組み立て性については手元環境で確認していますが、3Dプリンターの機種、フィラメント、スライサー設定、基板の実装状態、使用する部品の個体差などにより、そのままでは合わない場合があります。 そのため、利用は自己責任でお願いします。 必要に応じて削る、穴を広げる、スペーサーを調整するなど、各自で現物合わせしながら試していただければと思います。 現時点では、無償公開という形ですので、基本的にノンサポートでお願いします。 「とりあえず試してみたい」「手元の基板にケースを付けてみたい」という方向けです。 どうしても感謝の意を示したい方は、別途用意している「コンビニスイーツを奢る」枠をポチッていただけるとうれしいです!笑 ※無料と有料で一切ダウンロードできるファイルに違いはないです。なお、システム使わせていただいてるのでBOOTHへのわずかな上納ルート準備の意味もあります。 それでは、お楽しみください♪
