【銅板ケース】Kudox ホットスワップver 基本セット

Limited to 2 items per customer

About Gift

【銅板ケース】Kudox ホットスワップver 基本セット
【銅板ケース】Kudox ホットスワップver 基本セット
【銅板ケース】Kudox ホットスワップver 基本セット
【銅板ケース】Kudox ホットスワップver 基本セット
【銅板ケース】Kudox ホットスワップver 基本セット

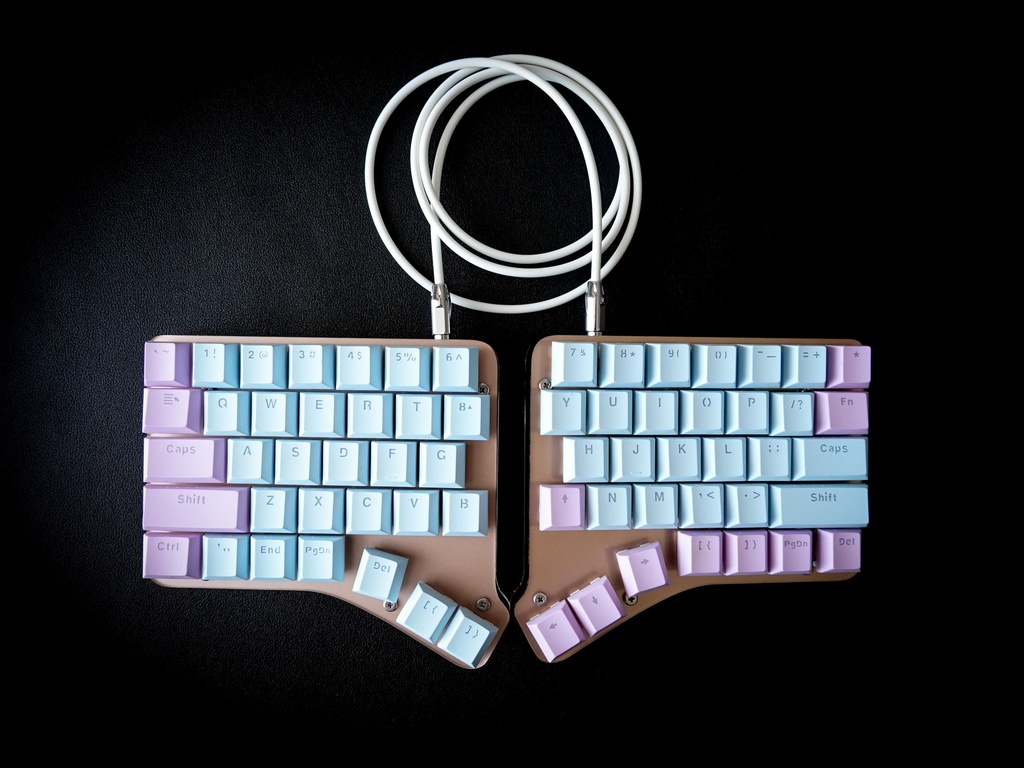

Kudox は xDox系では珍しい Row-Staggered な左右分離キーボードです. キー数は66キーです. こちらはスイッチホットスワップ版の銅板ケースの商品になります. ※ 銅板ケース以外はこちら↓↓↓ https://manage.booth.pm/items/1703779 https://manage.booth.pm/items/1769861 付属のPro Microにはデフォルトキー配列を書き込んだ状態でお送り致します(※Pro Micro無しセットの場合を除きます). 5枚目の写真のように, 親指側を2cm程度チルトして頂くとより打鍵しやすくなります. ---- ■ English Kudox is a 7x5 Row-Staggered split keyboard rarely in xDox and has 66 keys. This is copper case and compatible with hot-swap sockets. Pro Micros burned with default keymap come with basic kit excluding the option without Pro Micro.

【基本セット】内容

• Kudox PCB x 2 • ダイオード (1N4148) x 70 • ホットスワップソケット(Cherry MX互換) x 70 • TRRSコネクタ(PJ-320A) x2 • タクトスイッチ x 2 • 抵抗 (4.7kΩ) x 2 • ケース上部(銅板) x 2 • ケース上部(アクリル・マットクリア) x 2 • ケース上部(絶縁用プレート) x 2 • ケース下部(アクリル) x2 • ネジ M3 x 5 x 10 • ネジ M3 x 10 x 10 • スペーサー M3 x 7 x 10 • クッションシール x 10 • ビニールテープ x 1 • micro USB ケーブル x 1 • TRRS ケーブル x 1 • Pro Micro 5V/16MHz (Blue) x 2

【コンスルー対応Pro Microセット】内容

• Pro Micro を除いた【基本セット】 　　＋ • Pro Micro 5V/16MHz (Black) x 2 • ベリリウム銅ソケット x 4 ※ コンスルー・ピンヘッダは付属しておりません.

【Pro Micro無しセット】内容

• Pro Micro を除いた【基本セット】 ※ ご自身でお好きなPro Microとピンヘッダをご用意くださいませ.

【LEDテープ付きセット】内容

• 【基本セット】 　　＋ • WS2812B 7LED x 2 • コネクタ付きビニール線 x 3 • ビニール線 x 4 • 3ピンL型ピンヘッダ x 2

【コンスルー対応Pro Micro＋LEDテープ付きセット】内容

• Pro Micro を除いた【基本セット】 　　＋ • Pro Micro 5V/16MHz x 2 • ベリリウム銅ソケット x 4 • WS2812B(Black) 7LED x 2 • コネクタ付きビニール線 x 3 • ビニール線 x 4 • 3ピンL型ピンヘッダ x 2

電子部品実装済み版

・「【基本セット】内容」の組み立て版になります。 ・こちらで各パーツをはんだ付けしてからお送り致します. ・商品到着後, ケースを組み立ててスイッチとキーキャップをはめればすぐにお使い頂けます. ・注文を頂いてから組み立てますので, 発送までに1週間ほどお時間を頂きます. ・こちらのオプションもスイッチとキーキャップは付属しておりません. ・LEDテープは付属しておりません.

備考

・このセットにはキーキャップとキースイッチは含まれておりません. お客様自身でお好みのものをお買い上げくださいませ. ・USBケーブルとTRRSケーブルの色はランダムとなります. ・基本セットのPro Microは コンスルー非対応の Blue Pro Micro となります. ・コンスルー対応のPro Microをご希望の場合は【コンスルー対応Pro Microセット】をご選択くださいませ. ・基板色は【白】になります.

Pro Micro について

コンスルー対応の Black Pro Micro は コンスルー非対応の Blue Pro Micro に比べて搭載されているチップ類の背が若干高くなっています. そのため, Pro Microの上に当たる部分のスイッチに, 通常のホットスワップソケットを実装すると, ホットスワップソケットと Pro Micro のチップが干渉する場合があります. よって【コンスルー対応Pro Microセット】をご選択の場合には, ベリリウム銅ソケットを付属させて頂いておりますので, こちらをPro Microの上に当たる部分のスイッチのホットスワップにご利用頂ければと思います.

銅板ケースについて

・PCB とアクリルの間に銅板を挟みます. マットクリアのアクリルで銅板が柔らかい印象になります. ・銅板自体は導通性がありますので, PCBと銅板の間に挟む絶縁シートが付属します. ・絶縁シートは保護シート(両面)を剥がしてお使いくださいませ. ・銅板はヘアラインなどの仕上げを施したものではなく, 切り出し後無加工のものになります.

■ English ■ Basic Kit includes follows:

• Kudox PCB x 2 • Diodes (1N4148) x 70 • Hot swap sockets(Cherry MX compatible) x 70 • TRRS connectors(PJ-320A) x2 • Through hole momentary switchs x 2 • Registers (4.7kΩ) x 2 • Upper cases (Copper plates) x 2 • Upper cases (Acrylic plates) x 2 • Upper cases (Isolation plates) x 2 • Lower Cases x2 • Screws M3 x 5 x 10 • Screws M3 x 10 x 10 • Spacer M3 x 7 x 10 • Washers M3 x 10 • Cushion seals x 10 • Tape x 1 • micro USB cable x 1 • TRRS cable x 1 • Pro Micro 5V/16MHz x 2 ---- This kit does NOT include keycaps and switches. Please choose ones of your favorite! ---- We have pre-soldered option, if you would like to ask us to solder it.
