【基板色: 黒xゴールド】Kudox rev3 基本セット

About Gift

【基板色: 黒xゴールド】Kudox rev3 基本セット
【基板色: 黒xゴールド】Kudox rev3 基本セット
【基板色: 黒xゴールド】Kudox rev3 基本セット
【基板色: 黒xゴールド】Kudox rev3 基本セット
【基板色: 黒xゴールド】Kudox rev3 基本セット

Kudox は xDox系では珍しい Row-Staggered な左右分離キーボードです. キーボードを打つ際巻き肩になりにくい左右分離型を採用し, 横への移動が得意な親指の可動域に沿った形でエクストラ・キーを配置しています. スイッチ実装用のフットプリントは, 直付けとホットスワップ・ソケットの両方に対応しており, 安定感のあるPCBへの直付けとスイッチの交換をかんたんに行えるホットスワップ・ソケットをケースバイケースでご利用いただけます. ＊ rev3 の変更点 ＊ - キー配列をより自然な Normal-Staggered に変更しました. - 2.25u のスイッチ(左Shiftなど)にPCBマウントのスタビライザーを取り付けられるようになりました(対応ケース要) こちらは基板色【黒xゴールド】の商品になります. ※ 基板色【白】はこちら↓↓↓ https://kumaokobo.booth.pm/items/1931134 付属のPro MicroにはVIA対応デフォルトキー配列を書き込んだ状態でお送り致します.(Pro Micro無しセットの場合を除きます) ※ VIAはパソコンに表示される画面からキー配列を変更することのできるアプリケーションです。 (VIAについては自キ温泉街サリチル酸さんのブログで詳しく紹介されています) 親指側を2cm程度チルトして頂くとより打鍵しやすくなります. ※こちらの商品はホットスワップ・ソケットのみに対応した基板となります. ---- ■ English Kudox is a 7x5 Row-Staggered split keyboard rarely in xDox and has 66 keys. This is 'black x gold' color and compatible with hot-swap sockets. Pro Micros burned with default keymap come with basic kit excluding the option without Pro Micro.

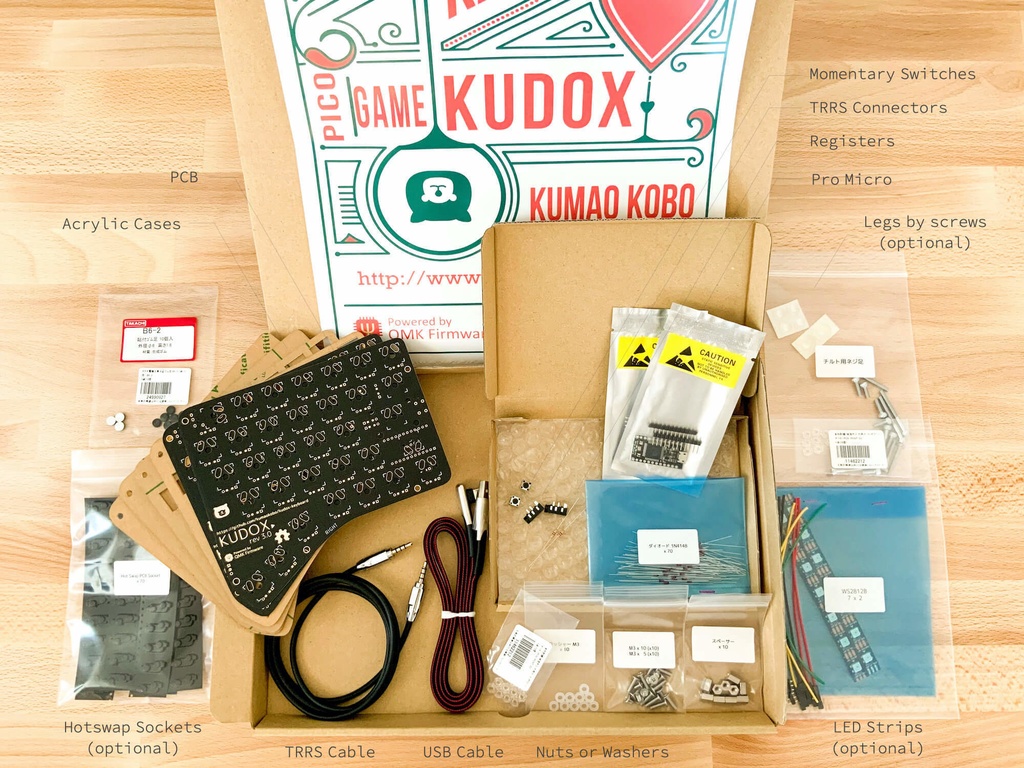

【基本セット】内容

• Kudox PCB (黒xゴールド) x 2 • ダイオード (1N4148) x 70 • ホットスワップソケット(Cherry MX互換) x 70 • TRRSコネクタ(PJ-320A) x2 • タクトスイッチ x 2 • 抵抗 (4.7kΩ) x 2 • ケース上部(アクリル, スタビライザー非対応) x 2 • ケース下部(アクリル) x 2 • ネジ M3 x 5 x 10 • ネジ M3 x 10 x 10 • スペーサー M3 x 7 x 10 • ナット M3 x 10 • ワッシャー M3 x 10 • クッションシール x 10 • ビニールテープ x 1 • micro USB ケーブル x 1 • TRRS ケーブル x 1 • Pro Micro 5V/16MHz (Black) x 2 ※ こちらのセットのケースはスタビライザー非対応の形になります. ※ 「ナット M3 x 10」と「ワッシャー M3 x 10」はお使いのスイッチに合わせてお使い分けください.

【LEDテープ・セット】内容

• WS2812B(White) 7LED x 2 • コネクタ付きビニール線 x 3 • ビニール線 x 4 • 3ピンL型ピンヘッダ x 2 Kudox 用 LED Underglow テープです.

【チルト用足ネジ】内容

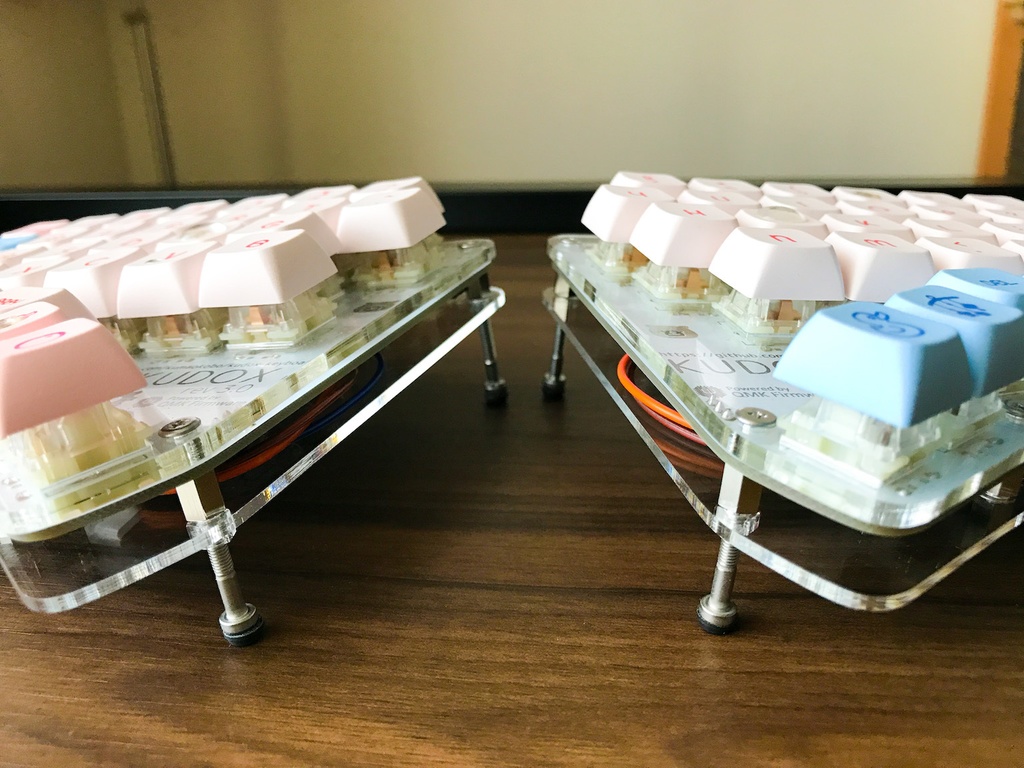

• 30mm 六角半ネジ x 2 • 25mm 六角半ネジ x 2 • 20mm 六角半ネジ x 2 • 10mm 六角ネジ x 2 • 8mm 六角ネジ x 2 • ナット x 10 • クッションシール x 4 Kudox 足用チルト・ネジセットです. お好みの長さを組み合わせて、4枚目の写真のようにチルトさせるのにお使いください.

電子部品実装済み版

・「【基本セット】内容」の組み立て版になります。 ・こちらで各パーツをはんだ付けしてからお送り致します. ・商品到着後, ケースを組み立ててスイッチとキーキャップをはめればすぐにお使い頂けます. ・注文を頂いてから組み立てますので, 発送までに1週間ほどお時間を頂きます. ・LEDテープを実装致しますので不要でしたら注文時にお申し付けください. ・こちらのオプションもスイッチとキーキャップは付属しておりません. ・はんだ付けの精度に関しましては下記のYouTube動画程度になります. ・それ以上をお求めの場合はご自身でのはんだ付けをお願い致します.

備考

・このセットにはキ・ーキャップとキー・スイッチは含まれておりません. お客様自身でお好みのものをお買い上げくださいませ. ・USBケーブルとTRRSケーブルの色はランダムとなります. ・基本セットのPro Microは コンスルー対応の Black Pro Micro となります. ・キーボードとしての動作にはCherryMX互換のキー・キャップ及びキー・スイッチが必要となります.

■ English ■ Basic Kit includes follows:

• Kudox PCB (Black x Gold) x 2 • Diodes (1N4148) x 70 • Hot swap sockets(Cherry MX compatible) x 70 • TRRS connectors(PJ-320A) x2 • Through hole momentary switchs x 2 • Registers (4.7kΩ) x 2 • Upper cases x 2 • Lower Cases x 2 • Screws M3 x 5 x 10 • Screws M3 x 10 x 10 • Spacer M3 x 7 x 10 • Nuts M3 x 10 • Washers M3 x 10 • Cushion seals x 10 • Tape x 1 • micro USB cable x 1 • TRRS cable x 1 • Pro Micro 5V/16MHz x 2 ---- This kit does NOT include keycaps and switches. Please choose ones of your favorite! ---- We have pre-soldered option, if you would like to ask us to solder it.
