mcsp lp
mcsp lp
mcsp lp
mcsp lp
mcsp lp

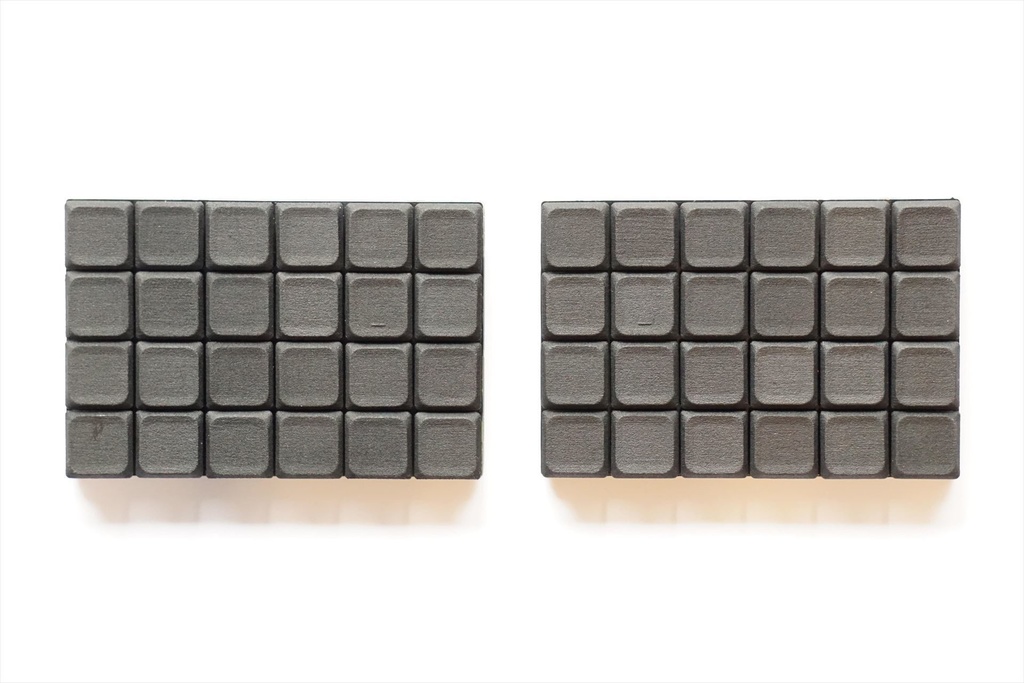

mcsp lp は実用性を兼ね備えながら、究極の小ささ、そして薄さを追求したキーボードです。 最小の動作で、最大の効果を。 全ての電子部品をはんだ付けして組み立てます。難易度がやや高めです。また、キースイッチ等は別途購入が必要です。 上記をご理解の上、お買い求め下さい。

特徴

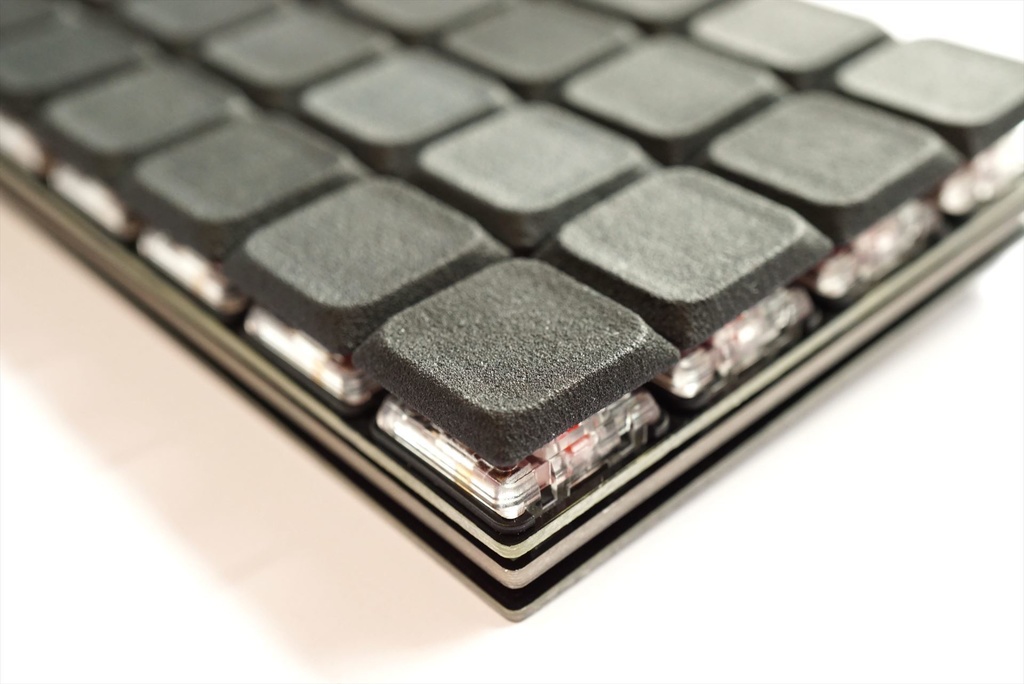

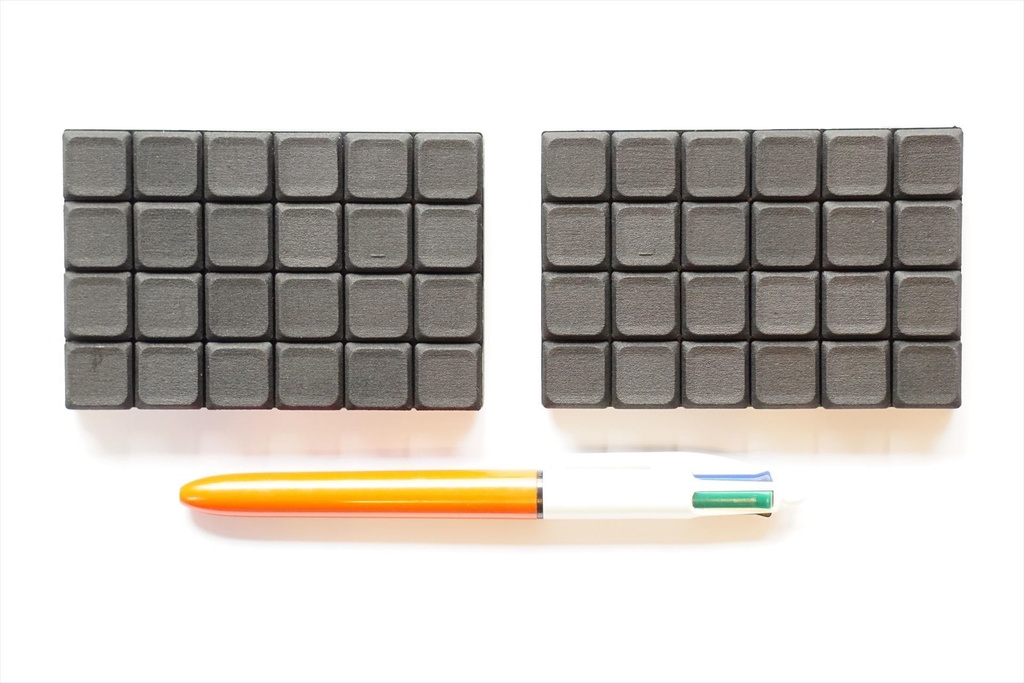

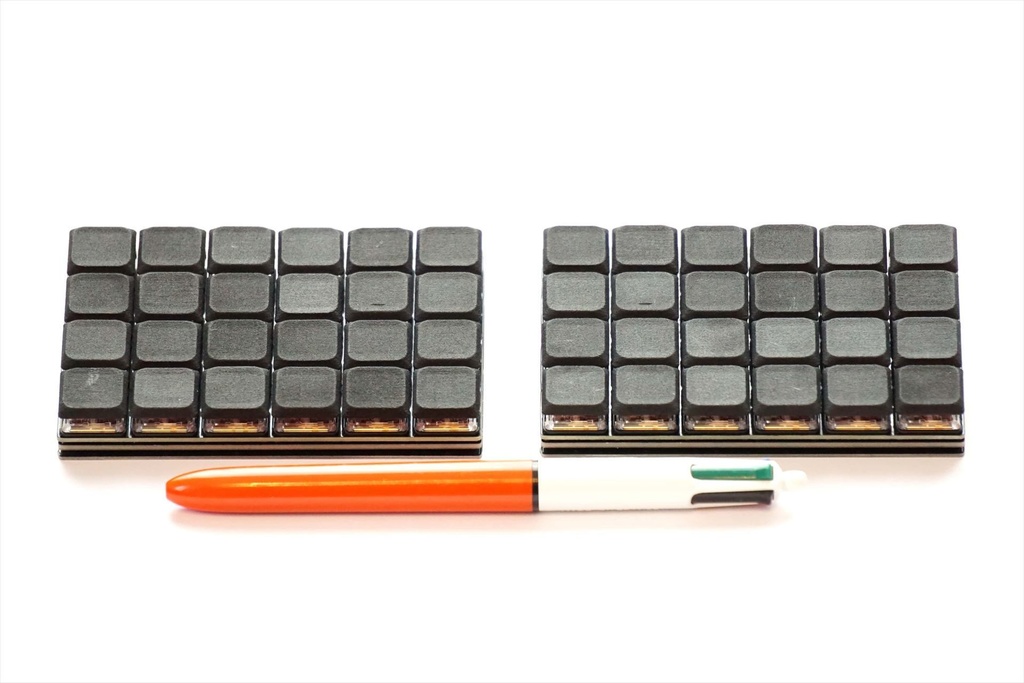

・mcsp の low profile バージョンです。 ・左右分割キーボードです。自然な姿勢で打鍵出来ます。 ・0.8U、16mm ピッチのキー配列で、想像を超える小ささを追求しました。片手でわずか 64mm x 96mm です。 ・choc スイッチを採用しており、標準キーキャップを搭載した状態で、高さ 15mm です。 ・左右合計で48キーを搭載し、実用性を兼ね備えています。移行コストも低いです。 ・全部品を表面実装とし、高さを抑えました。pro micro は使用せず、MCU を直接マウントします。 ・ベゼルを可能な限り細くしました。コンパクトさを追求した設計です。 ・QMK Firmware を使用します。キーマップを自分専用にカスタマイズ出来ます。 ・VIA にも対応しています。GUI で簡単にカスタマイズ可能です。

キット内容

・基板（左・右） x 各1 ・トッププレート（左・右） x 各1 ・ボトムプレート（左・右） x 各1 ・MCU x 2 ・水晶発振子 x 2 ・チップ抵抗 22Ω 赤色 x 4 + 予備1 ・チップ抵抗 10kΩ 青色 x 6 + 予備1 ・チップコンデンサ 18pF 黄色 x 4 + 予備1 ・チップコンデンサ 0.1uF 緑色 x 4 + 予備1 ・チップコンデンサ 1uF 色なし x 4 + 予備1 ・ショットキーバリアダイオード x 2 ・スイッチングダイオード x 48 + 予備2 ・USB micro コネクタ x 4 ・細ピンヘッダ x 20 ・ゴム足 x 4

キット外で必要なもの

・キースイッチ（ロープロファイル） x 48 ・キーキャップ（0.8Uのみ対応） x 48 ・USB ケーブル（TypeA to micro） x 1 ・USB ケーブル（micro to micro） x 1

ご確認下さい

・細かいはんだ付けが必要です。はんだ付けの詳細はビルドガイドをご確認下さい。 ・0.8U のキーキャップ限定です。入手方法はビルドガイドをご確認下さい。 ・MX 互換品および Kailh Choc V2 には対応していません。

ビルドガイド

https://abitkeys.com/mcsplp/build.html 購入前に必ずご確認下さい。

[Option] 組み立てサービス

キット本体は、はんだ付けが必要です。 このオプションをご購入頂くと、細かなはんだ付けが必要な部品を実装し、お届けします。 細かなはんだ付けが必要な部品を実装し、デフォルト配列の FW 書き込み、動作確認した後、送付します。 ただし、ご自身でキースイッチとボトムプレートのはんだ付けが必要です。ご留意下さい。 ビルドガイドの「基板に細ピンヘッダをはんだ付けする」以降をご参照下さい。 組み立てには、1週間程度頂いております。 オプションのみの購入をご希望の方は、事前にご相談下さい。 ※ 組み立てサービスに、本体は含まれません。

mcsp lp（キット本体・片手のみ）

片手のみのセットをご用意しています。 単体でマクロパッドとしてご使用頂けます。 ※ご注文の際に、右手 or 左手を伺います。 ※キット内容は通常セットの半分です。
