パレットシステムえむごっちV2
- ベースセット (はんだ付けが必要)Ships within 7 daysPhysical (direct)5,000 JPY
- はんだ付けサービスShips within 7 daysPhysical (direct)2,000 JPY
- PCBプレートのみShips within 7 daysPhysical (direct)500 JPY

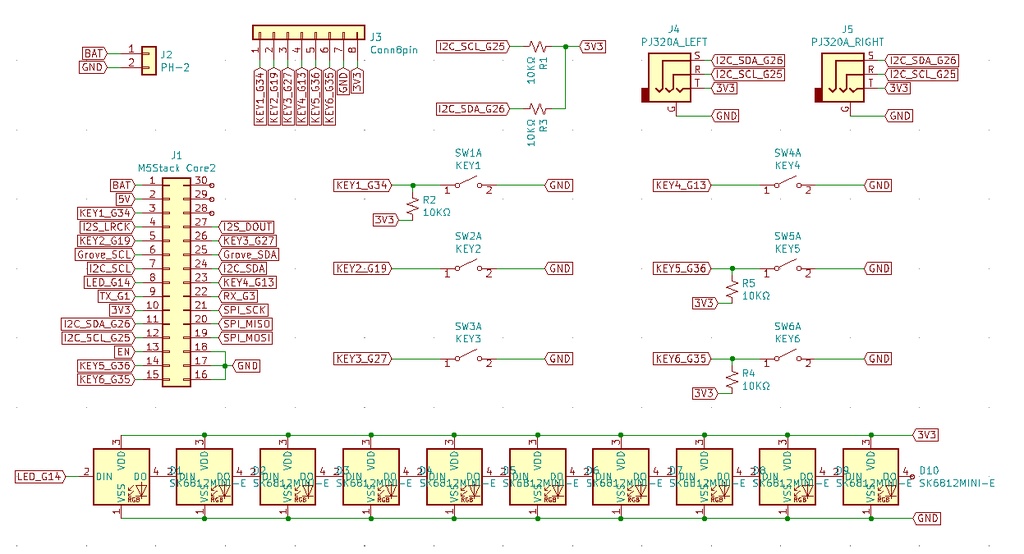

■商品詳細 https://github.com/palette-system/az-m5ortho/tree/main/docs/azemugotch ■ファームウェアのインストール https://azkey.jp/azm5ortho/ ■キーマップ設定ツール（AZTOOL） https://palette-system.github.io/aztool/ ■設定方法 キーボードに接続→キーマップ→各設定→もどる→保存して再起動 https://twitter.com/4py1/status/1523155692625952768 ■アクリルプレートデータ https://github.com/palette-system/az-m5ortho/tree/main/hardware/az-emugotch/plate ■PCB基板データ https://github.com/palette-system/az-m5ortho/tree/main/hardware/az-emugotch/kicad ※ 2022/6/18 から TRRSジャック のピン配列が変わりV2になりました。(その他の機能はそのままです)
特徴

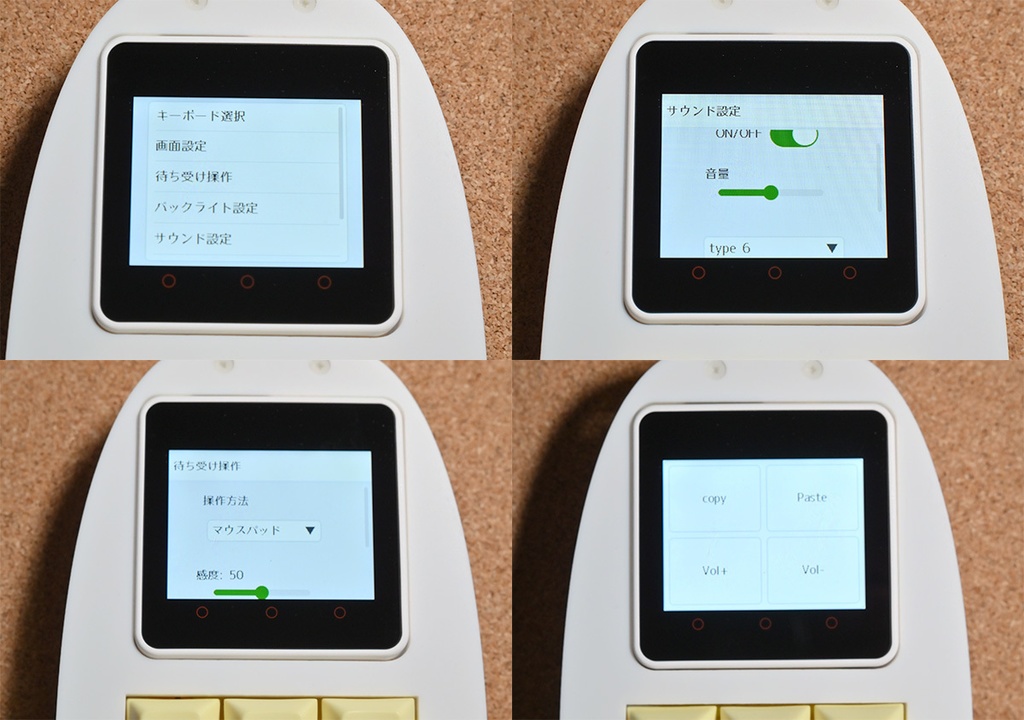

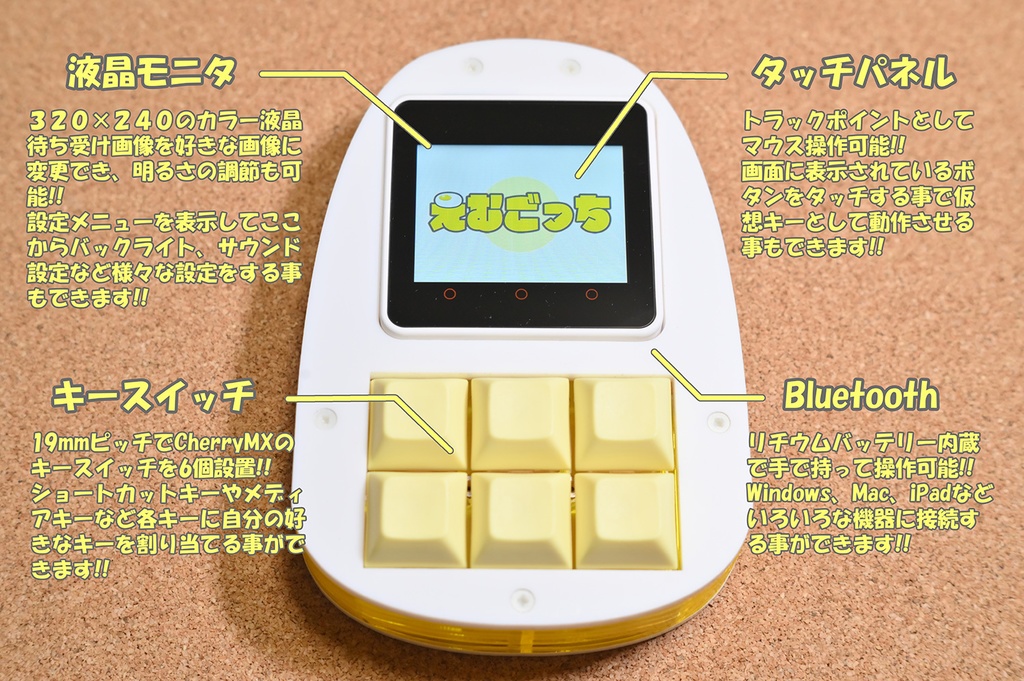

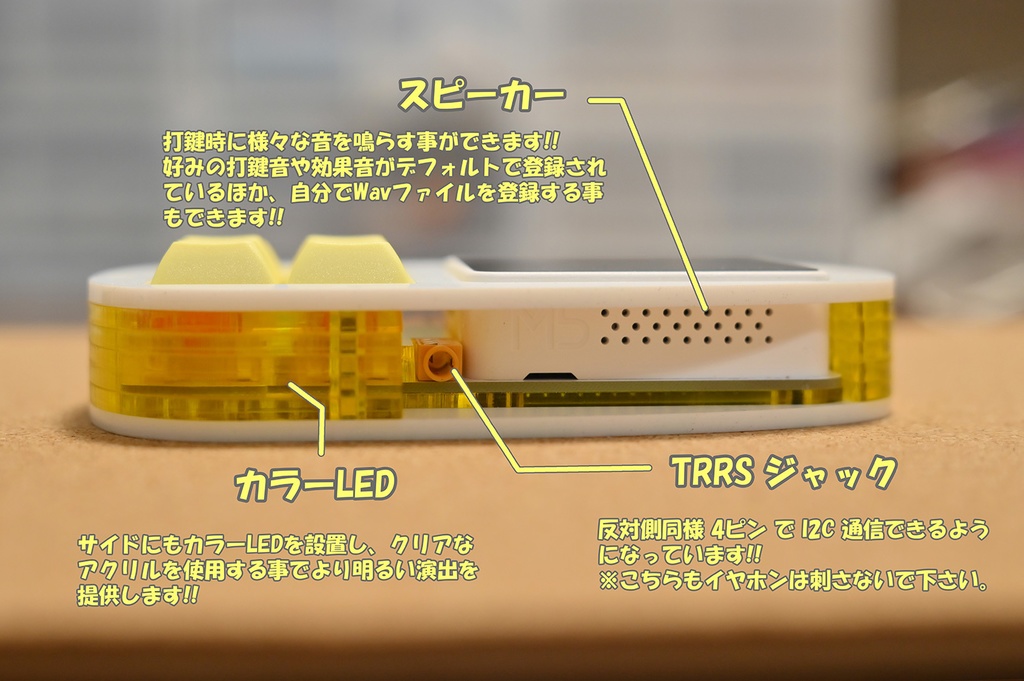

M5StackCore2をメインにしたBluetoothマクロパッドキーボードです。 ・画面がタッチパネル ・画面をトラックパッドとしても使用可能 ・画面に仮想ボタンを表示して仮想キーとしても使用可能 ・画面の待ち受け画像は変更可能 ・リチウムバッテリー、USBType-Cから充電 ・スピーカー内蔵で打鍵時に自分で設定したWAVファイルを再生 ・Wifi接続で設定画面を開ける ・Wifi接続で打鍵時にWEBフック送信できる ・IFTTTと連携可能 ・AZTOOLによるキー設定変更

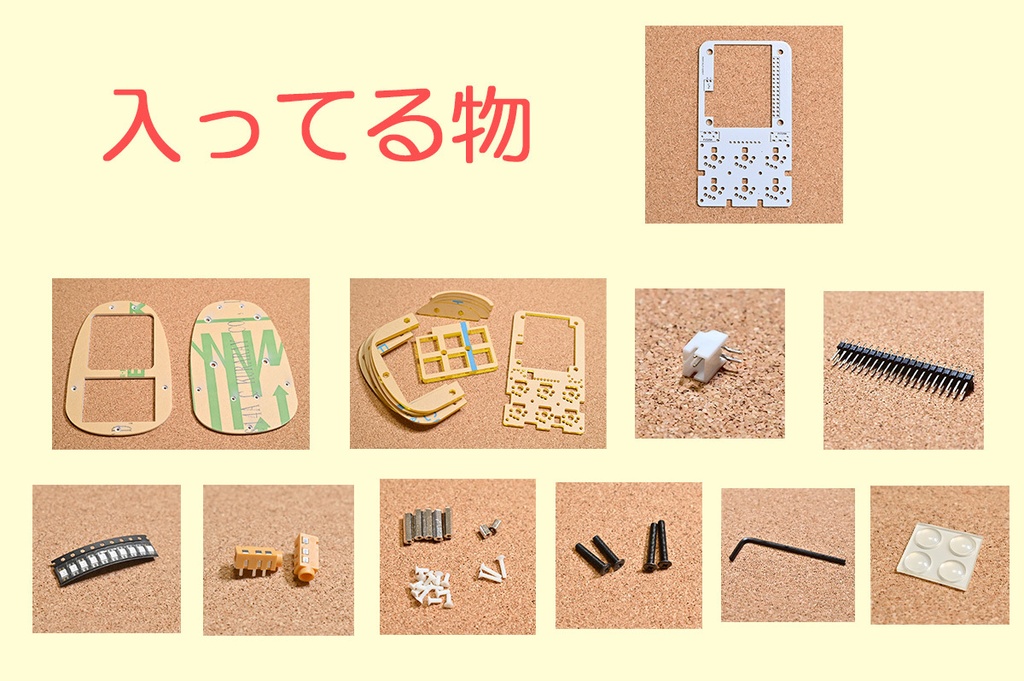

入っている物（ベースセット）
PCB プレート x 1 トッププレート x 1 ボトムプレート x 1 ミドルプレート上 x 5 ミドルプレート下 x 5 キートッププレート x 1 ミドル裏プレート x 1 ピンヘッダ x 1 PHコネクタ x 1 TRRSジャック x 2 カラーLED x 10 M2 六角スペーサー 14.5mm x 5 M2 六角スペーサー 5mm x 2 M2 樹脂ネジ 6mm x 12 M2 樹脂ネジ 10mm x 3 M3 スリムヘッド 16mm x 2 M3 スリムヘッド 20mm x 2 六角レンチ (2mm) x 1 ゴム足 x 4 * はんだ付けが必要なキットです。 * 写真は作例です。M5StackCore2、キースイッチ、キーキャップは同梱されていません。 * 購入前に作成マニュアルをご確認ください。 ■作成マニュアル https://github.com/palette-system/az-m5ortho/tree/main/docs/azemugotch/build_guide
はんだ付けサービス
ベースキットのPCBプレートにLED、ピンヘッダ、PHコネクタ、キースイッチをはんだ付けするサービスです。（ベースキットと一緒にご注文下さい） 必要なはんだ付けは全て行った状態になるので、ねじ止めなどの作業だけで組み立てできます。 スイッチはこちらのKailh Speed スイッチ シルバー軸を６個はんだ付けします。 https://shop.yushakobo.jp/collections/all-switches/products/kailh-speed
別途用意が必要
・M5StackCore2 https://shop.yushakobo.jp/collections/all-keyboard-parts/products/2950 ・Cherry MX スイッチ (互換品も可) x 6 https://shop.yushakobo.jp/collections/all-switches/products/kailh-speed?variant=37665714208929 ・キーキャップ https://shop.yushakobo.jp/collections/keycaps/products/dsa-blank-keycaps
交換に対応した リチウムバッテリー
https://www.marutsu.co.jp/pc/i/1555604/ ※ 交換バッテリーを付ける際はM5StackCore2に標準でついているバッテリーは外してください。 ※注文後、注文をキャンセルする事は可能ですが「BOOTH販売手数料＋振込手数料」を引いた金額の返金となります。
