シングルオペアンプ→デュアル化 低床変換基板 (オリジナル)
- Ships within 4 days1 left in stockPhysical (direct)1,200 JPY

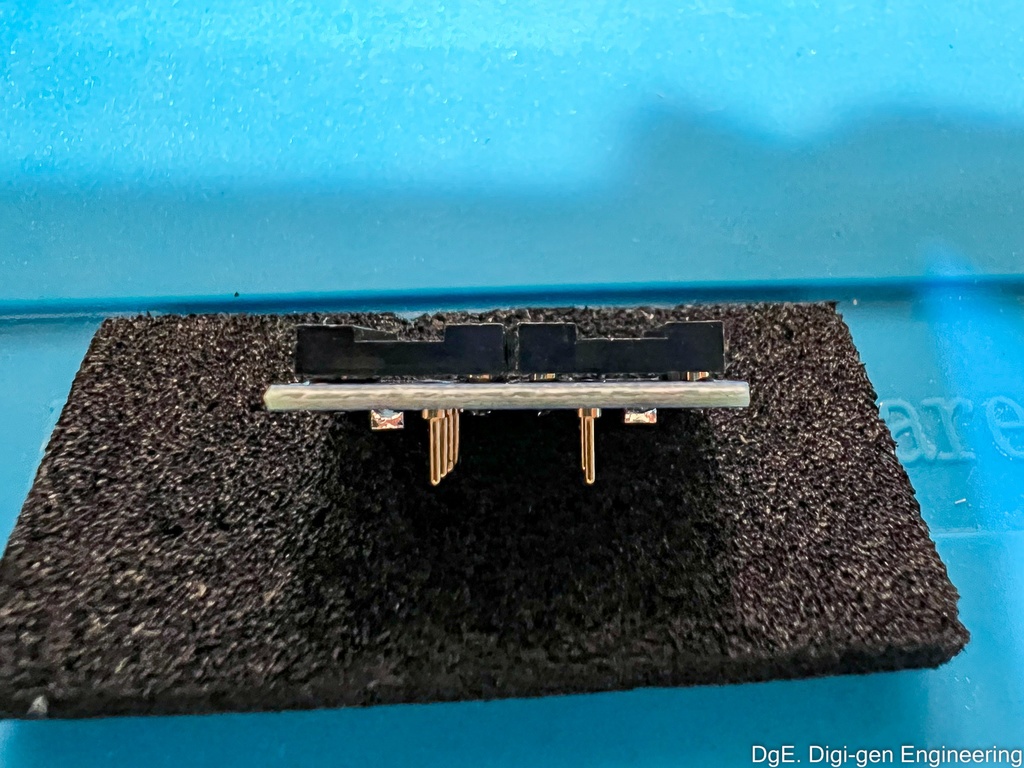

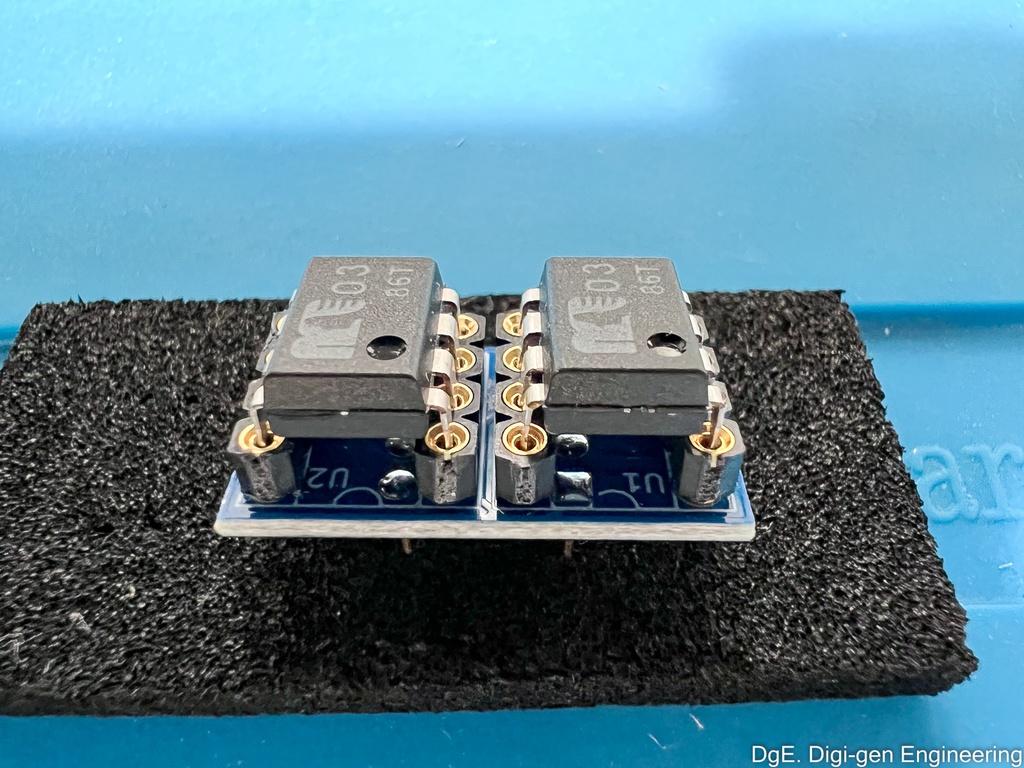

シングルオペアンプ2個をデュアルオペアンプとして使用するためのオリジナル変換基板です。 市販されている変換基板と比べて、大幅な低床化・高さを低くしています。 注意 : 商品紹介の写真に写っているオペアンプ(MUSES03)は付属しません。変換基板のみの販売となります。
回路構成

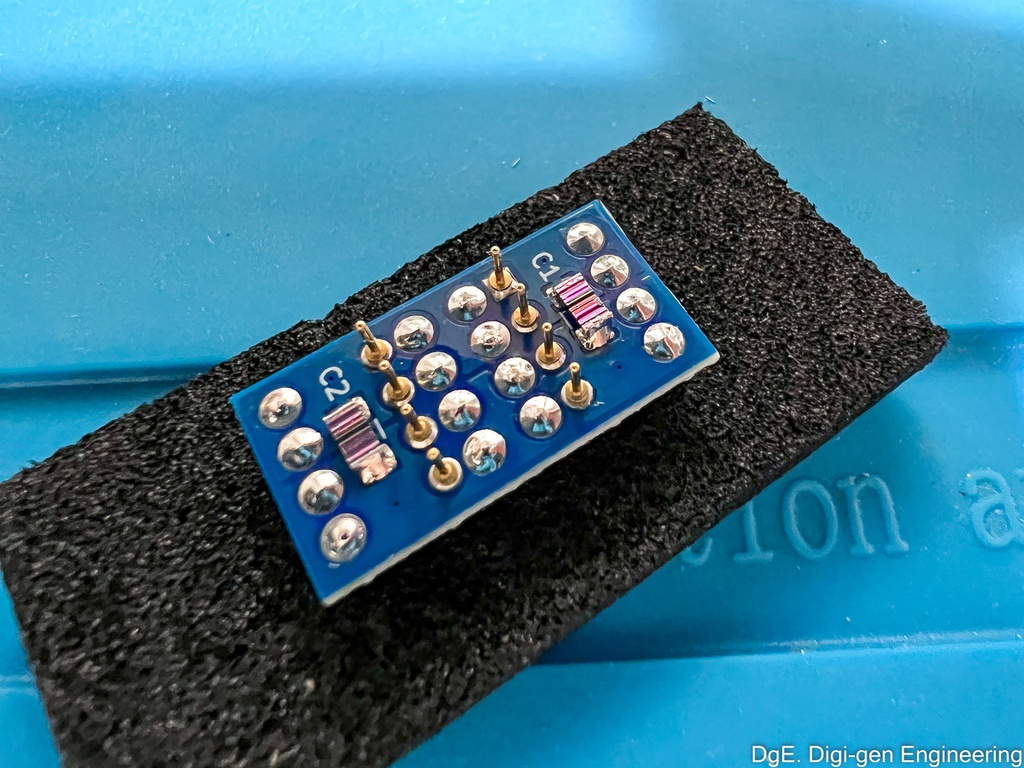

オペアンプのV+, V-, IN(+), IN(-), OUTのみを配線しています。V+ V-間に0.1uFバイパスコンデンサ(PMLCAP)を配置しています。
使用部品
オムロン製 金メッキICソケット PMLCAP 0.1uF 金メッキ 細ピン(装着するアンプ側ICソケットの口開きを防ぎます) オリジナル基板 オヤイデ電気 SS-47 鉛フリーはんだ
寸法

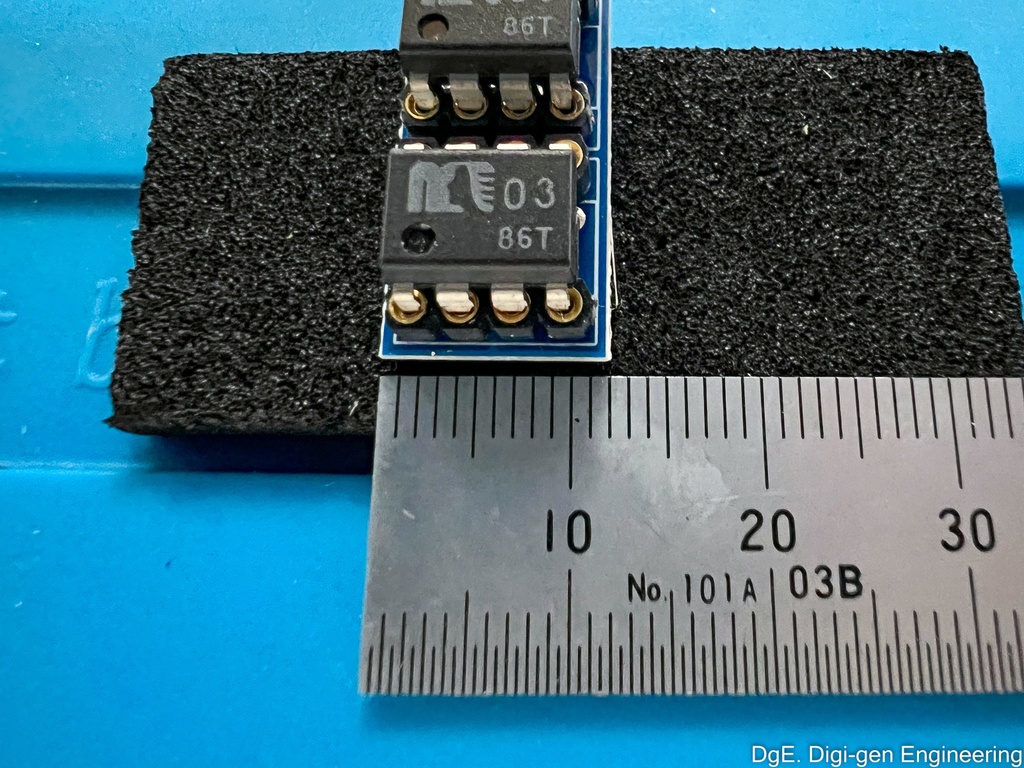

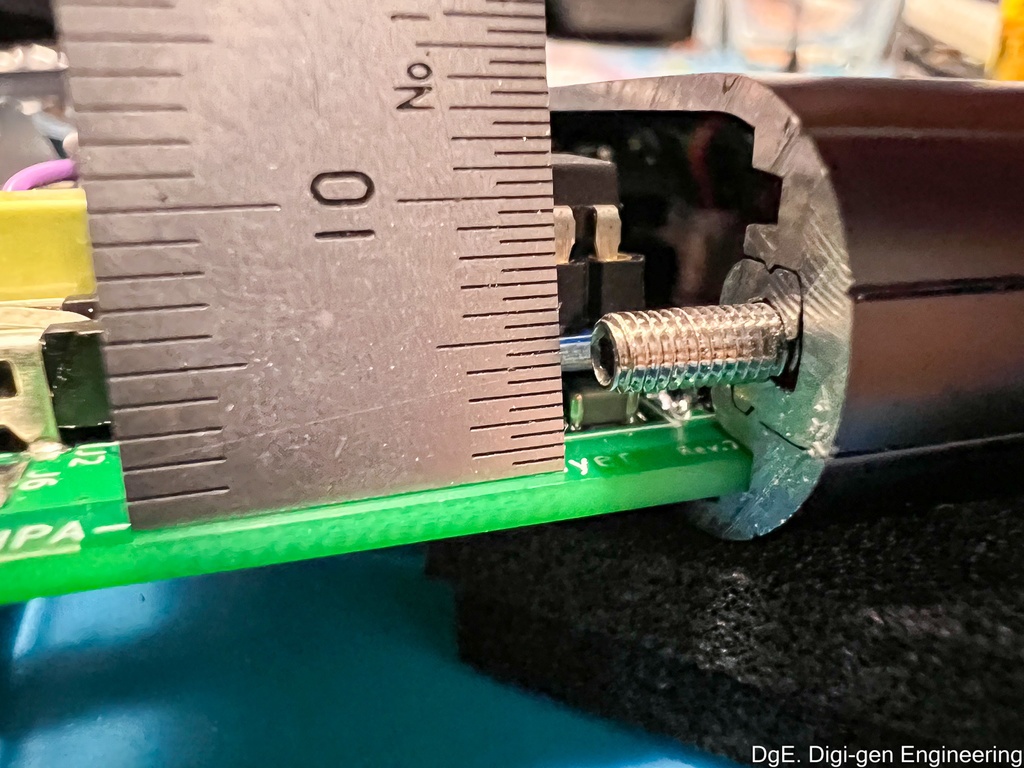

幅 23mm 奥行 12mm 高さ(オペアンプを実装したときのベース基板からの高さ） 11～12mm(オペアンプによって異なります）
！！注意！！

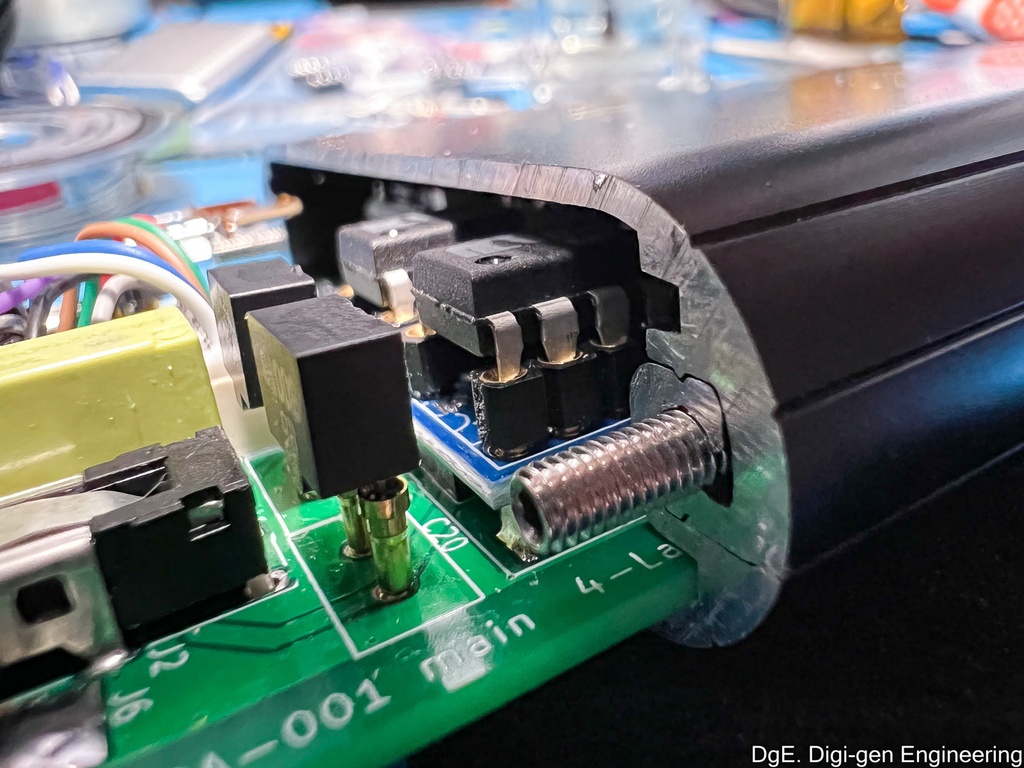

1. 本変換基板を使用した際に発生した問題、損害については当方は一切責任を負えませんのでご了承いただける方のみご購入をご検討ください。 2. 一般的なICソケットに装着することを想定しております。アンプ側のICソケット形状によっては、変換基板に実装されているPMLCAPに干渉する場合があります。また、ICソケットの両サイドに背の高い部品がある場合も、PMLCAPと干渉する場合があります。 3. 使用するオペアンプを間違えたり、逆挿しなどをすると、オペアンプや使用するイヤホンを破損する可能性があるので十分確認の上、電源ONしてください。イヤホン接続前に弊社製 簡易DC漏れチェッカー DGECHK-001の使用をおススメします。 4. 商品紹介写真のオペアンプ(MUSES03)は付属しません。変換基板のみの販売となります。
発送
クリックポスト(送料185円)で発送します。
