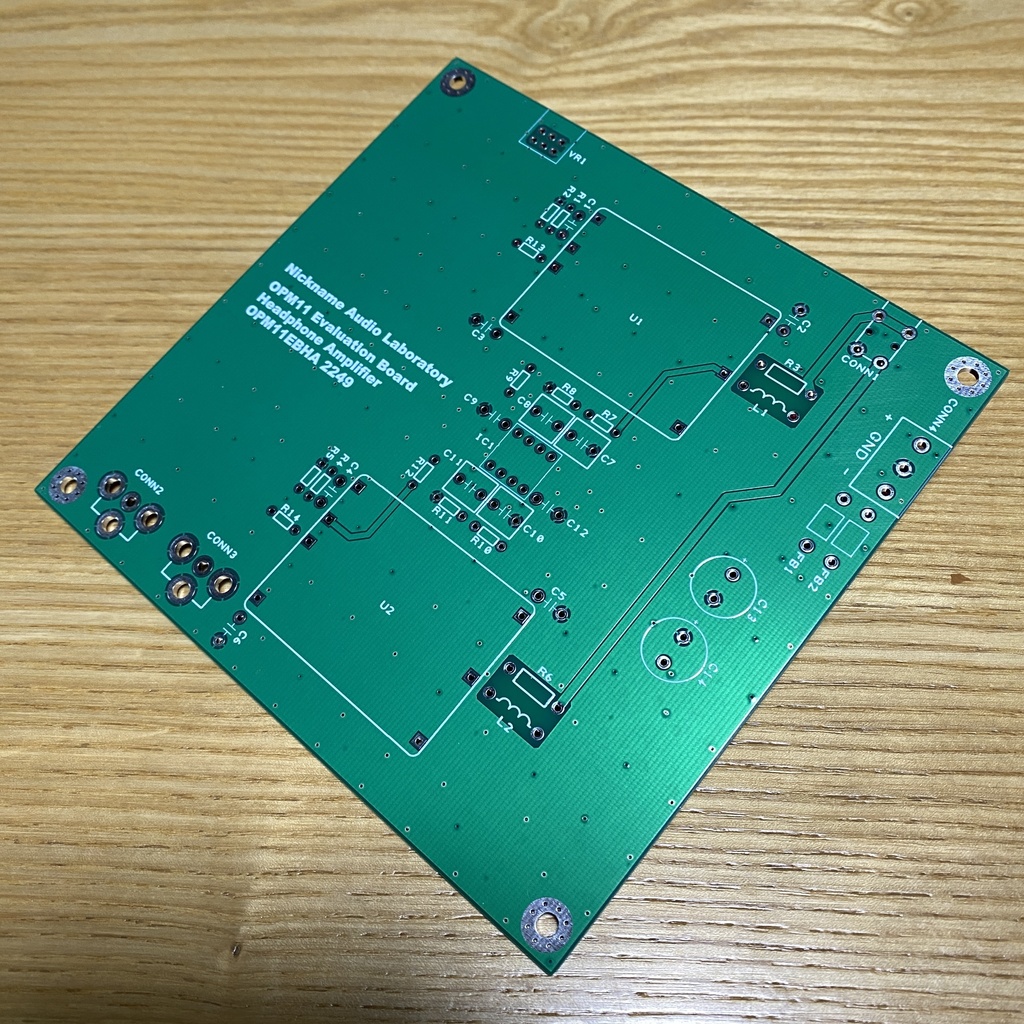

ディスクリートオペアンプOPM11専用のヘッドホンアンプ構成の評価ボードキット(基板のみ)になります。 本キットは公開している回路図と部品表を参考にご自身で部品を揃えてハンダ付けする必要が有ります。部品は全て秋葉原等で簡単に入手可能な物で、表面実装品は使用しておりません。 本キットは当ラボのディスクリートオペアンプOPM11をヘッドホンアンプ構成で使用する為の回路です。ヘッドホンを鳴らすのに十分な電流出力が可能なOPM11をメインアンプとし、ディスクリートオペアンプの欠点である直流オフセットを高精度なICオペアンプによって補正するDCサーボ機能が付いています。 部品表通りに製作した場合ゲインはおよそ3倍と一般的なヘッドホンで使い易い設定となっています。 *OPM11本体は付属しません。 *本キットには共晶ハンダが使用されています。 *ご購入前に部品表と回路図を確認し、製作可能かご自身にてご判断下さい。 *部品表通りに製作した場合でも当方では動作及び本キットによる事故や損害等に関しましては一切補償致しませんので予めご了承下さい。 OPM11本体はこちら https://booth.pm/ja/items/4153535 部品表(googleドライブで開きます) https://drive.google.com/file/d/1AdaOVp7Z8TleXqR6vxpu2MKJAQSMjSsc/view?usp=sharing 回路図(googleドライブで開きます) https://drive.google.com/file/d/1uCrDAVYcQmoWfSyrQnPm9TJ7SjdzAHY3/view?usp=sharing
