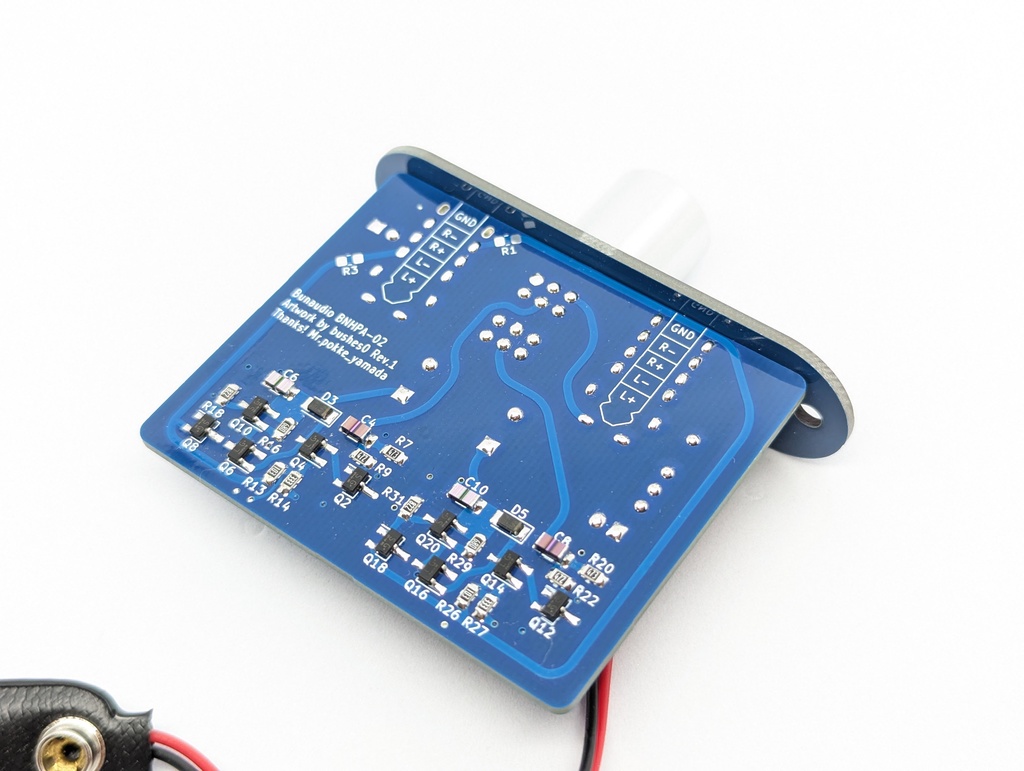

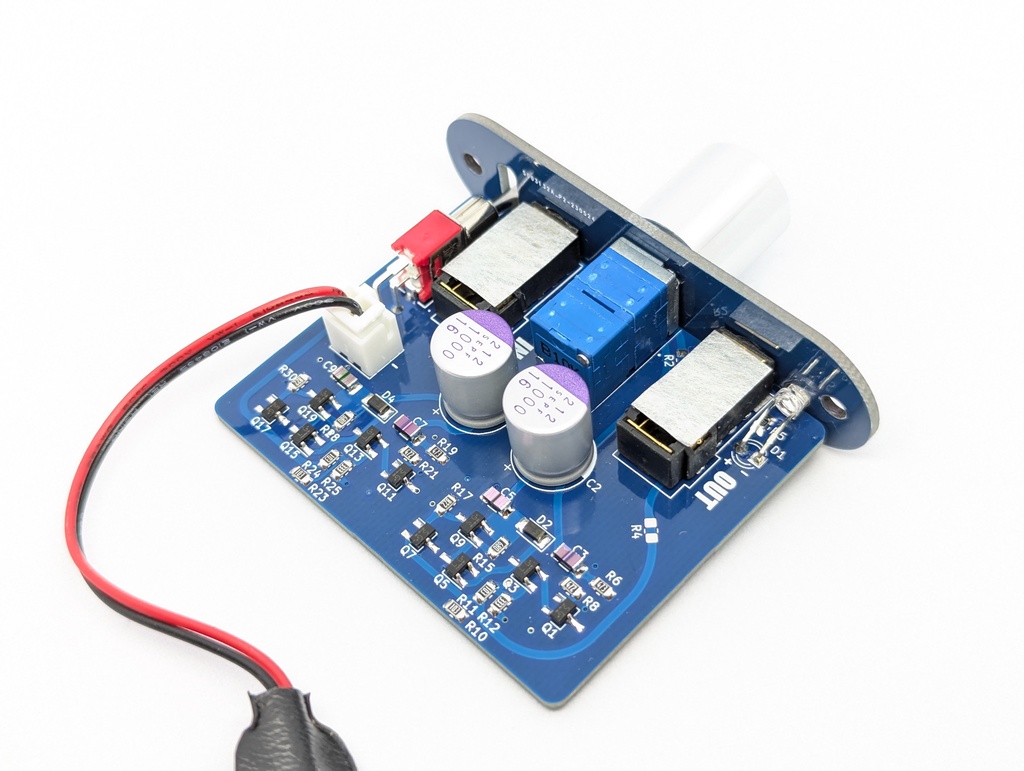

Bunaudio BNHPA-02 Super Low-Distortion Balanced Amplifier Rev.1.0(青基板)
- 基板Rev1.0(パネル付き)青基板3,800 JPY

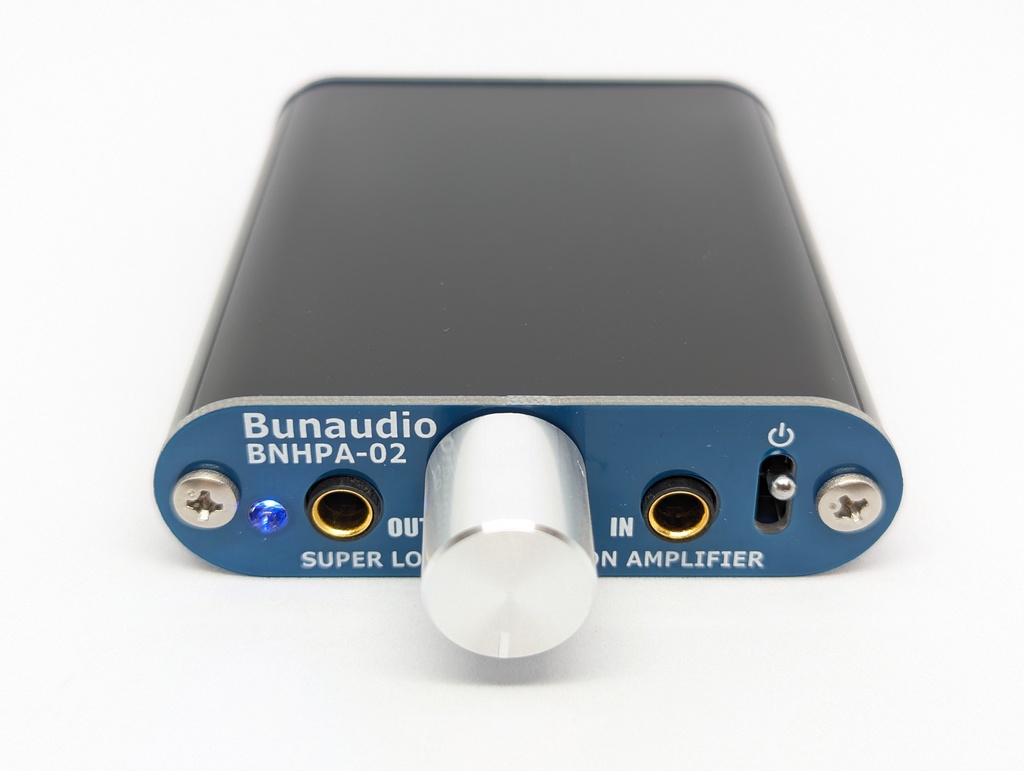

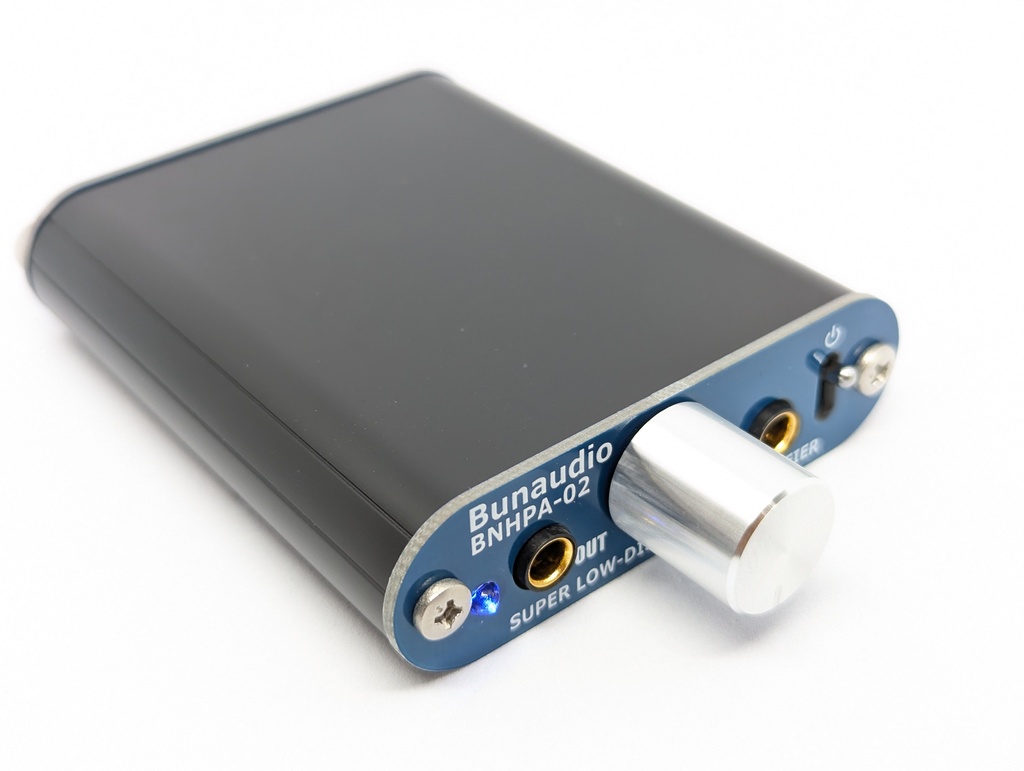

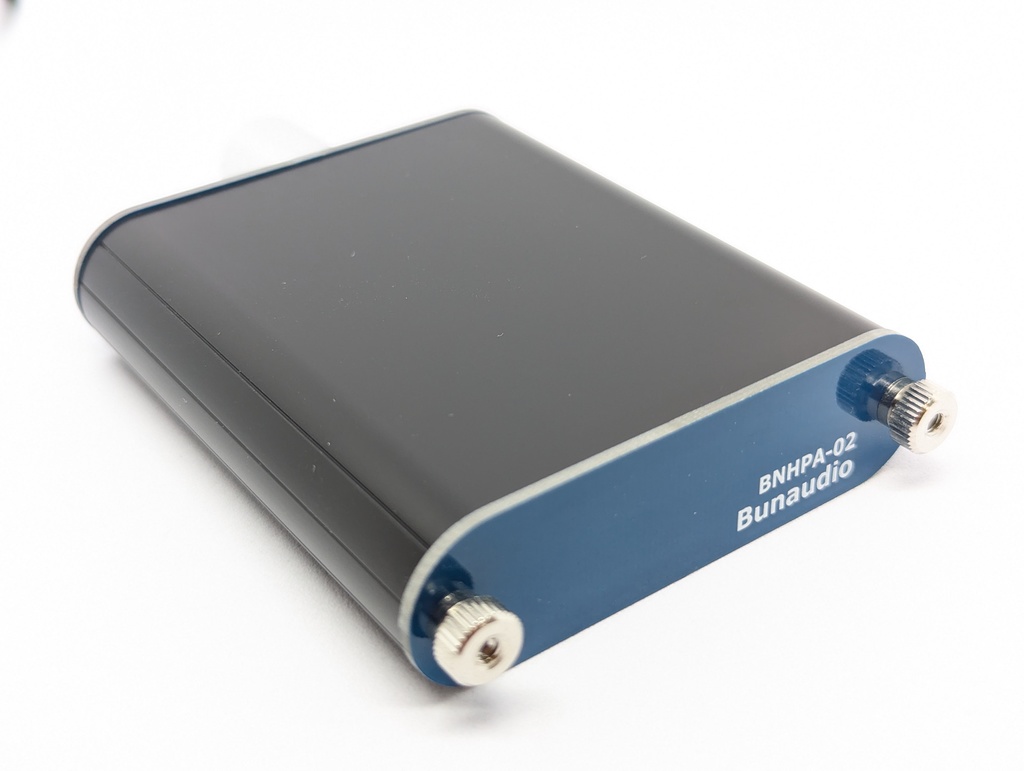

- 完成品Rev.1.0(黒ケース・2SA1162GR&2SC2712GR選別済)33,000 JPY
・ぽっけ@pokke_yamada様謹製の低ひずみヘッドホンアンプの回路図を使用し、チップトランジスタ等のSMD部品で再構成し、バランスアンプ化したキットです。 ・高感度イヤホンではホワイトノイズが乗ることがあります。 ・4層基板&パネル別発注&緑以外のレジストの価格上昇のため金額が高めになっています。 ※キャンセルは受け付けておりませんので、記載事項を確認し、よく検討した上でご購入ください。
注意事項
・本品は、購入者がはんだ付けを行うキットです。 ・購入者が別途パーツを用意して頂く必要があります。特に4連ボリュームは日本国内での入手が難しく、Mouser等の海外通販やマルツ等での取寄が必要です。 ・マニュアルを熟読して作成してください。 ・難易度は高くありませんが、よく検討をした上で購入してください。 ・完成までのサポートはありません。 ・基板のレジストは変更となることがあります。 ・製造品質の差により、パネル等を含むレジストにスレやムラ、エッジの乱れ等があります。 ・シルク印刷に少し割れや掠れがあることがあります。 ・出力オフセット電圧が気になる場合は、同一トランジスタのhFEを選別し、なるべく値を揃えて調整してください。 ・出力とGND電位に差がありますので、アンプの多段では使用せず、必ず単体で運用してください。(ボリュームのないアンプに、BNHPA-02をボリューム調整用に使用、など)
完成品
・完成品は、共通してSusumu0.1%高精度抵抗等を使用し、4.4mmジャックは中華製です。4.4mm Pentaconnジャック使用の場合は表記します。 ・トランジスタの種類は表記しています。 ・4.4mmジャック(出力側)のGNDはカットしています。 ・ギャングエラーの少ないボリュームを使用していますが、ギャングエラー(小音量時に左右で音量に差がある)は発生します。その際は、LOではなくPO等でDAP側の音量を絞って使用してください。 ・LEDは青です。 ・9V電池は付属しませんので、ご自身で用意してください。なお、アルカリ電池等は厚みの関係でケースに入りませんので、リチウムイオンバッテリー等をご用意ください。
免責事項
・本品は個人制作の実験基板です。本品の使用等による火災・爆発・感電・火傷・怪我・故障など、いかなる損害・被害等が生じても当方は一切の責任を負いません。 ・本品は実験基板であり、完成までのサポートは一切ありません。 ・基板の完全性(安全性や動作等を含む)は一切保証しません。 ・本基板の著作権は放棄していません。同一アートワークでの頒布・販売は禁止します。
マニュアル
https://drive.google.com/file/d/1LEyn-q4ybspiOD9AF-YnZbic8D7kSwS0/view?usp=share_link ※マニュアルは予告なく更新されることがあります。常に最新のマニュアルを参照してください。
