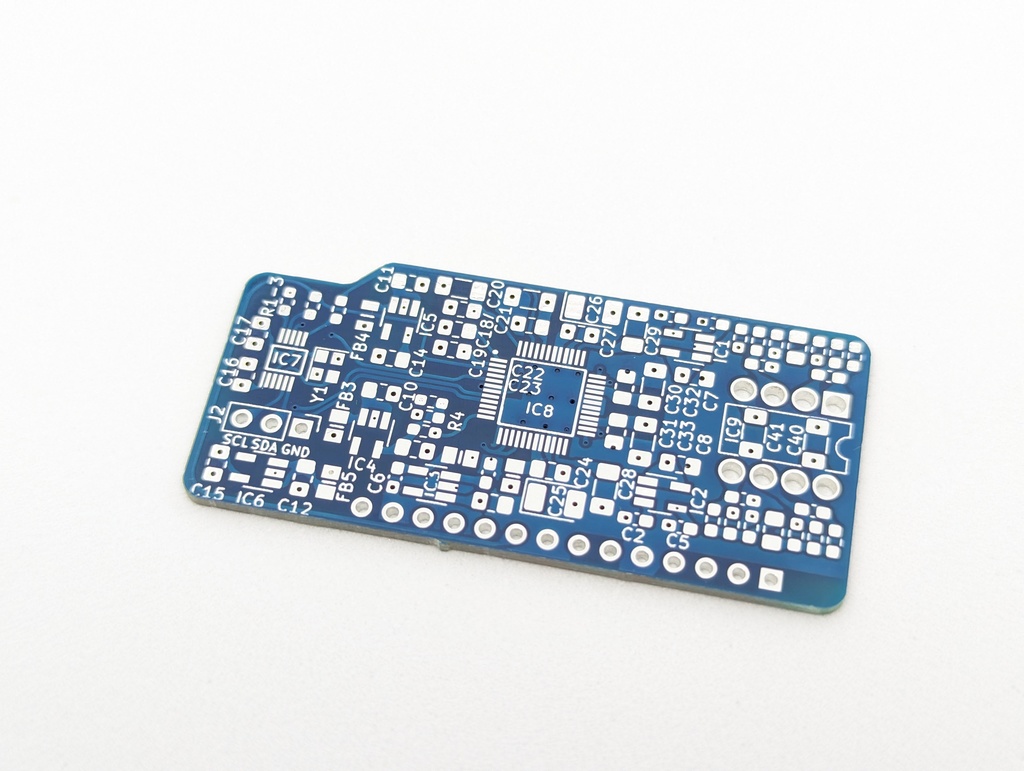

AK4493SEQ MAX DAC BOARD Rev.3（青レジスト）

  • AK4493SEQ MAX DAC BOARD Rev.3 青レジスト（基板のみ）
    Ships within 7 days
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    2,800 JPY
  • AK4493SEQ MAX DAC BOARD Rev.3 青レジスト（完成品）
    Ships within 7 days
    Out of Stock
    Ships by Anshin-BOOTH-Pack
    Physical (direct)
    33,000 JPY
    Request Restock Notice Mail
    Unrequest Restock Notice Mail

About Gift

AK4493SEQ MAX DAC BOARD Rev.3（青レジスト）
AK4493SEQ MAX DAC BOARD Rev.3（青レジスト）
AK4493SEQ MAX DAC BOARD Rev.3（青レジスト）

Jinson様謹製NosPiDAC MAXシリーズのI2C対応機種で使用できるDACボードのキットです。 パーツは付属しませんので、各自で用意する必要があります。 本品をDACボードとして使うためには、本品の他に実装するためのパーツ・実装する技術・知識・NosPiDAC MAXシリーズのI2C対応機種が必要です。

免責事項

・本品は個人制作の実験基板です。本品の使用等による火災・爆発・感電・火傷・怪我・故障など、いかなる損害・被害等が生じても当方は一切の責任を負いません。 ・本品は実験基板であり、完成までのサポートは一切ありません。 ・基板の完全性（安全性や動作等を含む）は一切保証しません。この基板は動作が不安定なため、特にご注意ください。 ・本基板の著作権は放棄していません。同一アートワークでの頒布・販売は禁止します。

注意事項

・I2SとI2C制御を行う機器が必要です。NosPiDAC MAXシリーズ（I2C対応機種）と下記のヘッドユニットが適合します。 ・適合するヘッドユニットは下記の3種類です。Si5351aとクロックの有無に注意してください。よくわからない場合はPicoPi DAP ZERO Model.Bを使用するのが無難です。（すべてを検証しているわけではありません） ★XIAO PI DAP ZERO（Si5351aと水晶無し） ★PicoPi DAP ZERO（Si5351aと水晶無し） ★PicoPi DAP ZERO Model.B（外部クロックを自動認識するので、Si5351aと水晶は実装してあっても問題ありません） ・電源投入や遮断時、曲の切り替え時等にポップ音やノイズが発生する場合があります。 ・使用する際にはDC漏れが無いことを確認してからご利用ください。また、オペアンプによってはDC漏れする可能性がありますので、交換した際にはDC漏れを確認してください。 ・Base MAXでDAC切り替え基板を搭載している場合、他のDACを使う場合はI2C接続を切り離しておいてください。 ・アイソレータを実装している場合、不具合が出る可能性があります。

マニュアル

https://drive.google.com/file/d/18hSZlNc1ShAA3MZj85b-wqMUak8uXH-a/view?usp=sharing ※マニュアルは予告なく更新されることがあります。常に最新のマニュアルを参照してください

完成品

・希望がある場合に完成品を作成することがあります。 ・パーツは標準的なパーツを使用する予定での予価で、予告なく変更することがあります。（抵抗は、標準で超高精度抵抗を使用し、セラコン等も特性の良いもの等を選定して使用します。） ・パーツの仕様で不明な点や不安がある場合は、事前にお問い合わせください。 ・パーツの入手が困難な場合は、お待たせしたりキャンセルすることがあります。 ・完成品は3ヶ月の動作保証付きです。
