PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など

Physical (worldwide shipping)

BuyeePurchase via Buyee
Buyee is a third party service for shipping your items globally. Read More
  • ESP32-S3-MINI-1 [74th-G042]
    Ships within 3 days
    Physical (direct)
    500 JPY
  • ESP32-S3-WROOM-1 [74th-G023]
    Ships within 3 days
    1 left in stock
    Physical (direct)
    400 JPY

Physical (ship to Japan)

About Gift

PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など
PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など
PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など
PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など
PCB SMT ステンシルお裾分け品:ESP32-S3-MINI-1、RP2040など

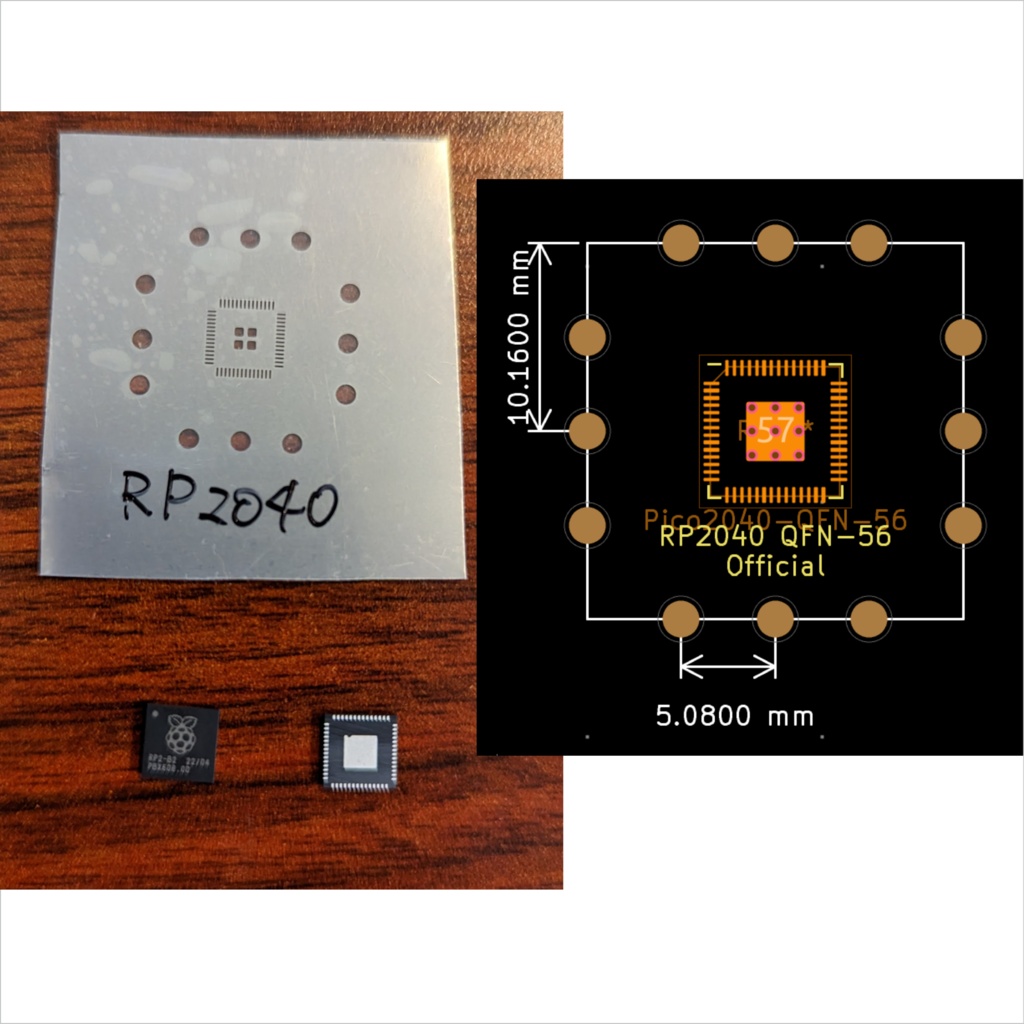

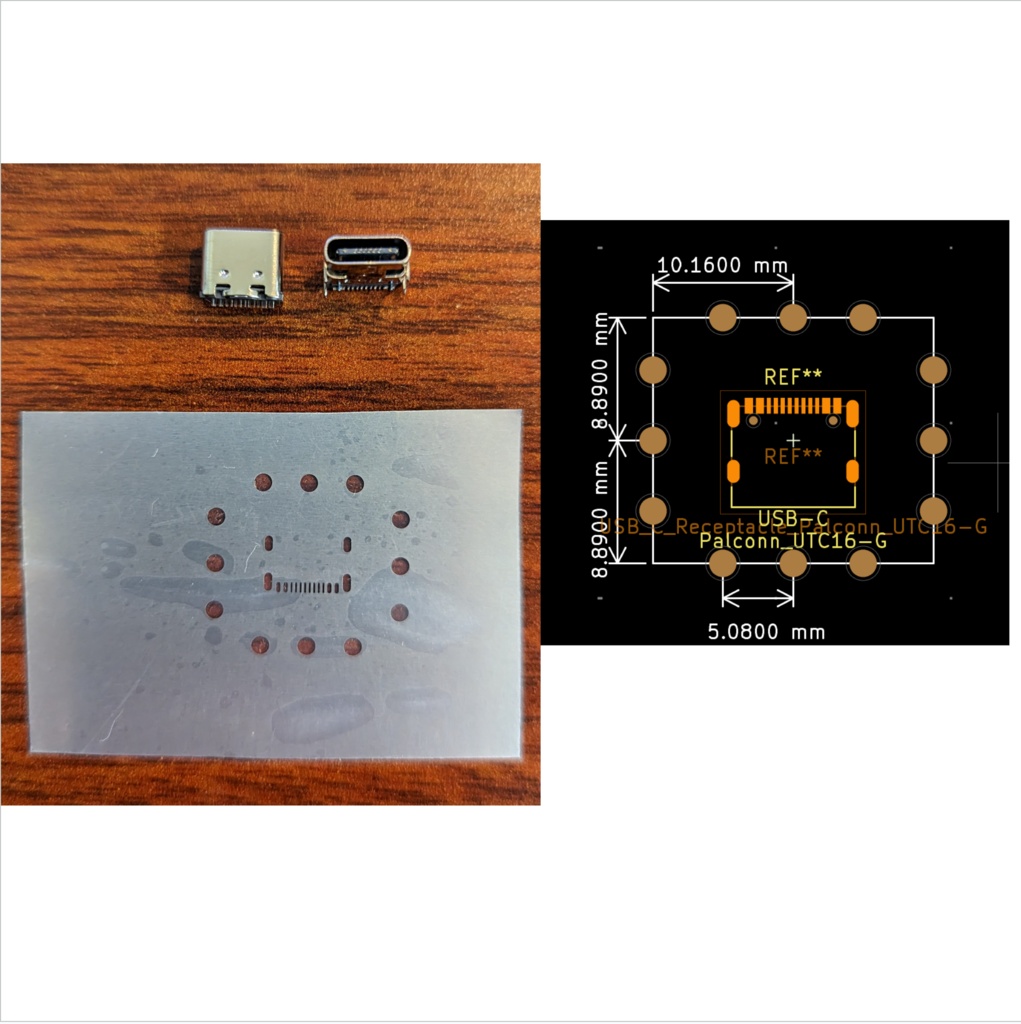

汎用に使えるステンシルを作ったため、そのお裾分け商品です。 ・ESP32-S3-MINI-1（SMD） ・RP2040（FQN-54 ピッチ0.5mm） ・USB-C ソケット（KiCad: USB_C_Receptacle_Palconn_UTC16-G） ・ESP32-S3-WROOM-1 ステンシルには、フットプリントの中央を基準として、位置合わせ様の穴が空いています。PCBを作る場合にはこちらの利用も検討ください。穴の位置については画像を参照ください（穴のピッチは 5.08mm です）。 ステンシルは本来大きなサイズのものをはさみで切り離したものです。 多少のゆがみはございますが、実装に問題ないと思っています。 この点についてはご了承ください。

フットプリント

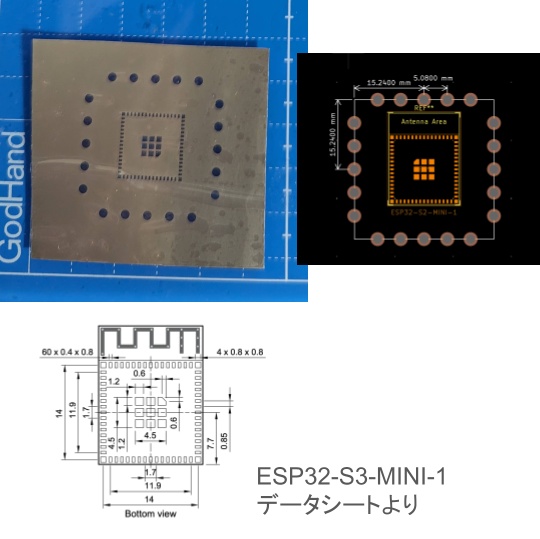

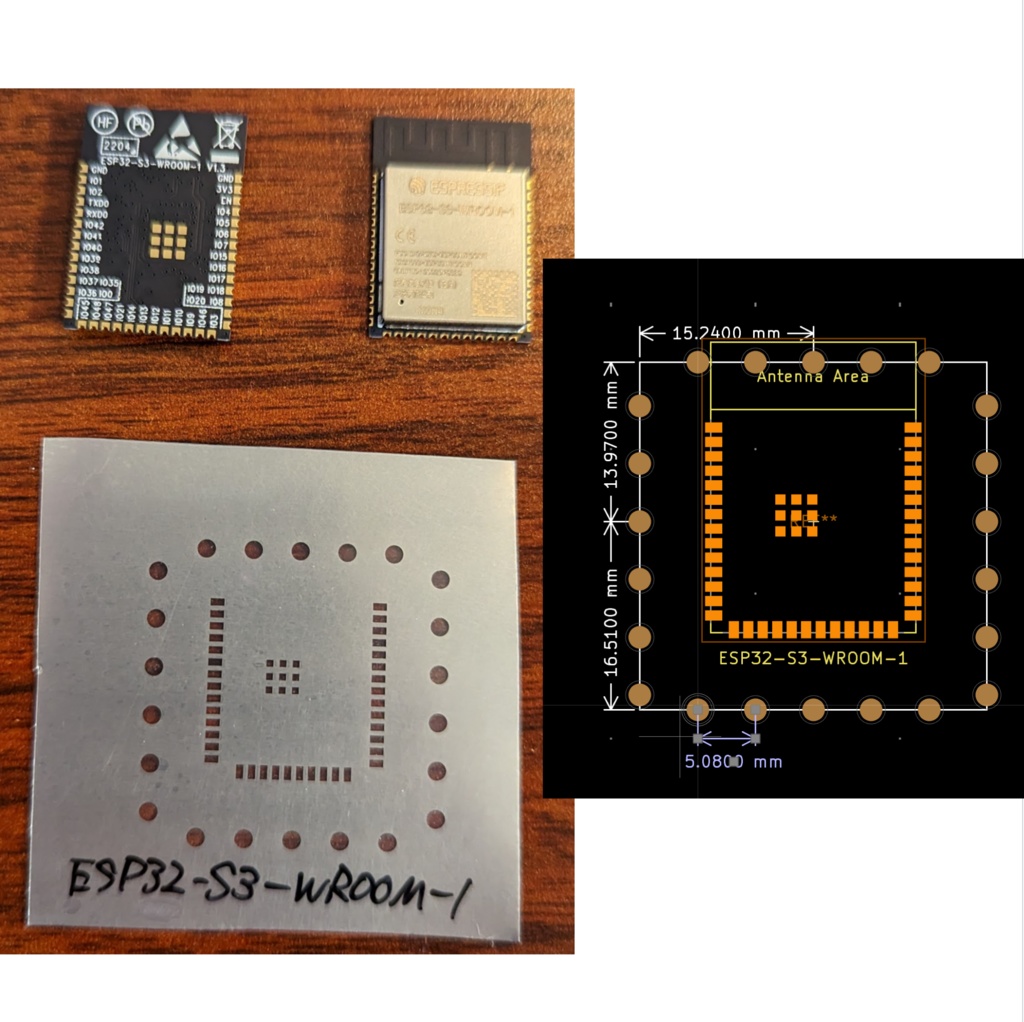

ESP32-S3-MINI-1 はEspressif のKiCad Library にあるものを利用しています。同型で技適認証を得ているモジュールとしては以下があります。 - ESP32-S3-MINI-1（LCSC: https://www.lcsc.com/product-detail/C2913206.html） - ESP32-S2-MINI-2（LCSC: https://www.lcsc.com/product-detail/C3013906.html) RP2040 は Raspberry Pi のデータシートサイトにある以下に含まれているものを使用しています。 https://datasheets.raspberrypi.com/ rp2040/Minimal-KiCAD.zip USB-Cソケットは KiCad に付属する USB_C_Receptacle_Palconn_UTC16-G のフットプリントを利用しています。 ESP32-S3-WROOM-1 は Espressif のKiCad Library にあるものを利用しています。 https://github.com/espressif/kicad-libraries

使ってみたところ

私の方で、RP2040 をステンシルを使って実装しようとしてみましたが、目視でのランドの位置とステンシルの位置合わせが思いのほか難しかったことと、0.4mmピッチのクリームはんだの印刷が上手くいかず、全てのはんだがくっついた形になってしまっていました。 このステンシルがあるからと言って実装に成功する訳ではないことをご了承ください。
