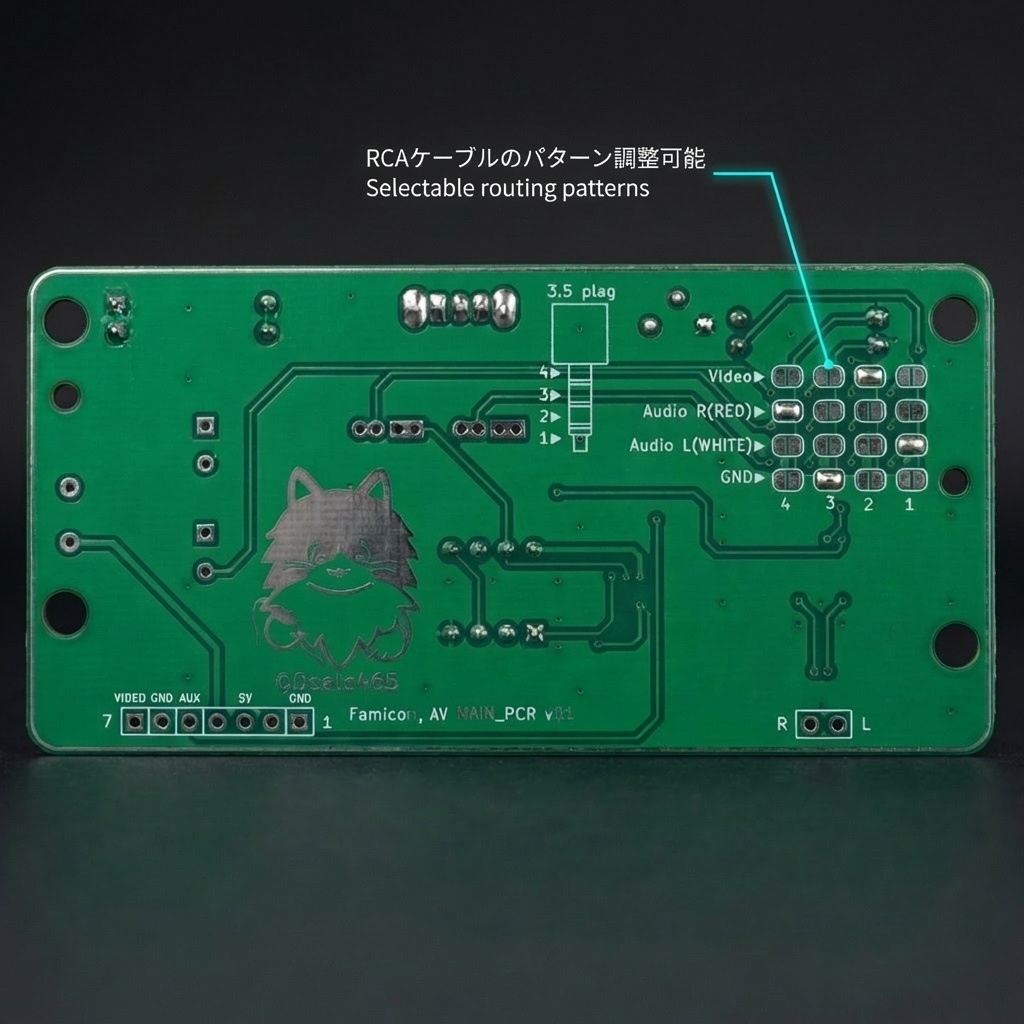

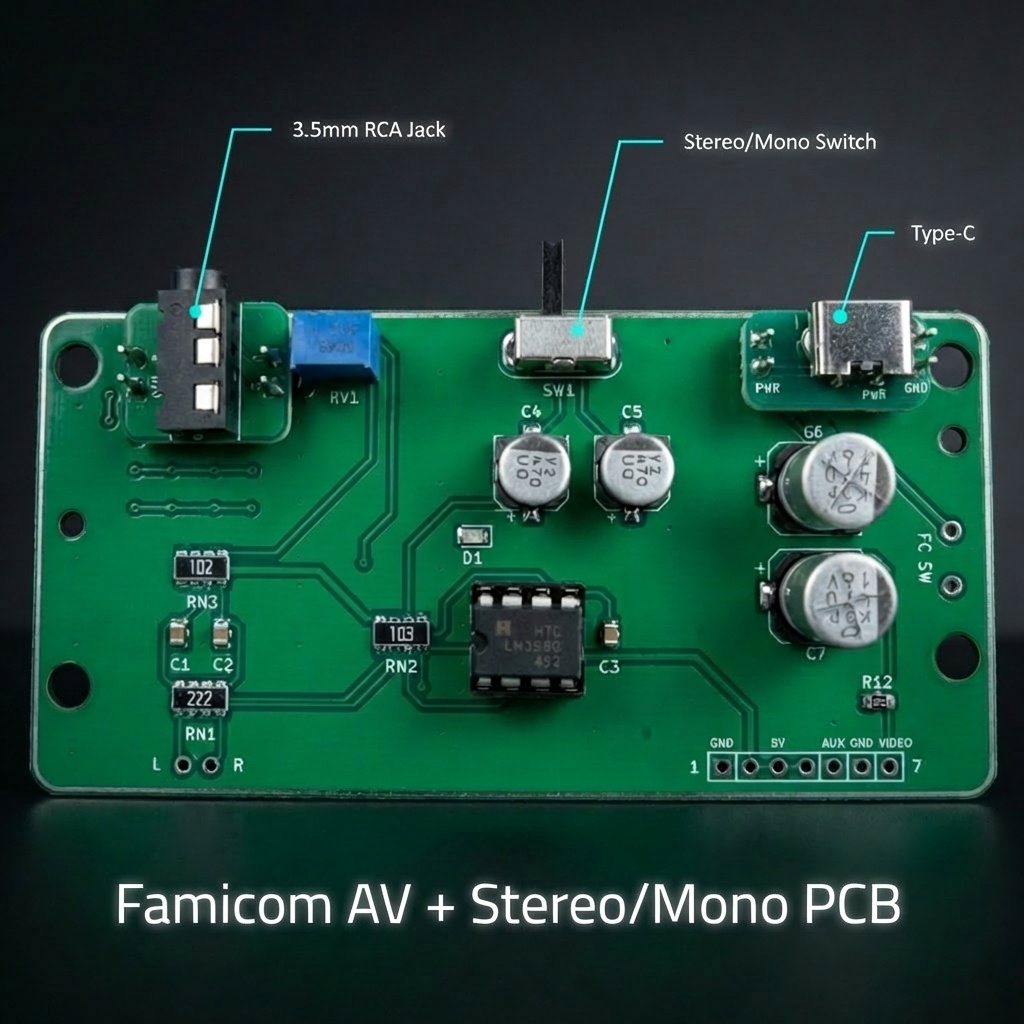

*English is below after Japanese. ファミコン前期型(FFマーク無し)をAV出力化し、拡張音源を別チャンネルで鳴らせるカスタム基板です。 RFモジュールを取り外し、こちらのカスタム基板へ差し替えて使用します。 === このアイテムでできること === - RCAケーブル(黄・白・赤)によるビデオ／音声出力。 - 本体音声と拡張音源を左右別チャンネルで出力(疑似ステレオ)。 - USB Type-Cによる電源供給。 - 拡張音源の音量調節が可能。 - オペアンプはソケット実装のため、お好きな品種へ差し替え可能です。 === 操作・設定方法 === 音量調節: 基板上の半固定抵抗で、拡張音源の音量を調整します。 オペアンプ交換: ソケットへ差し替えるだけで音の傾向を変更できます。標準では汎用品を実装しています。 === 対応機種・難易度・必要なもの === - 対応機種: ファミコン 前期型(FFマーク無し)専用。後期型(FFマーク有り)、Newファミコン、ツインファミコンには対応していません。 - 難易度: 中級者向け。はんだ付け作業と、基板構造に関する一定の知識が必要です。 - 必要なもの: 分解用のドライバー、はんだごて、RCAケーブル、USB Type-Cケーブルおよび電源(いずれも付属しません)。 === こんな人におすすめ === - RF出力のままのファミコンを、現行のテレビやキャプチャ機器へ接続したい方。 - 拡張音源対応ソフトの音を、本体音声と分けてしっかり鳴らしたい方。 - オペアンプの差し替えで音作りを楽しみたい方。 === 免責・保証・発送 === - ファミコン本体、RCAケーブル、USB電源は付属しておりません。 - 免責事項: 本製品の取り付けに伴う本体の故障や破損等については一切の責任を負いかねます。自己責任で作業してください。 - 保証: 初期不良(通電・作業前の破損)を除き、返品・交換はいたしかねます。はんだ付け・取り付け作業の開始後に発生した不具合についてはサポートいたしかねます。 - 仕様: 個人製作(同人)作品です。デザインや仕様は予告なく変更される場合があります。 - 発送: クリックポスト(追跡あり)にて発送いたします。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ Product Overview: Famicom AV Output & Stereo Sound PCB This custom PCB replaces the RF modulator of an original Famicom (first model), adding composite video output and separate audio channels for the internal and expansion sound. === What This Item Can Do === - Composite video and audio output via RCA cables (Yellow / White / Red). - The internal APU audio and the cartridge expansion audio are sent to separate channels (pseudo-stereo). - Power supply via USB Type-C. - Adjustable volume for the expansion audio channel. - Socketed op-amp: swap in the op-amp of your choice to change the sound character. === Operation & Settings === Volume: A trimmer potentiometer on the PCB sets the expansion audio level. Op-amp: A general-purpose op-amp is fitted as standard. It sits in a socket, so it can be replaced without soldering. === Compatibility, Difficulty, & Requirements === Compatibility: Exclusive to the Famicom first model (without the "FF" mark). Not compatible with the second model, the New Famicom, or the Twin Famicom. Difficulty: Intermediate. Soldering skills and a basic understanding of PCB architecture are required. Tools & Parts: A screwdriver, a soldering iron, RCA cables, and a USB Type-C cable with a power source. None of these are included. === Recommended For === Players who want to connect an RF-only Famicom to a modern TV or capture device. Those who want the expansion audio of compatible cartridges to come through clearly, on its own channel. Anyone who enjoys tuning the sound by swapping op-amps. === Disclaimer / Warranty / Shipping === - Not Included: The Famicom console, RCA cables, and USB power supply are not included with this item. - Disclaimer: I cannot be held responsible for any damage or failure of the console resulting from the installation of this product. Please perform all work at your own risk. - Warranty: Returns or exchanges are only accepted for initial defects (e.g. damage or power issues before any installation work is performed). We cannot provide support or warranty coverage for any issues occurring after soldering or installation has begun. - Notes: This is a personally developed (doujin/indie) product. Design and specifications may change without prior notice. - Shipping: Shipped via Click Post (with tracking) within Japan.
