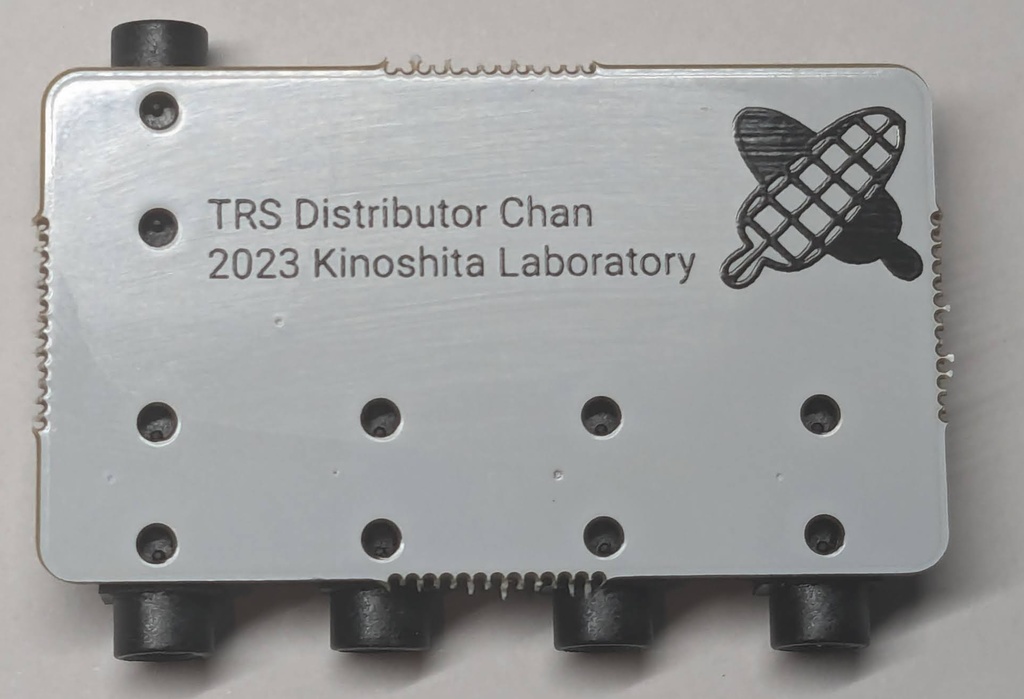

TRSディストリビューターちゃんは 3.5mmTRSの信号を分配したり合成したりすることができる、電源不要のパッシブ回路基板です。 Sync信号をカスケードせずに並列で使いたい時など、人生のどこかの場面で役に立つことがあるかもしれません。
使い方

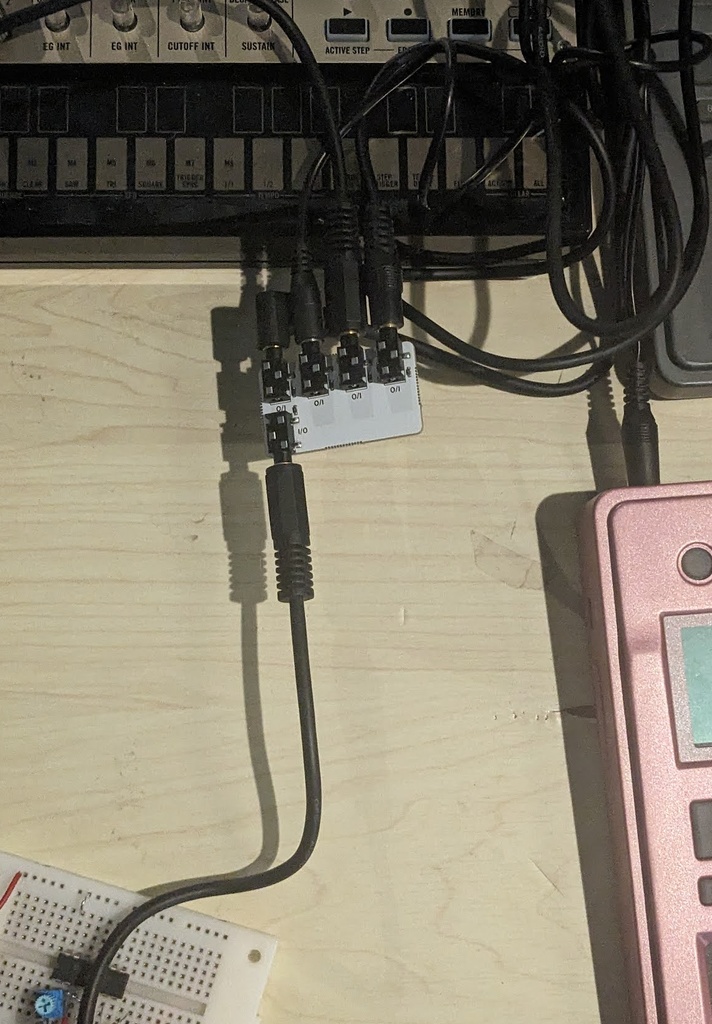

全てのI/Oは同じように作られていて、差はありません。どこか1ヶ所から信号を入力すると、抵抗を介して他の端子に出力されます。 複数のI/Oから信号を入力すると、それらは抵抗を介してミックスされ、他の端子に出力されます。 パッシブなので相性問題などで動かないことがあると思います。Sync信号で、下記製品の動作を確認しています。 - KORG electribe/electribe sampler(I/O) - KORG volca keys(I/O) - 74HC14 (Outのみ) 抵抗は200オームあるので、ヘッドフォンの分配には使えません。音が出なくなります。
回路図など
こちらにあります。 https://github.com/kinoshita-lab/TRS-Distributor-chan
