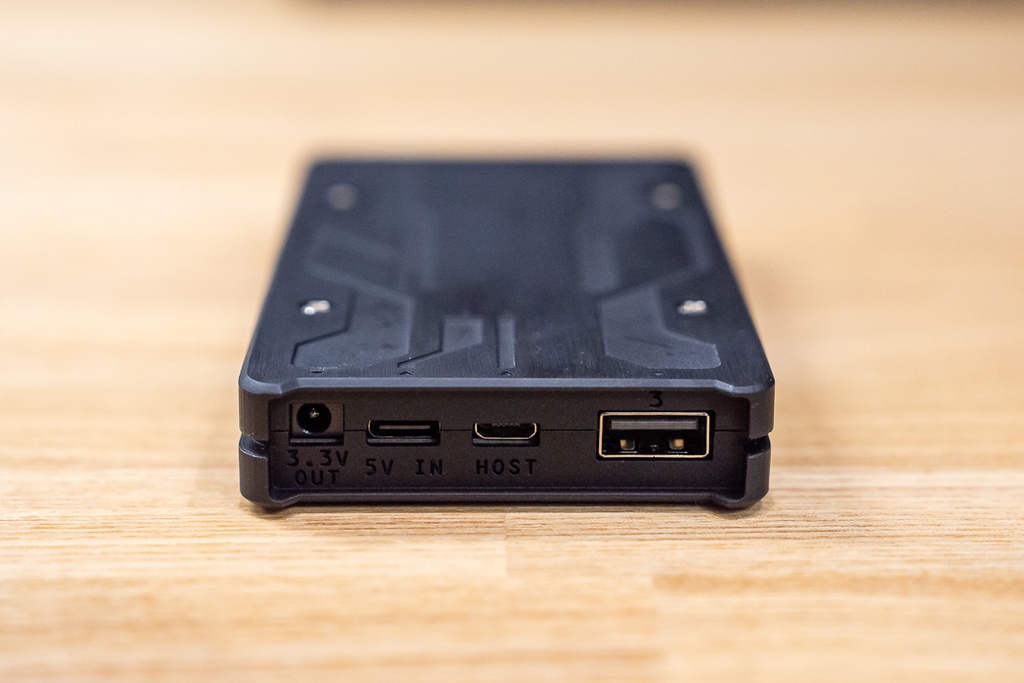

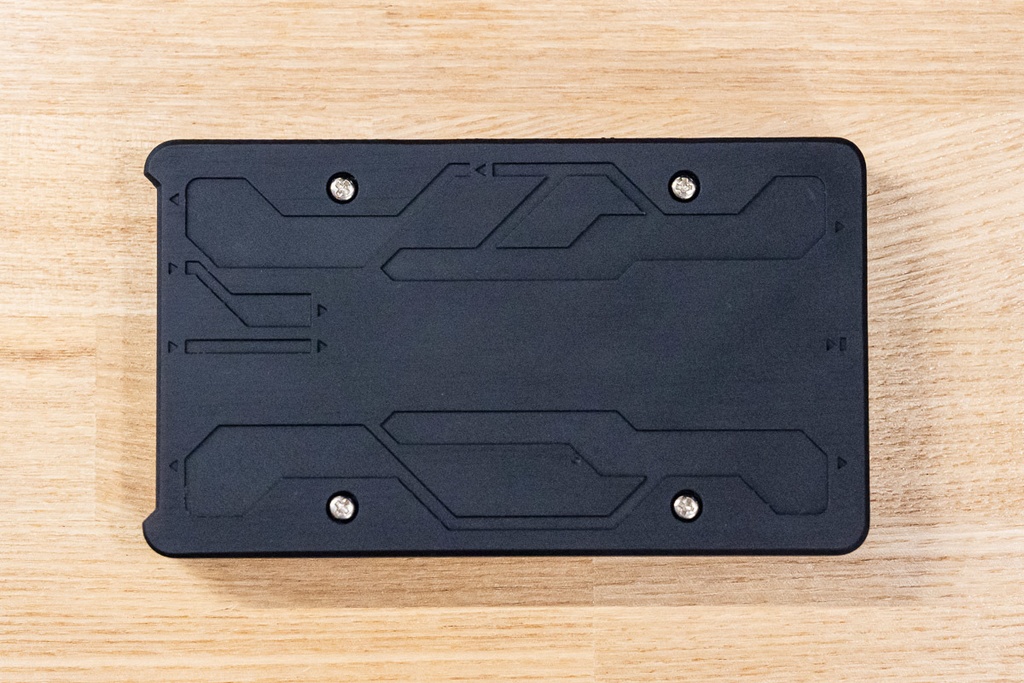

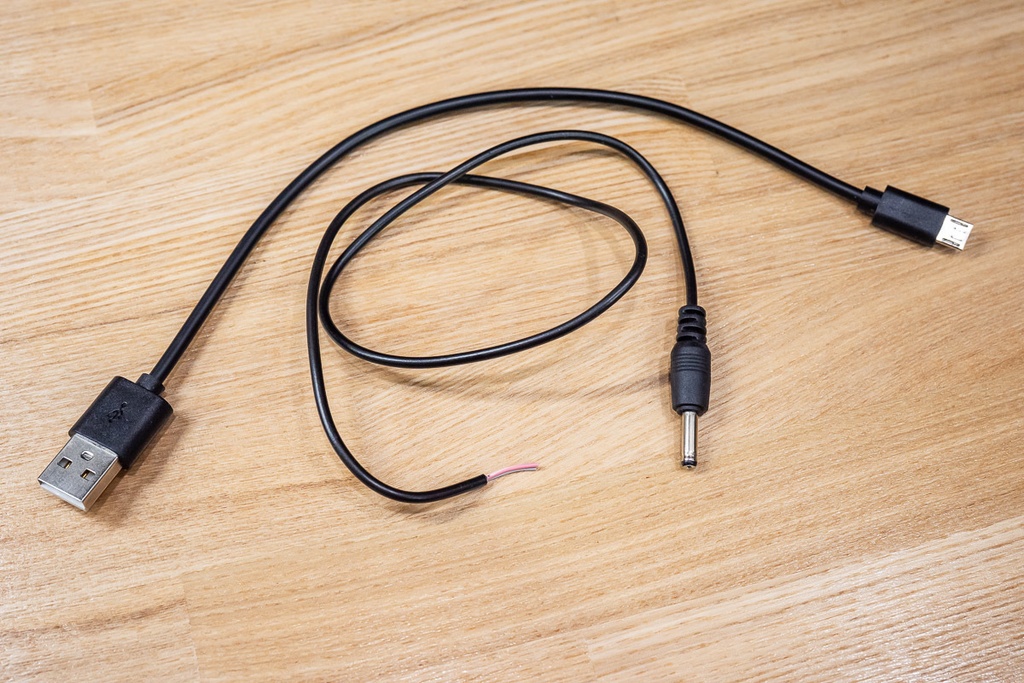

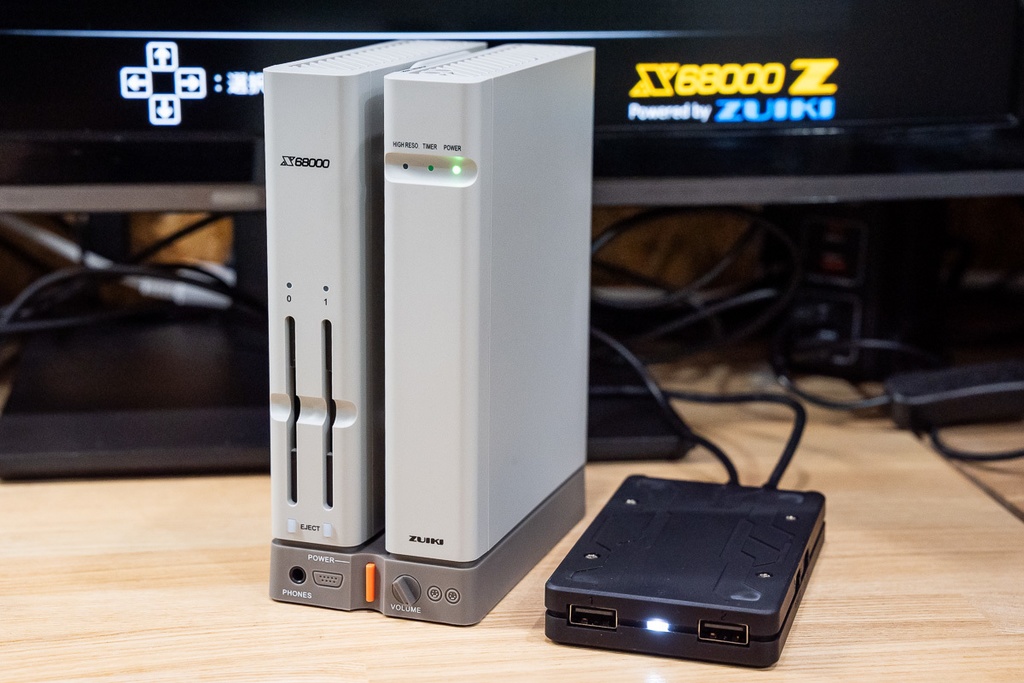

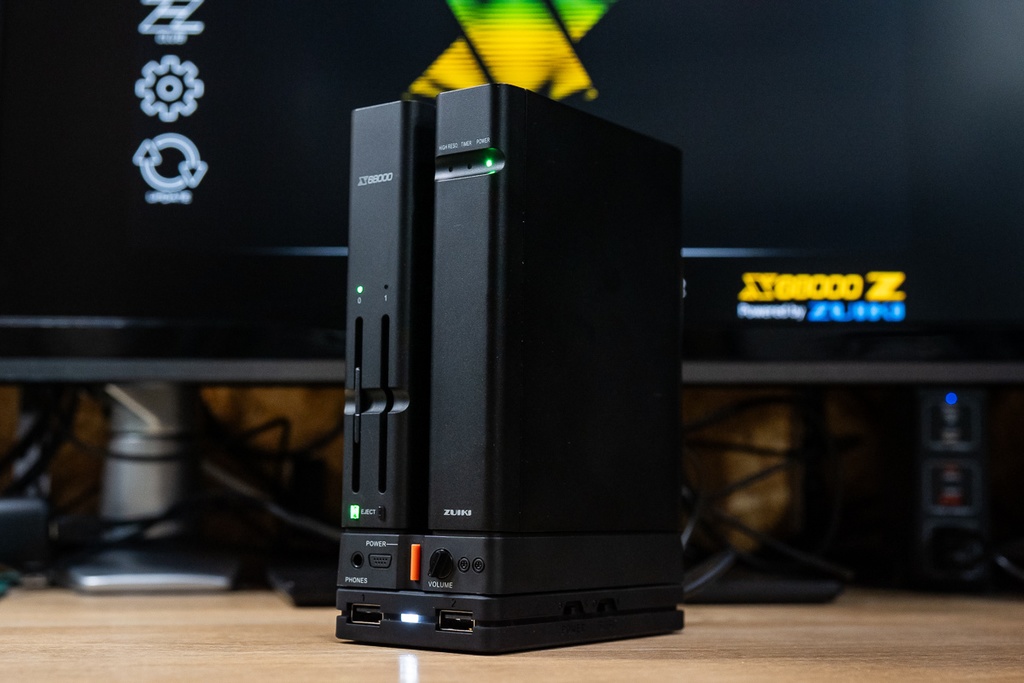

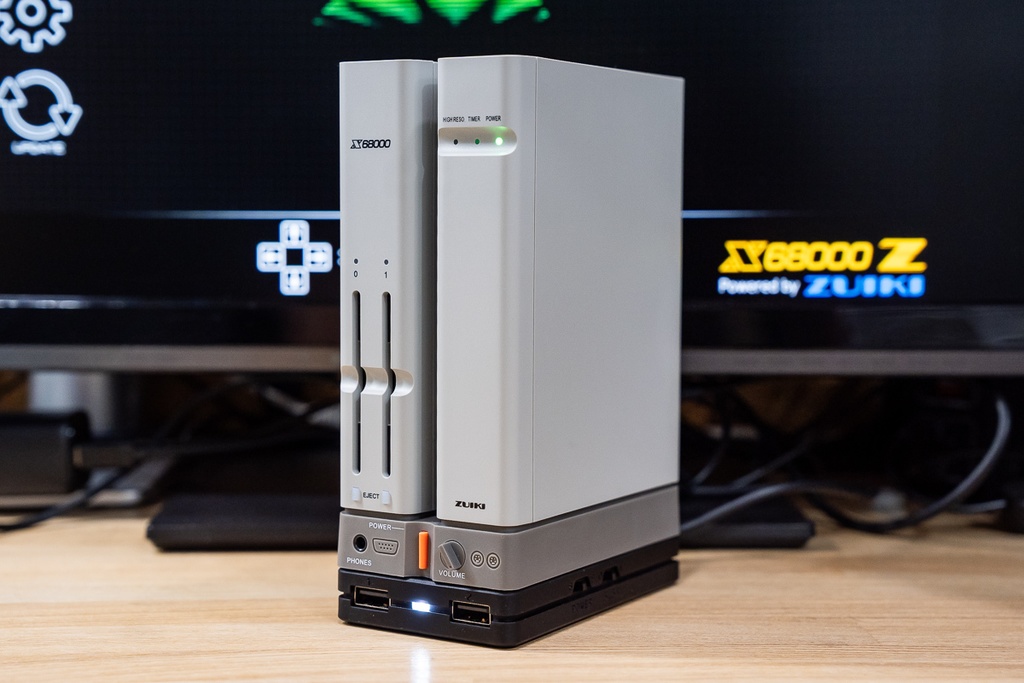

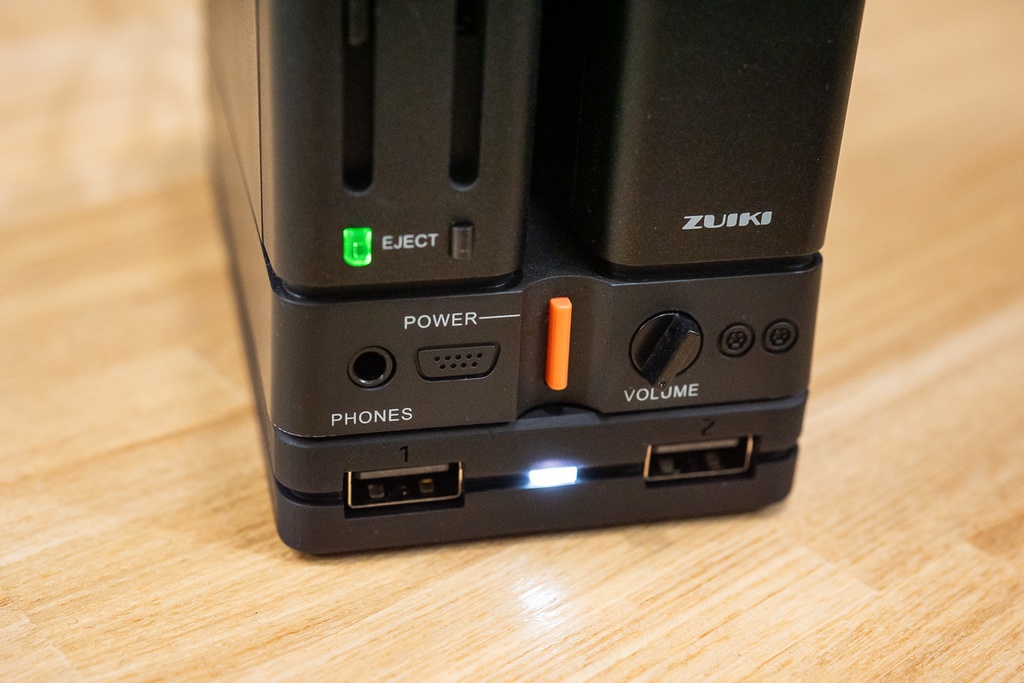

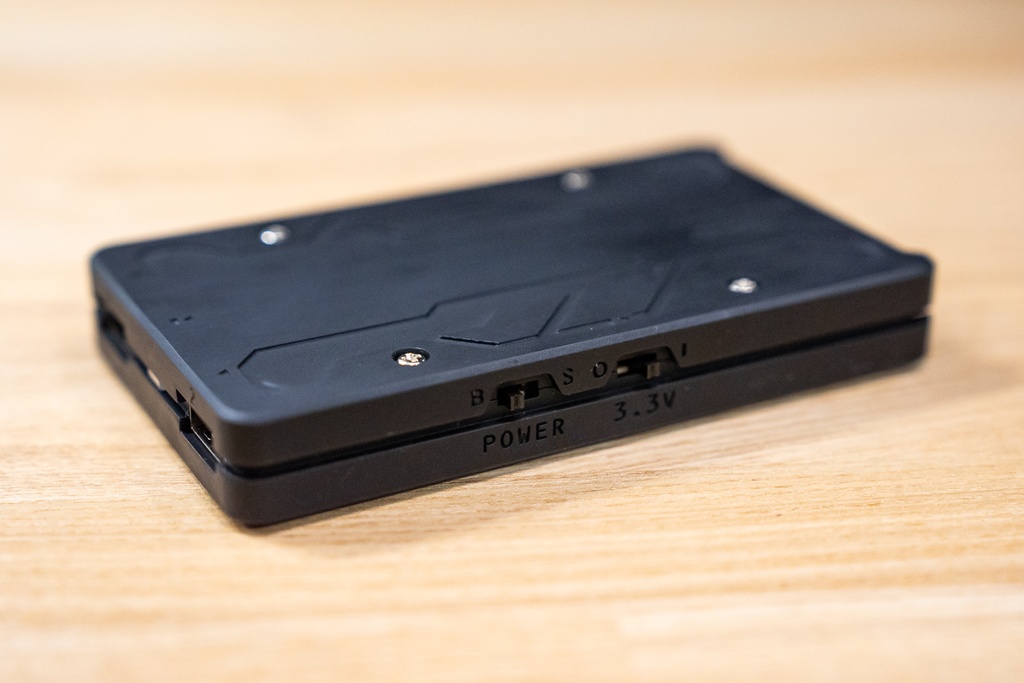

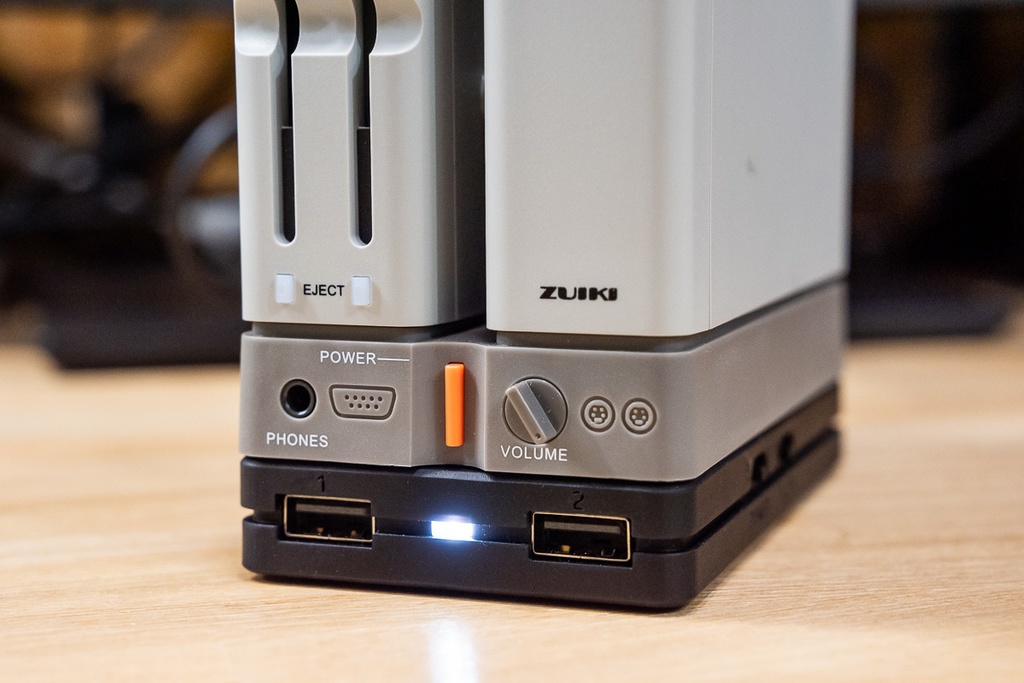

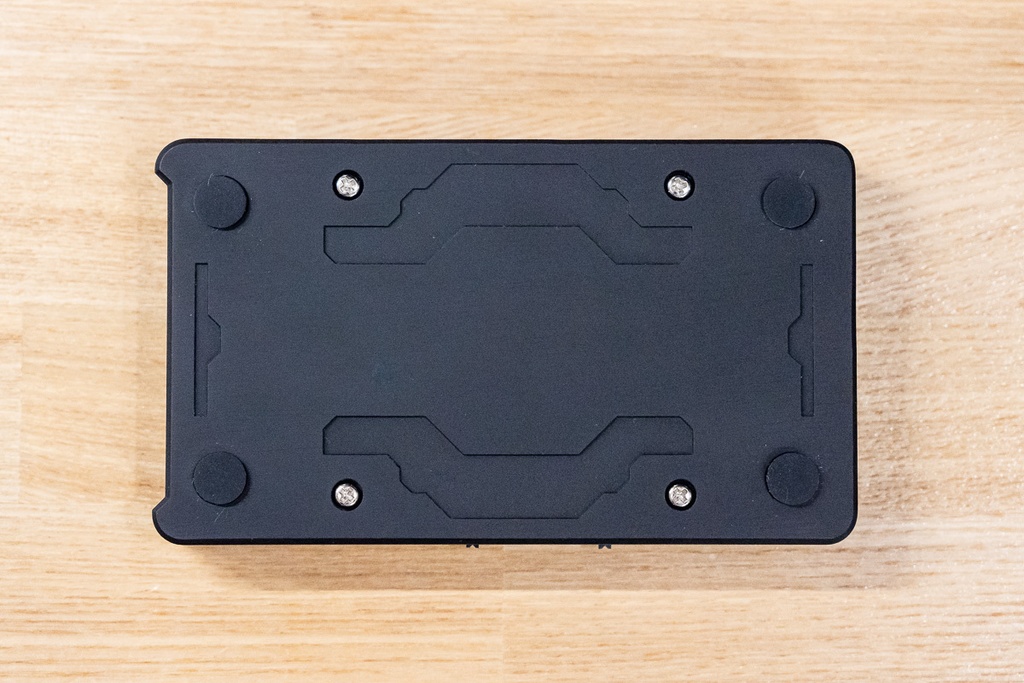

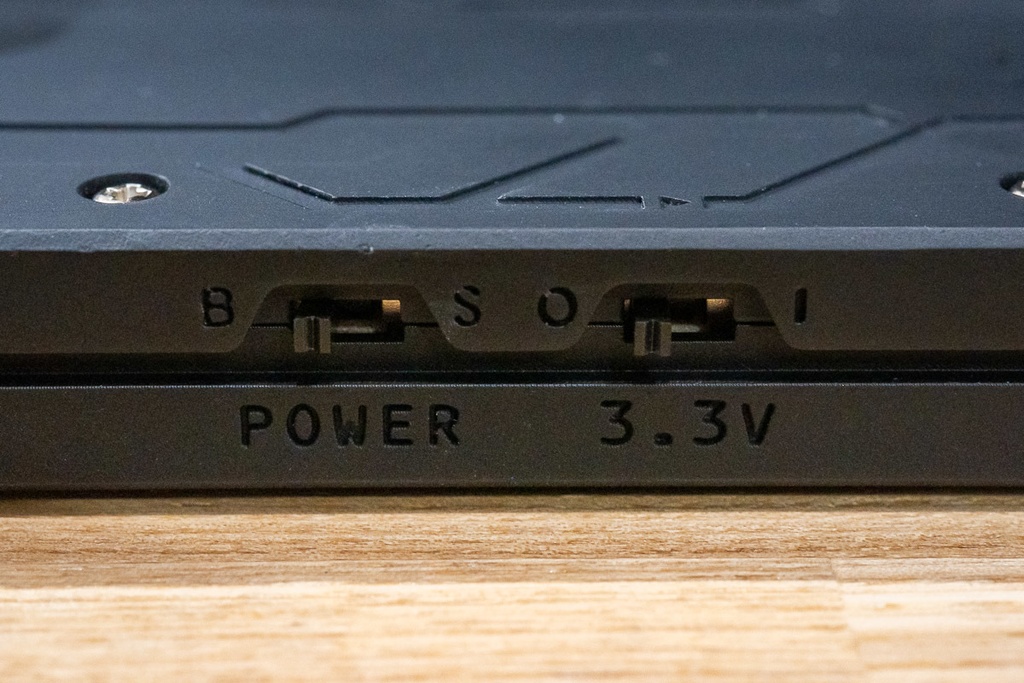

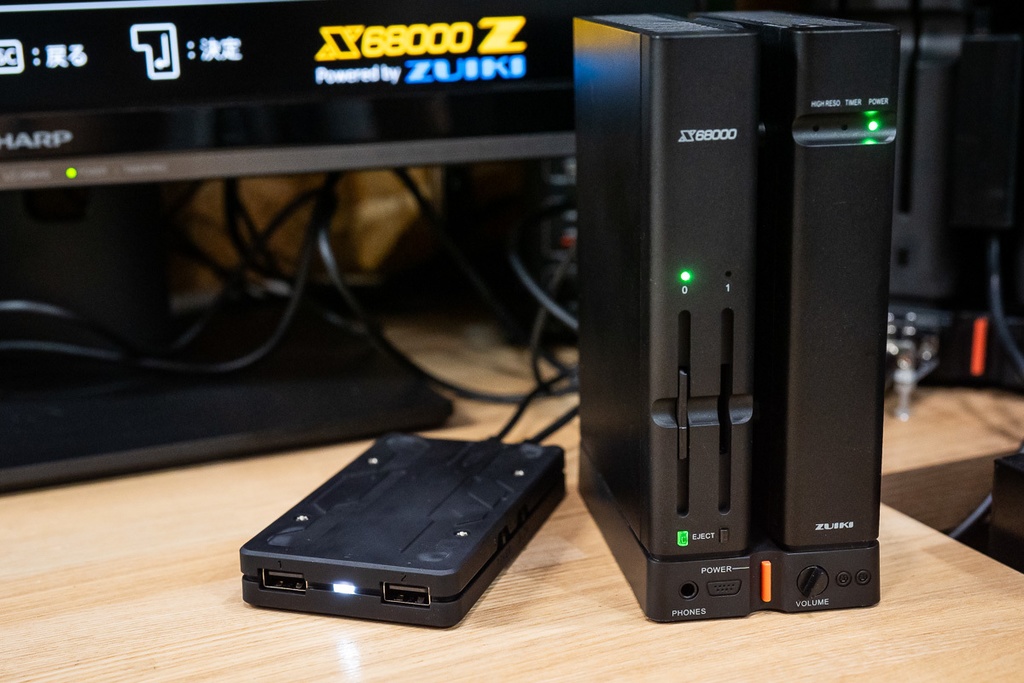

「UHB68Z」は、X68000 Zのために開発したUSBハブです。X68000 Zの底面にスタッキング出来るよう、ケースを設計してあります。USBハブと言う元来の機能上、他のUSBポート搭載端末でも使えますが、スタッキングする事でもたらされるX68000 Zとの一体感が、この製品の最大の特徴です。 UBH68Zの各入出力にはESD保護チップを搭載し、バスパワー、セルフパワーともに過電流・逆流防止用の保護回路がついています。バス／セルフパワーは、本機側面のスイッチにより手動で切り替えられます。 加えて3.3V出力を備えています。こちらも本機側面のスイッチでON/OFF出来ます。 ==================== ■スペック ==================== ▼USBポート Type-A（USB High Speed） x3 ▼USB I/O（X68000 Z等のホストマシン接続用） microUSB x1（5V / 最大0.3A） ▼DC入力（セルフパワー） USB Type-C x1（5V / 最大1.5A、USB PD系ACアダプターも使用可） ▼DC出力 3.3V x1（外径3.5mm/内径1.35mm DCジャック、センタープラス） ==================== ■付属品 ==================== microUSBケーブル（約25cm） DCケーブル（約50cm、3.3V出力用） （DCジャック仕様：外径3.5mm／内径1.35mm） セルフパワー供給用のACアダプターとUSB Type-Cケーブルは付属しません。5V/1.5A以上を供給可能なUSB／USB PD対応のACアダプターを別途ご用意ください。 ==================== ■3.3V出力の使用に際して ==================== X68000 Zと他のUSB機器も組み合わせて使用する場合、セルフパワーモードでの使用を推奨します。 ==================== ■禁止事項 ==================== 3.3V使用にも関連しますが、X68000 Z本体のUSB回路は非常に脆弱です。そのため、特にアンプ等の電源やバッテリー充電用に、UBH68ZおよびX68000 Zを使うことは絶対にやめてください。 たとえば、X68000 ZにレトロPCやレトロゲーム界隈で流行っているダイソーの300円スピーカーの電源入力であるUSBコネクタを繋げると、X68000 ZのUSB回路が破壊されます（実証済み）。そのまま接続し続けていると、X68000 ZのSoCも破壊します（実証済み）。 ==================== ■留意事項 1 ==================== ケースは光造形3Dプリンターにより出力された物です。3Dプリント中や切削研磨した際についた積層痕や切削痕、小傷や多少の荒れ等があります。これは仕様であり、返品交換の対象にはなりません。どうかご了承ください。 ==================== ■留意事項 2 ==================== 2024年7月現在、ファームウェア更新時（BIOS起動時）にUBH68Zを介してX68000 Z用キーボードを接続すると、キーボードが反応しなくなり、更新操作が行えません。キーボードから操作を行うには、本体のUSBポートへ、キーボードを直接接続する必要があります。 これは他のUSBハブでも同様に起きる現象で、UBH68Zの不具合ではありません。X68000 Z本体側の問題です。バスパワー／セルフパワー無関係に発生します。 もちろんX68000 Zのランチャーやゲーム、エミュレーター起動時は、UBH68Zを介してUSBキーボードを使うことが出来ます。 ==================== ■免責事項 ==================== 当製品および付属品の使用や加工により生じた、あらゆる故障や事故等の不利益について、作者および販売者は一切の責任を負いません。使用者の責任においてご使用ください。 また、当製品はX68000 Z製造元の株式会社瑞起様とは一切無関係の個人製作ハードウェアです。当製品について、瑞起様へお問い合わせをしたり、サポート等を要求する事はお止めください。 その他、追加の写真や情報については、下記リンクよりガイドページをご覧ください。 https://www.jumbo-stickies.com/sticky/node/4620
