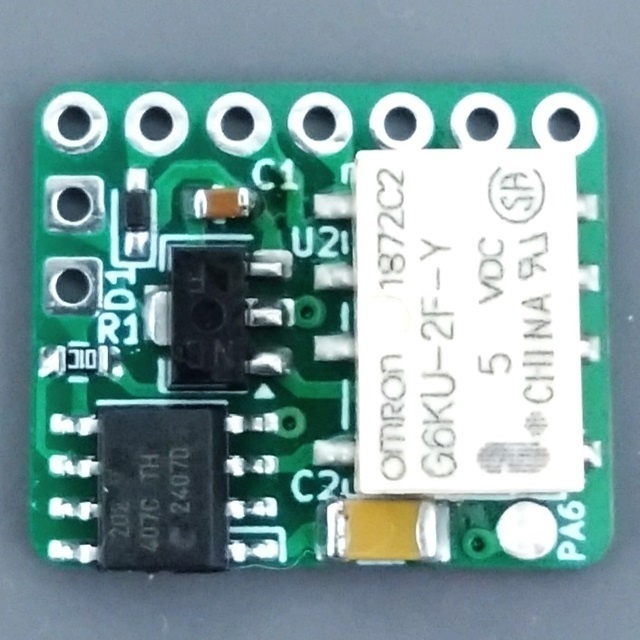

True Bypass Relay Module Micro
Physical (worldwide shipping)
- Ships within 7 days1 left in stockPhysical (direct)1,400 JPY
Physical (ship to Japan)
- Ships within 7 days1 left in stockPhysical (direct)1,400 JPY

モーメンタリースイッチを接続して、エフェクターのトゥルーバイパスとインジケーターLED切替を行うことができるモジュールです。モーメンタリーモード(スイッチを押している間のみエフェクトオン)に設定することが可能です。 ※スイッチは付属しておりません。 <配線方法> IN → 入力ジャック SND → エフェクト基板の入力 GND → グラウンド(アース) RTN → エフェクト基板の出力 OUT → 出力ジャック 9V → 電源 LED → LEDの電流制限抵抗とLED SW → モーメンタリースイッチ <機能設定> スイッチを押す度にエフェクトオンとバイパスが切り替わる通常モードと、スイッチを押している間のみエフェクトオンになるモーメンタリーモードがあります。また、電源を入れたときに自動でエフェクトオンにするかどうかを設定できます。設定は自動保存され、電源を切っても記憶されています。 ・起動時エフェクトオン機能切替 スイッチを押しながら電源を入れます。設定完了時にLEDが2回点滅します。 ・モーメンタリーモード・通常モード切替 スイッチを押しながら電源を入れ、そのまま約3秒間スイッチを押し続けます。設定完了時にLEDが3回点滅します。 詳細説明はこちらへ↓ https://github.com/kanengomibako/TrueBypassRelayModule/tree/master/Micro 使用可能電源電圧:7V~20V 消費電流:3mA(オン・オフ切替の一瞬のみ21mA消費電流増加) 外形寸法:幅 18 mm × 奥行 15 mm × 高さ 7 mm
