【Blenderアドオン】Points Alignment
- Digital0 JPY
選択した頂点から直線や面を取得して、その上に頂点を整列させるアドオンです。 ガタついているところの修正や、斜めになっているところなどのスケールによる修正が難しい箇所での使用を想定しています。
導入方法

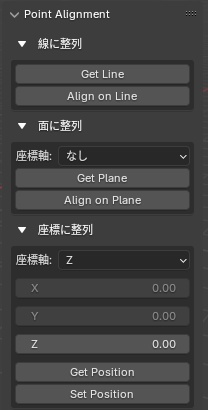

1. ダウンロードしたファイルをBlenderにアドオンとして読み込んでください。 2. 編集モードにて、サイドメニューの「Edit」に 「Point Alignment」が追加されていれば導入成功です。
使用方法
【直線上に整列する場合】 1. 頂点を2つ選択し、「Get Line」を押す。 2. 整列させたい頂点を選択して、「Align on Line」を押すと、直線との最近接点に頂点が移動します。 【面上に整列する場合】 1. 頂点を3つ選択し、「Get Plane」を押す。 2. 整列させたい頂点を選択して、「Align on Plane」を押すと、面との最近接点に頂点が移動します。 面に整列する場合は、座標軸の選択から特定の軸のみ移動させることができます。必要に応じて変更してください。デフォルトの「なし」の状態では、面上の最近接点に頂点を整列します。 【座標で整列する場合】 1. 移動させたい座標軸を選択する 2. 移動させたい座標を数値で入力する 3. 移動させたい頂点を選択し「Set Position」を押すと、指定した座標軸の指定の座標に頂点が整列されます。 頂点を選択し「Get Position」を押すと、選択されている頂点から座標の平均値を取得することができます。 トポロジーが汚い場合は、整列後にリラックス等で調整してください。
使用上の注意
・選択した頂点の座標から直線や面を計算しているため、直線を計算する際に頂点が同一座標にあったり、面を計算する際に頂点が一直線に並んでいる場合など、直線や面を計算することができない場合があります。 ・座標軸を指定した際、オブジェクトのトランスフォームに回転が入っている場合、ワールド空間の回転軸と一致しない場合があります。
動作環境（動作確認済み）
・blender 4.2.5
免責
データを使用したことによって発生した、いかなる損害・損失・その他不利益等には、当方は一切の責任を負いません。
更新履歴
○2024-12-23 : 公開 ○2025-5-28 : v2.0 公開（座標で整列する機能の追加、UIデザインの変更） ○2026-3-15 : 値段の変更
