USB(TYPE-C)シリアルコンバーター
USB(TYPE-C)シリアルコンバーター

本当はESP32ダウンローダーとして作るつもりでしたがトランジスタの配線をしくじってしまい、ただのUSBシリアルコンバーターになってしまいました ENとIO0は動作しません(おかしなタイミングでHighになったりします) FT232RNLを使用しています 二度と作るつもりはないのであるだけになります 2枚目の回路図は本来あるべきだった回路図で、失敗した回路図は残っていませんが参考までに(Q1とQ2の向きを間違えました)

信号レベルについて

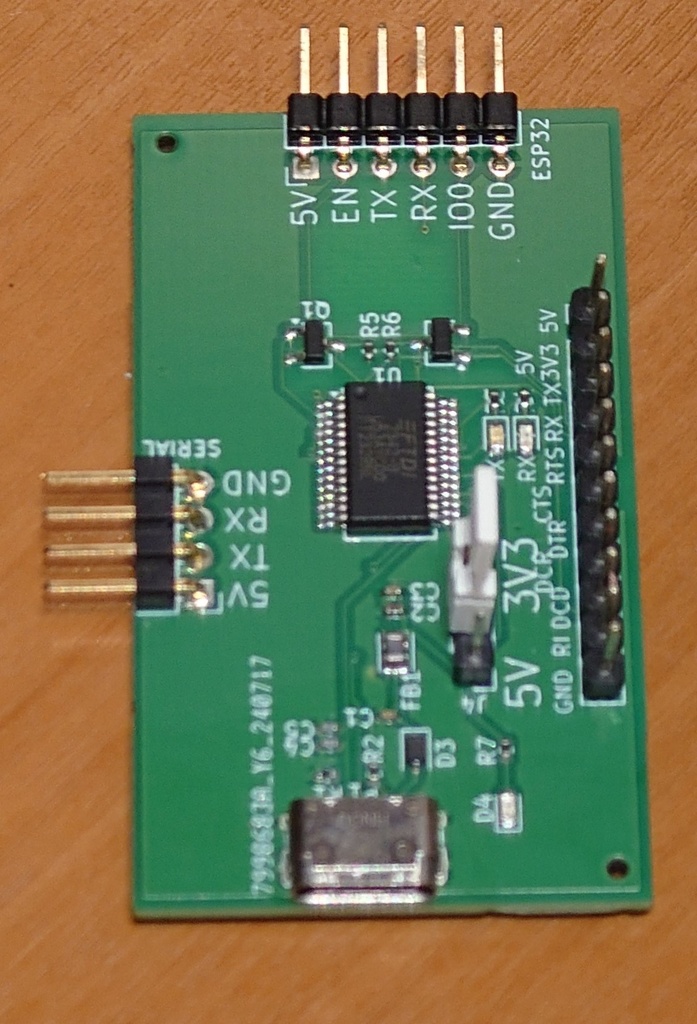

信号レベルは3.3Vと5Vをジャンパピンで切り替えます メインの電源はどちらを選択しても5Vのままです この写真の右側の端子に3.3Vを出力できるようになっていますが、3.3V出力を選択した場合は50mAまでしか出力できません

信号線について

CBUS以外のピンを全て外に出し、ヘッダも半田付け済です

ドライバについて

FT232RNLのデバイスドライバは自分でインストールしてください 一部のOSはもともと内蔵していることもあります
