フィラメントLEDコントローラー(予定より電流多め・排熱注意)
Physical (worldwide shipping)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
Physical (ship to Japan)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY

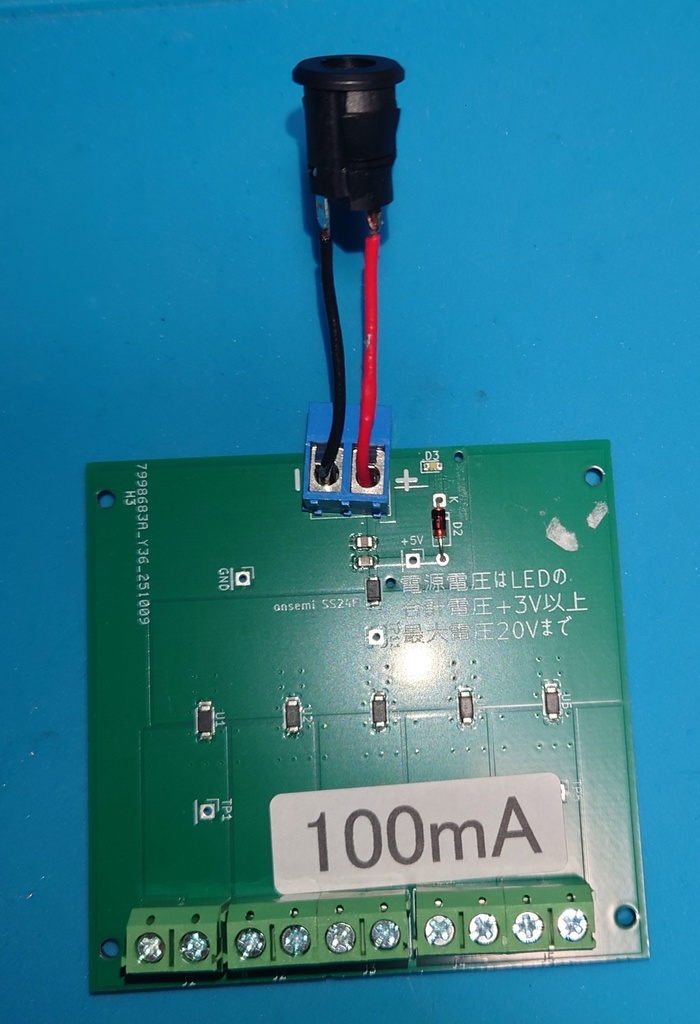

フィラメントLEDを光らせるためだけの基板です 本当は60mAで出力するつもりだったのですが100mAの定電流ダイオードを付けてしまいました 調光機能はありません 入力は20Vまで 5系統まで出力できます。全ての出力が100mAを出力します 電源電圧は5V-20Vまで 5.08mmのターミナルコネクタを半田付けしています またACアダプター用の5.5mm/2.1mmのDCジャック(センタープラス)をお付けします 保護用のショットキーダイオードと定電流ダイオードを間に挟んでいるため、 LEDの降下電圧+2.8Vの電圧が必要です
熱くなります
予定より大きめの定電流ダイオードを付けてしまったため、LEDの電圧に対してあまり大きな電圧を掛けないでください めっちゃ熱くなります 3VのLEDには入力は6-9V程度に留めてください 3VのLEDを直列に5個つなげた場合は18Vが最適になります(実際はもうちょっと低くてもいいですが) あまり熱くなると定電流ダイオードがシャットダウンして消灯→冷えたら点灯を繰り返すようになります そうなったら電圧を落としてください

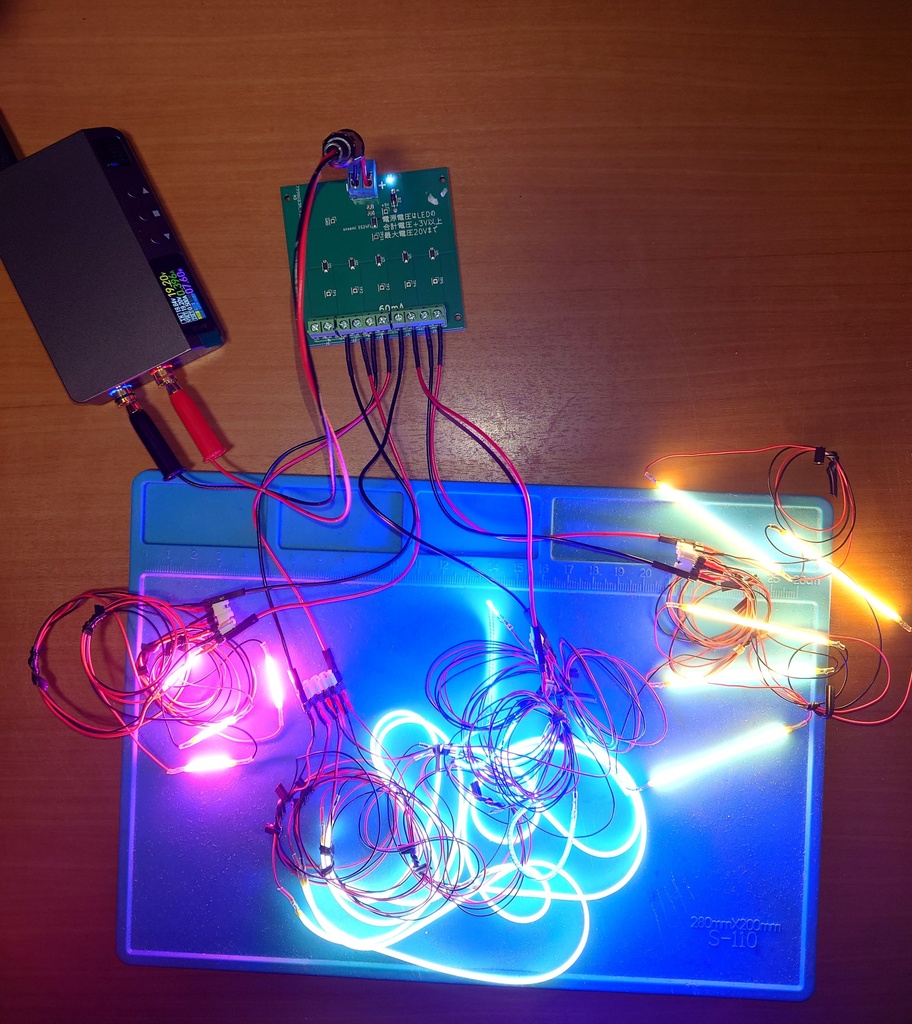

テスト用に
テストピンの穴があいてます 測定などに使用したい場合も便利です 入力電源部分の+5Vというシルクは間違っています 入力電源によって電圧は変わります
赤字です
次の機会があるかわかりませんが、あってもこの値段にはなりません
