アンプ用部品 定電圧安定化電源基板 PS2L (ガーバーデータのみ)
- Digital200 JPY

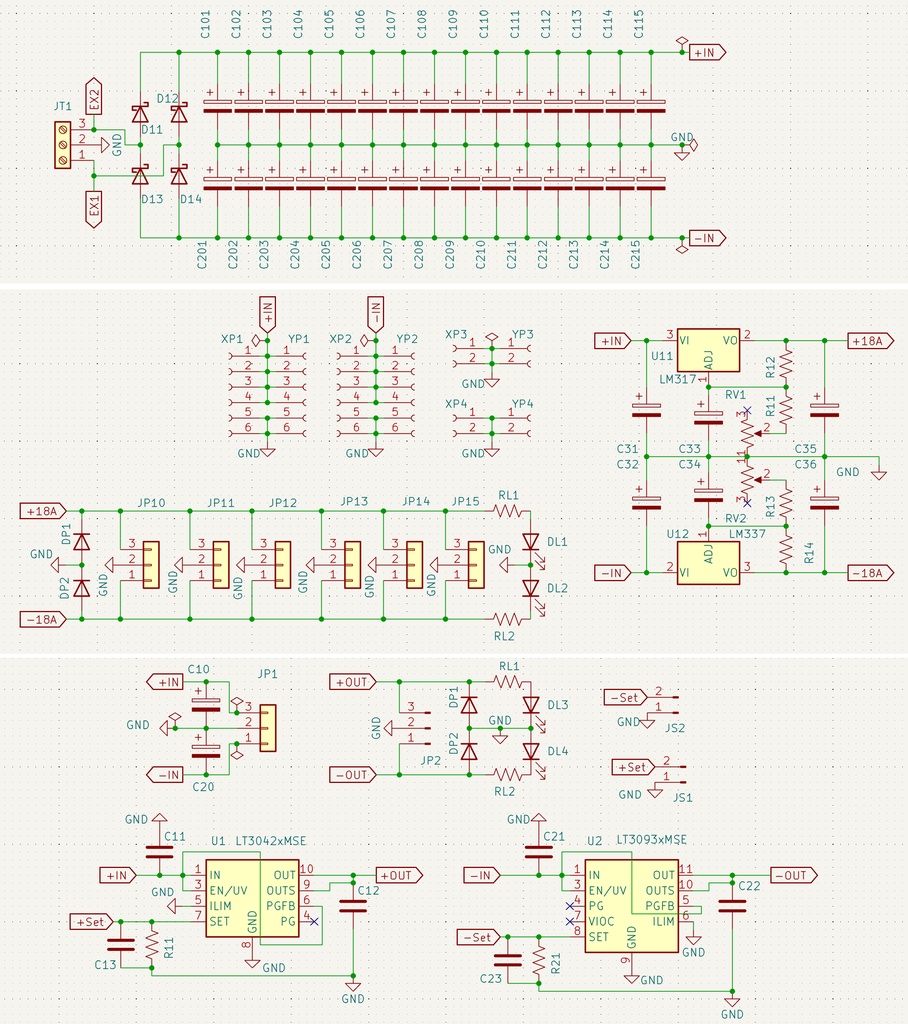

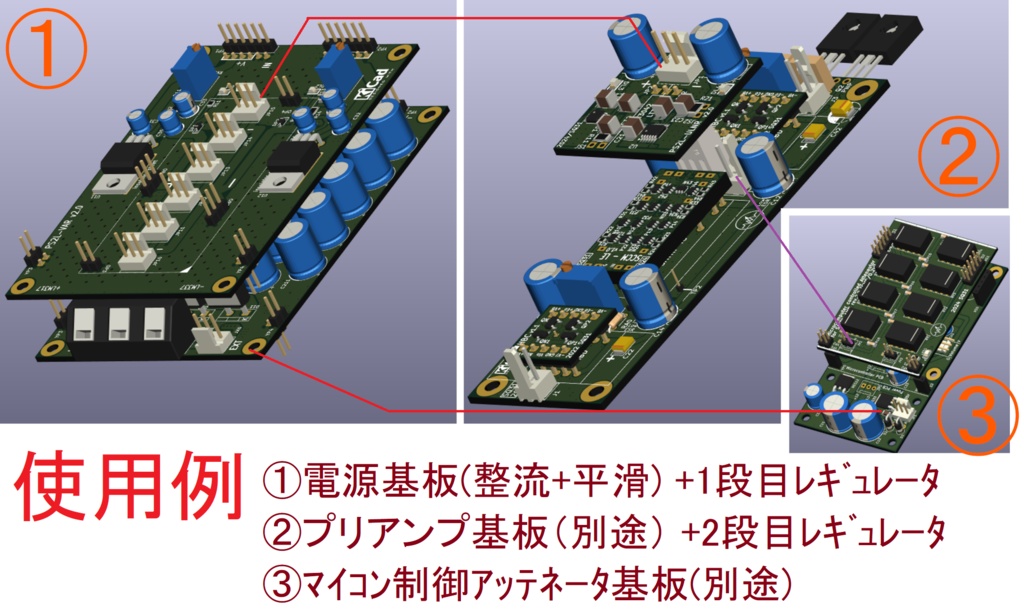

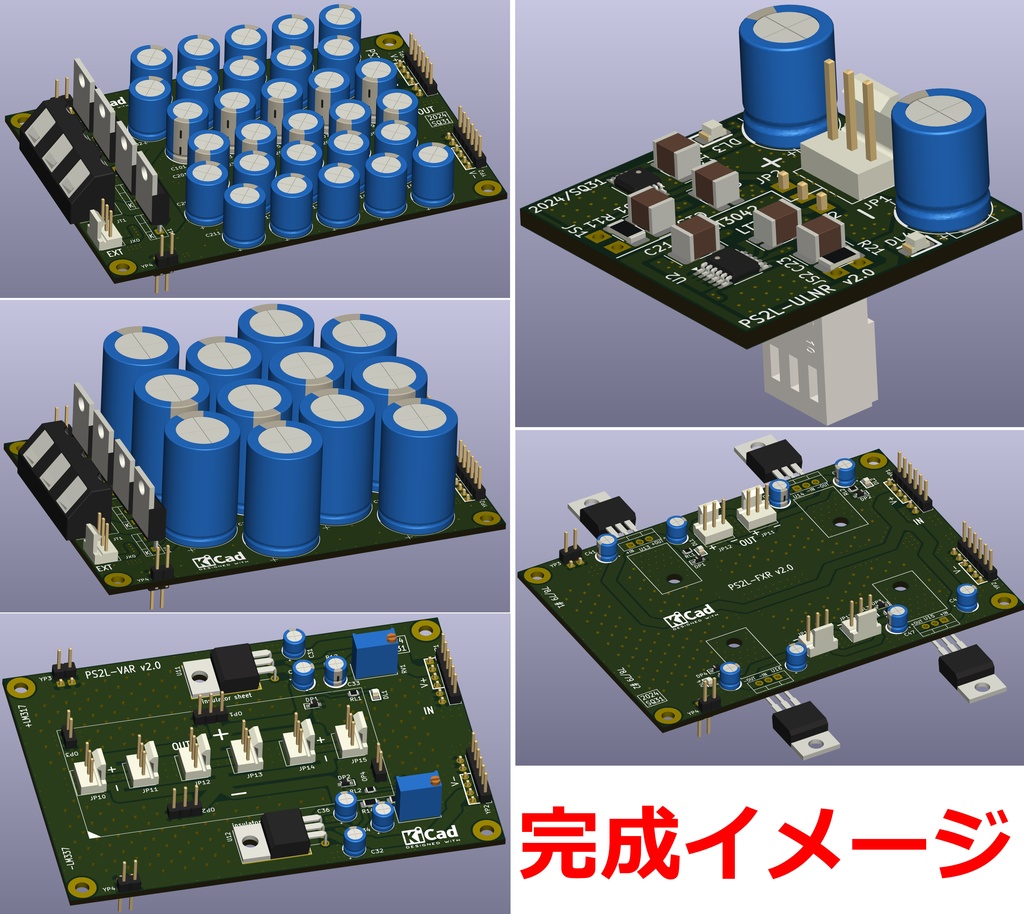

・プリント基板データファイル「ガーバーデータ」です。 ・データは「定電圧安定化電源基板」です。プリアンプ基板（別途頒布中）などへの電源供給を目的に設計した基板です。複数基板にて電源回路を構成しています。 (1)整流平滑基板 (電源の前半、固体電解コンデンサ想定) (2)整流平滑基板 (電源の前半の別版、低ESR電解コンデンサ想定) (3)可変レギュレータ基板 (電源の後半、LM317 LM337 可変電圧) (4)定電圧レギュレータ基板 (電源の後半の別版、7800 7900 固定電圧) (5)低ノイズレギュレータ基板 (後半の追加オプション、LT3042 LT3093 半固定電圧)
頒布物の内容（デジタルデータ）
・ガーバーデータファイル ・補足資料（回路図、部品表などの参考情報）

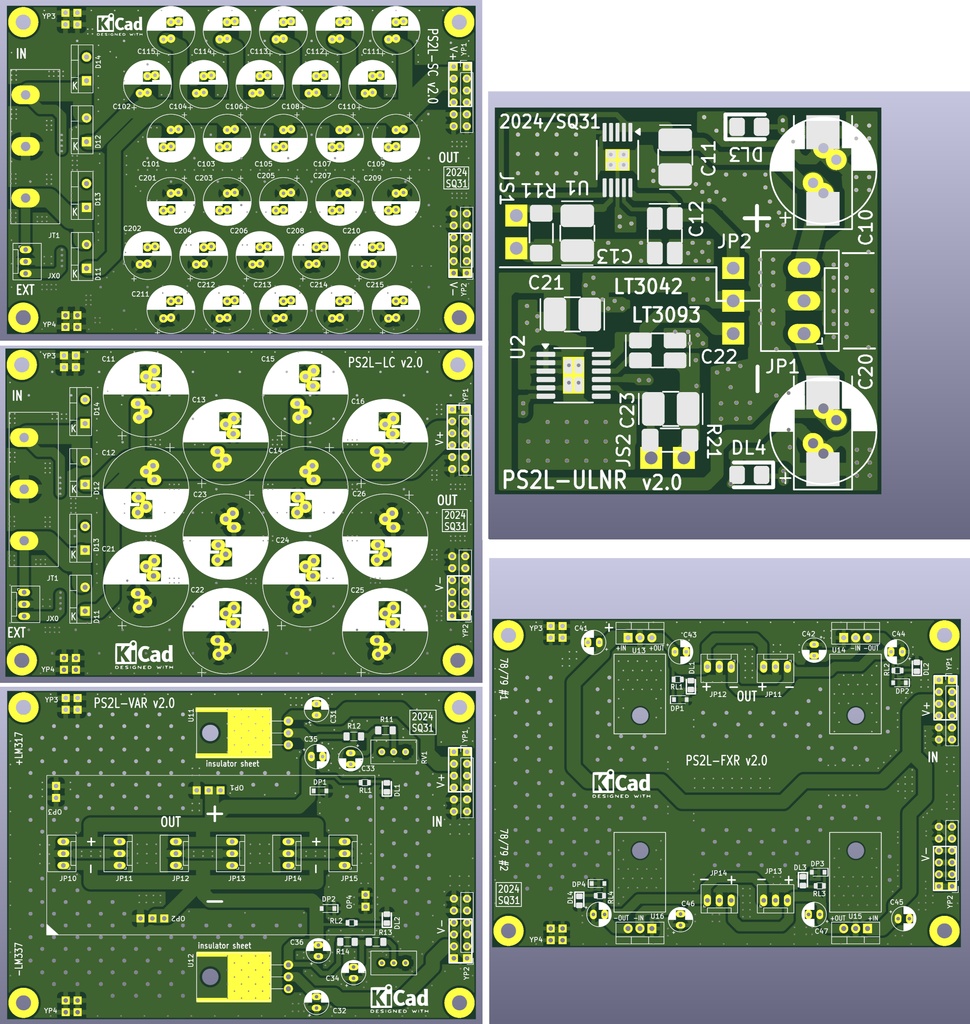

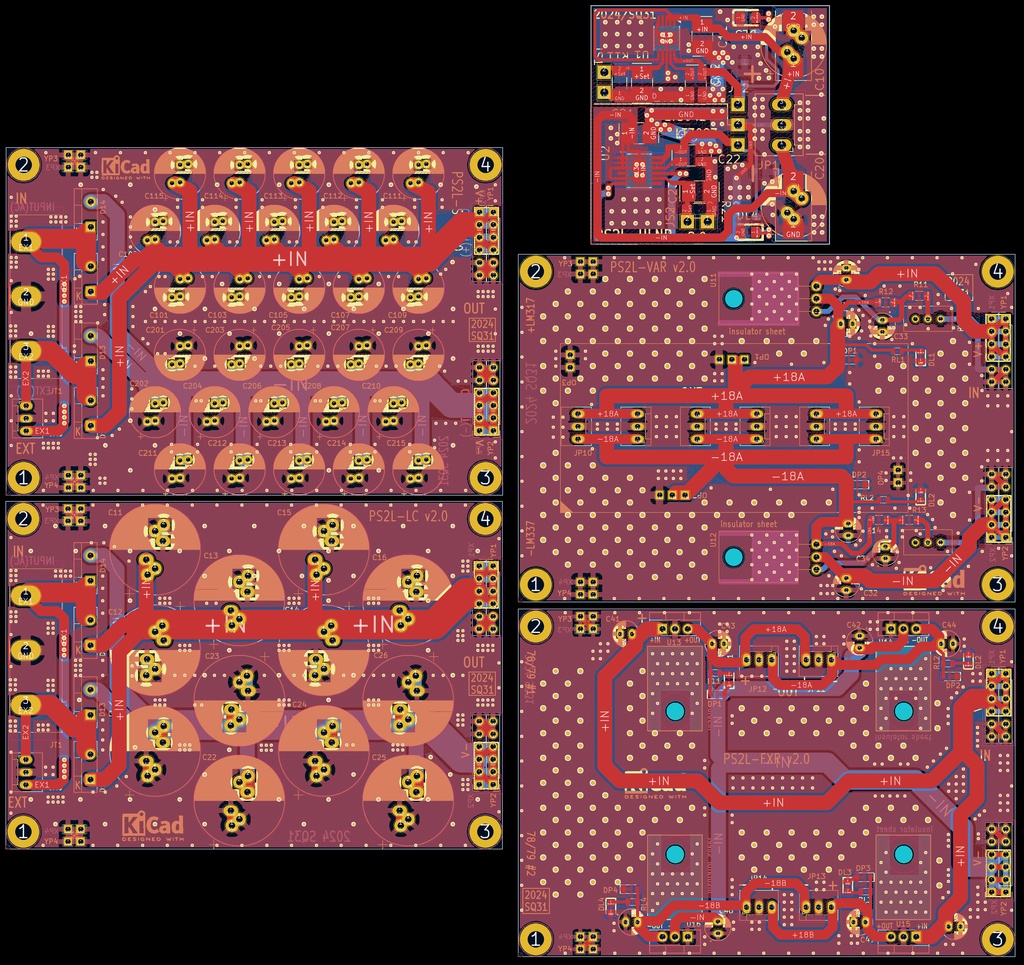

基板形状
(1) 2層基板、寸法 100.0mm × 70.0mm (2) 2層基板、寸法 100.0mm × 70.0mm (3) 2層基板、寸法 100.0mm × 70.0mm (4) 2層基板、寸法 100.0mm × 70.0mm (5) 2層基板、寸法 30.0mm × 30.0mm
技術情報
下記ページに技術情報をまとめています。 https://ss1.xrea.com/sqhp.s324.xrea.com/sp18.html （ http://sqhp.s324.xrea.com/sp18.html ）
備考
・ガーバーデータとはプリント基板の製造に使用されるファイルであり、プリント基板製造業者に本ファイルにて発注することでプリント基板を作ることができます。 ・発注先は JLCPCB を想定しています。FusionPCBは未確認です。 ・ガーバーデータ形式や補足資料の記載内容については、無償公開中の下記頒布物を参考にしてください。 https://sq317.booth.pm/items/6857545
免責事項
・本品は実験基板です。本頒布物の取り扱いは自己責任で行ってください。いかなる場合においても損傷・被害・不具合・不利益等について責任を負いかねます。 ・組立てマニュアル、利用法マニュアル等は用意しておりません。回路図・部品表から判断をお願いします。 ・本頒布物への技術的なお問合せは受け付けておりません。サポート等も行っておりません。ご自身で調査をお願いします。
