超低消費電力 3.3V出力昇圧モジュール
- Ships within 14 daysPhysical (direct)2,000 JPY

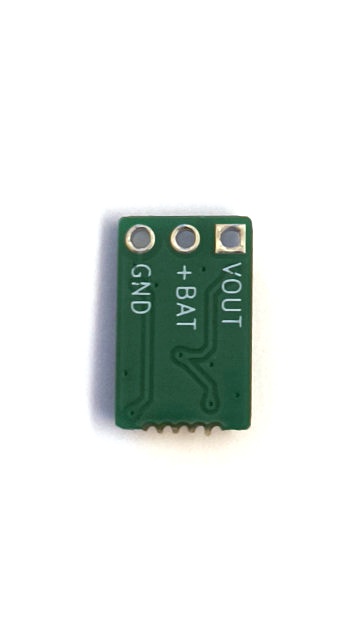

入力された電圧を3.3Vに昇圧する基板です。 逆電流防止回路、過放電防止回路(しきい値1V)を搭載しており、電池1本で動作します。 逆電流防止回路: VOUTから電流が流れ込むのを防止する回路 過放電防止回路: +BATの電圧がしきい値を下回ったときに昇圧動作を停止する回路
仕様
サイズ: 7.7 mm x 12 mm ピン数: 3（2.54mmピッチ） 入力電圧: 1V~3.3V 出力電圧: 約3.3V（負荷によって多少変動します） 無負荷電流: 約3uA (1.2V入力時) シャットダウン時電流: 約0.2uA (過放電防止回路作動時、逆電流防止回路作動時) 定格出力電流: 15mA（設計値）
使用上の注意
* 異臭や煙が出たときは、ただちに使用を中止して電源を切り電池を抜いてください * 電池から漏れた液が目に入った場合は、失明する恐れがあるのですぐにきれいな水でよく洗い、医師の診断を受けてください * 電池の+-を正しくセットしてください * 使い切った電池は速やかに取り出してください * 長期間使用しない場合は電池を取り出してください
