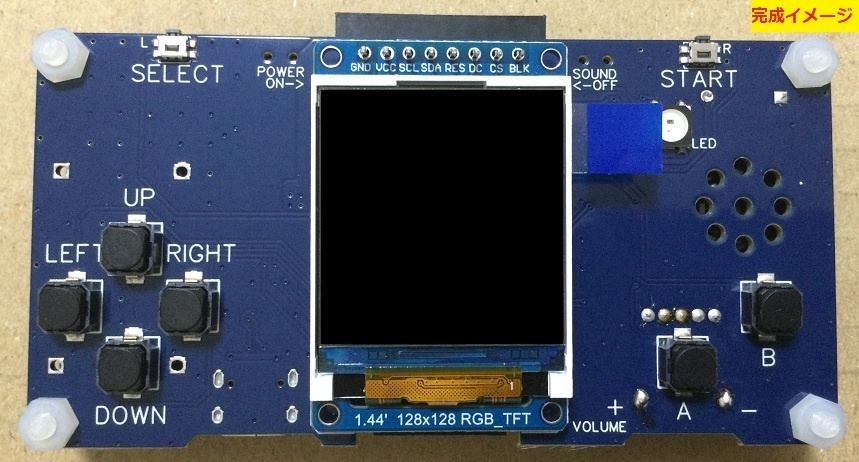

ESP8266マイコンを搭載したレトロ8ビット風ハンドヘルドゲーム機の作成が可能な基板です。汎用マイコンを搭載しているためプログラミングによりフルカラーLEDやLCDなどを制御する事が可能です。またWEBサイトで紹介されているゲームプログラムを簡単に書き込んで遊ぶ事もできます。

【商品概要】

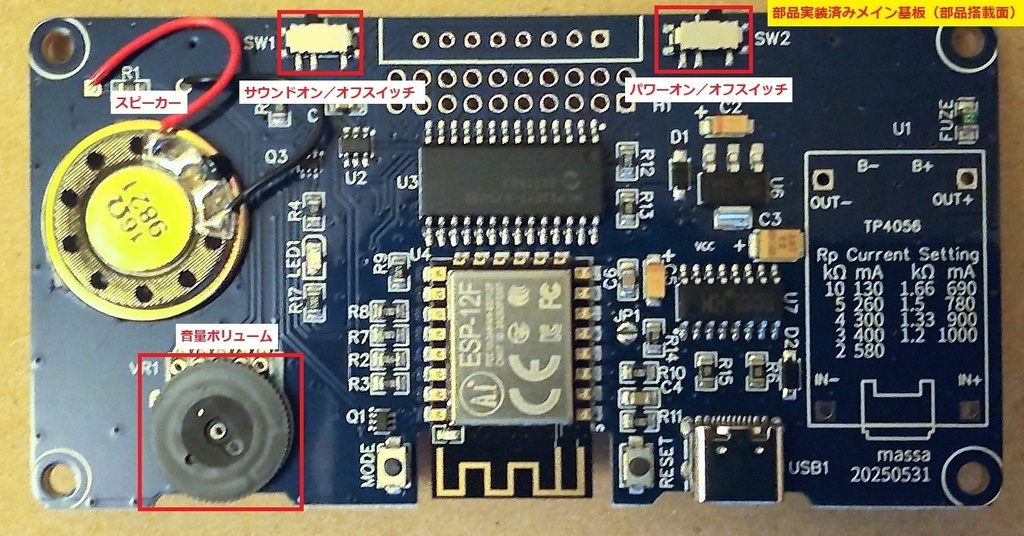

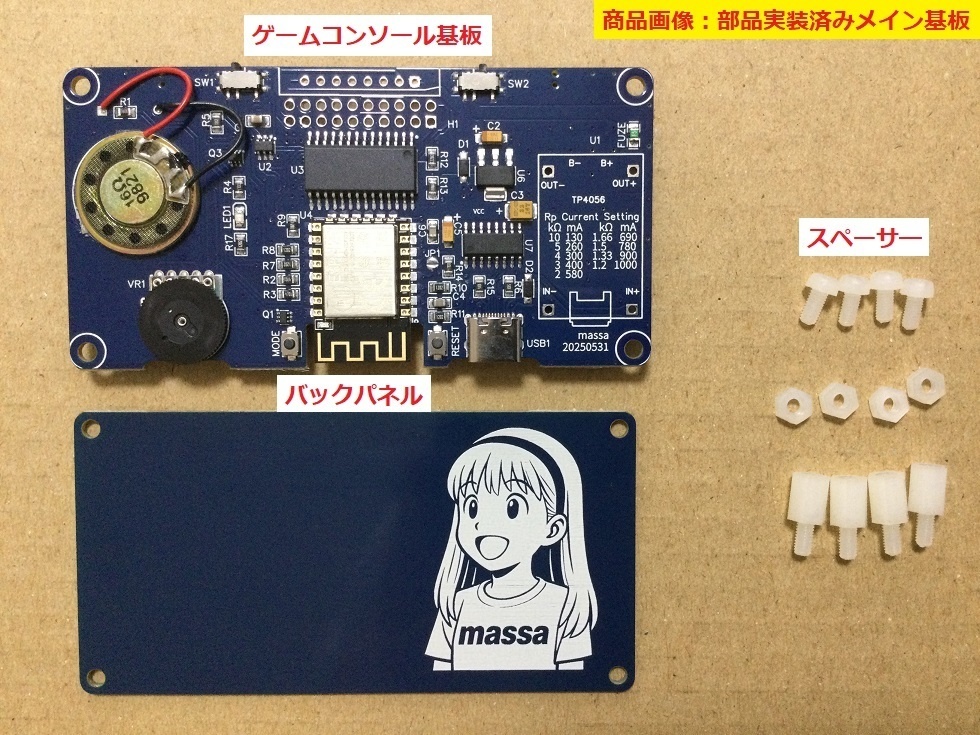

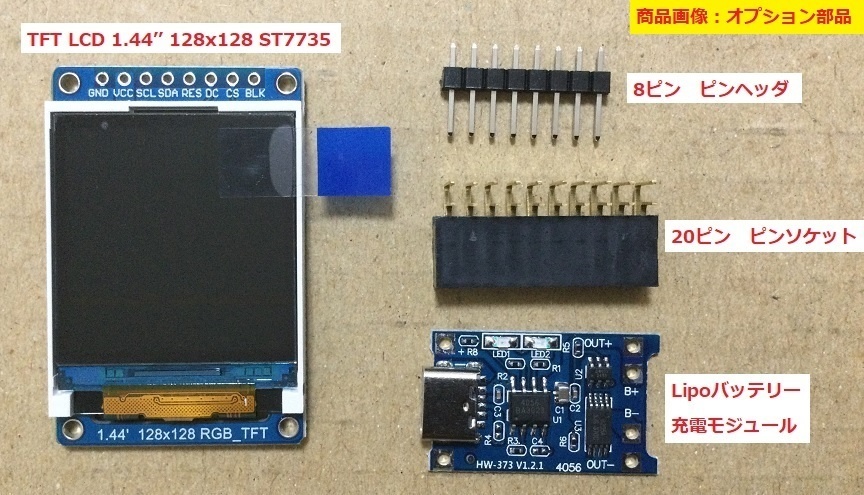

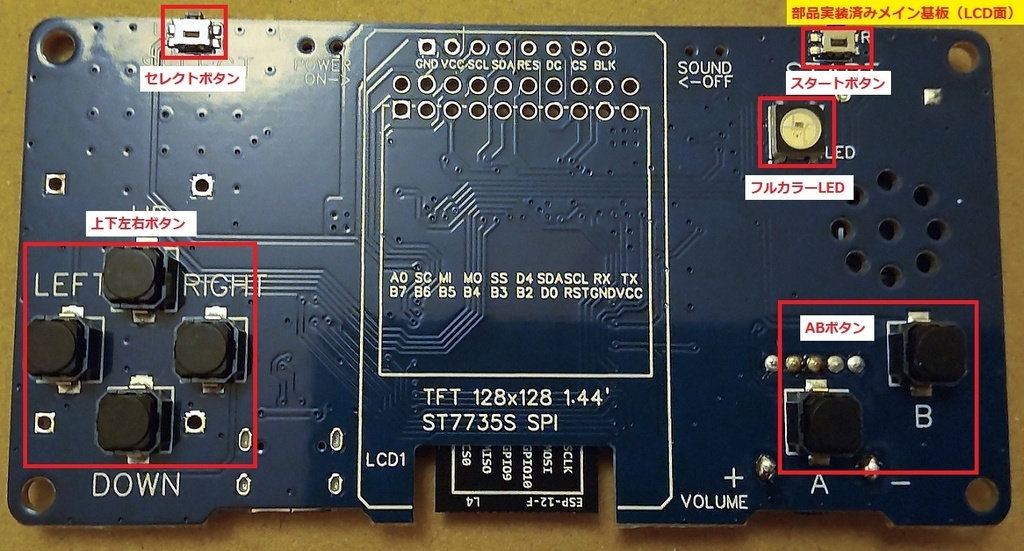

○部品実装済みメイン基板 ・ゲームコンソール基板：1個 ・バックパネル、スペーサ：1式 ・ESP8266マイコン(技適マーク付ESP-12F)を搭載したゲームコンソール（ESPBOYベース）の半完成品です。 ・入力装置として、上,下,左,右、A,B、START、SELECTの合計8個のボタンを実装しています。 ・出力装置として、マイコン内蔵RGBLED (WS2812B)を1個、スピーカーを1個実装しています。 ・電源ON/OFFスイッチ、スピーカー出力ON/OFFスイッチを各1個実装しています。 ・音量調整用ボリュームを1個実装しています。 ・SPI制御液晶モジュール(LCD)を実装するためのスルーホール端子があります。 ・自作したハードウェアを接続可能とするコネクタ実装用のスルーホール端子があります。 ・バックパネルには、まっさのえれしょっぷオリジナルキャラクターをデザインしています。(お許し下さい) ※LCDモジュール(液晶画面)、Lipoバッテリー充電モジュール、Lipoバッテリーなどは付属していませんのでご注意下さい ○オプション部品 ・TFT LCD 1.44’’ 128x128 ST7735…1個 ・8ピン　ピンヘッダ…1個 ・20ピン　ピンソケット…1個 ・Lipoバッテリー充電モジュール（TP4056）：1個 ※Lipoバッテリーは付属していません ※充電モジュールは接続するバッテリー容量に応じて改造する必要があります。初期状態では1000mAhに対応していますが、小容量のLipoバッテリーを使用する場合にはTP4056の使い方を理解した上で、ご自身の責任のもとで改造をお願いします。

【仕様】

〇動作電源電圧 : Typ 5.0V (USB端子供給時) 〇基板サイズ：Typ 96.0 x 49.0 x 1.6mm (メイン基板、部品除く) ※発送前に上下左右、ABボタン、ボリュームコントロールの動作確認を実施していますが、20ピンソケットを接続する機能拡張端子部の動作確認は未実施です。ご理解のほどお願いします。

【注意事項】

※ LCD、Lipoバッテリー充電モジュールなどを基板に取り付けるためにはご自身によるハンダ付け作業が必要です。 ※ 【部品実装済みメイン基板】には、・液晶モジュール(液晶画面)、・Lipoバッテリー充電モジュール、・Lipoバッテリーは付属していませんのでご注意下さい。【オプション部品】をご購入頂くなどの方法で別途ご準備をお願いします。 ※製品ロットによって部品の色味や梱包形態が異なる可能性があります。 ※技術的なご質問には、基本的にはお答えできませんので、ご自身で解決していただく必要があります。 ※おまけファイルに組み立て方の他、技術資料として回路図、BOMリストを添付しています。 関連ブログもご覧下さい。https://massa4649.com/espboy_2/

【お知らせ】

・特にありません。
