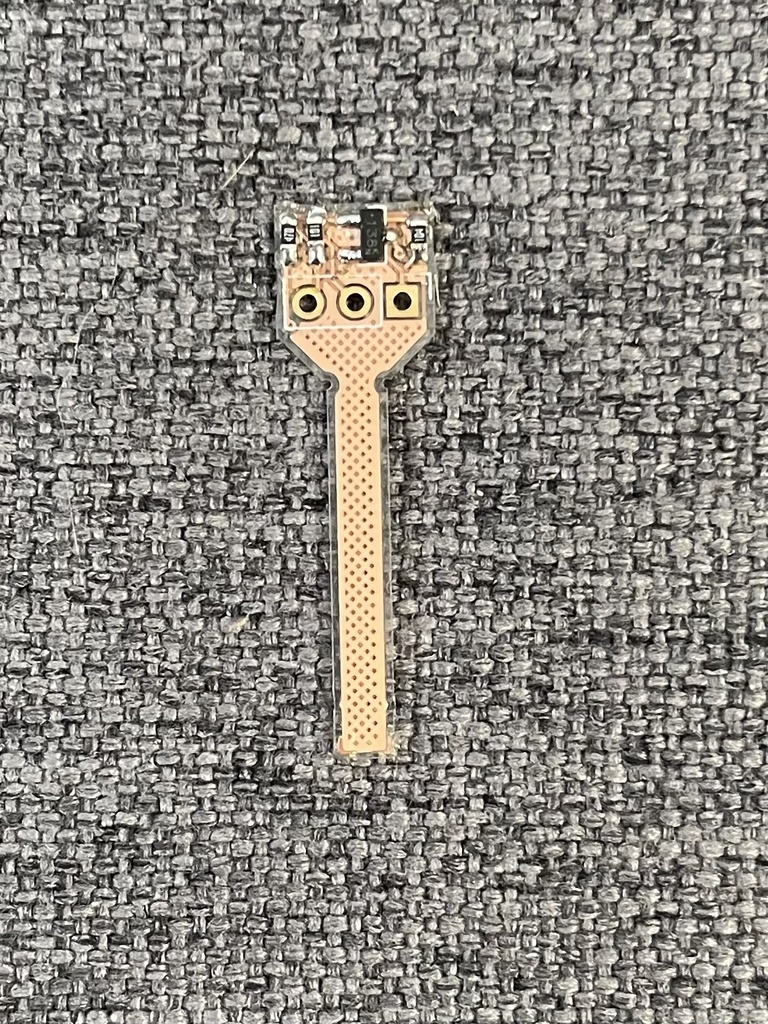

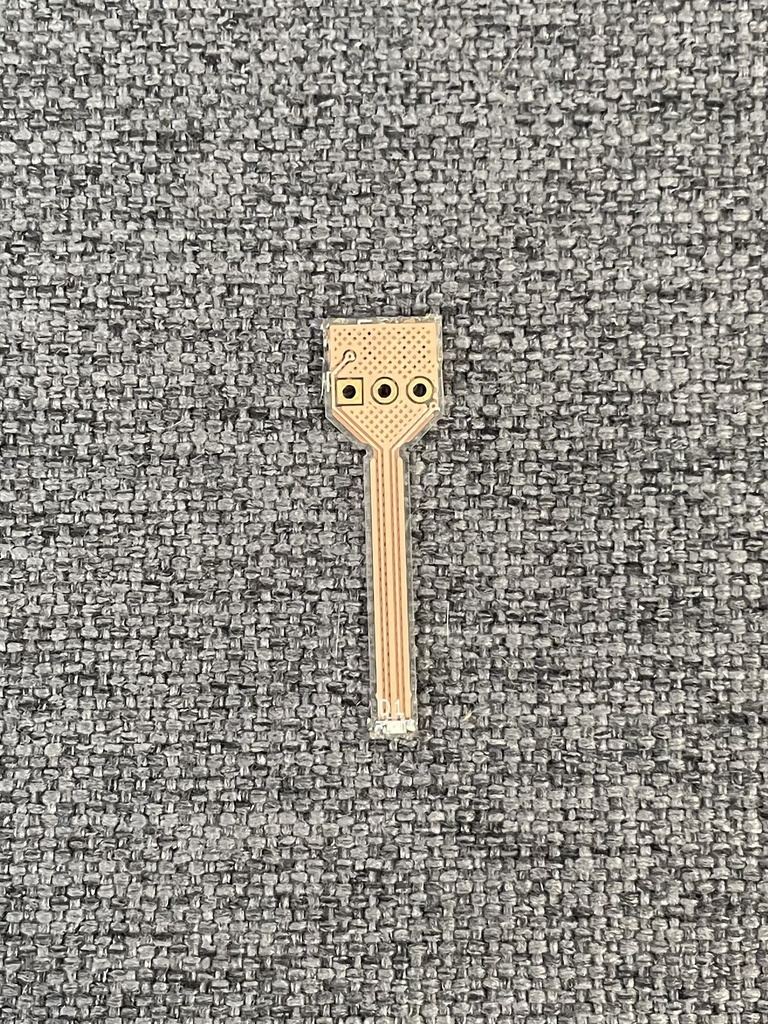

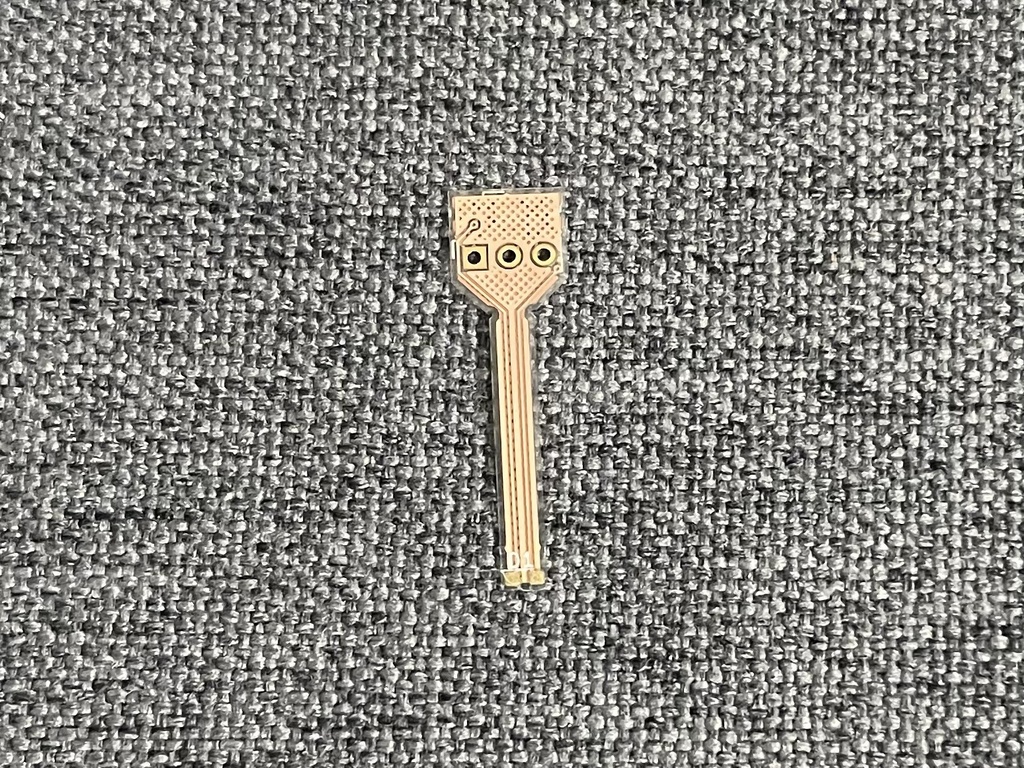

単色LEDとPWM調光回路を搭載したフレキシブル基板です。 狭い場所や曲面にも配置しやすく、キーボードや自作デバイスのインジケーター、ライトアップ、デコレーションなどに使用できます。PWM信号により、LEDの明るさを調整できます。 実装例として、透明・半透明のトラックボール下部に配置し、カーソル移動やスクロールなどのイベントに連動して発光させる用途を想定しています。 ZMKドライバー: https://github.com/taichan1113/zmk-input-motion-pwm 仕様 * LED色：青色 * 電源電圧：3.3V * 調光方式：PWM * 基板寸法：7mm × 30mm * 接続方法：3ピンスルーホール ピン配置 GND側の端から順に以下の配列です。 | Pin | 信号 | |---:|---| | 1 | GND | | 2 | VDD | | 3 | PWM | 同梱物 * 調光機能付き単色LEDフレキシブル基板（部品実装済み）×1 注意事項 * 発光色は変更できません。 * 繰り返し折り曲げる用途には適していません。 * 部品実装部や接続部を強く曲げないでください。 * 価格は基板1枚当たりです。
