CNC Program Studio ― ブラウザで動くNCプログラム編集・変換ツール（インストール不要）
- Digital4,980 JPY
■ こんな悩みはありませんか？ ・FANUCのプログラムをオークマ（OSP）の機械に載せ替えるたびに手直ししている ・実機に入れる前に工具経路をざっと見たいが、CAMを立ち上げるほどでもない ・マザトロールの対話プログラムの中身を、FANUC の形で確認したい CNC Program Studio は、これをブラウザ1つで済ませるツールです。 現役マシニングオペレーターが、自分の現場で使うために作りました。
特長
・インストール不要。HTMLファイルをブラウザで開くだけ（Chrome / Edge 推奨） ・NCデータは外部へ送信されません。インターネットのない社内PCでも動きます ・対応コントローラ：FANUC / OSP（オークマ）/ Mazatrol / TOSNUC / Heidenhain ・表示は日本語です
主な機能

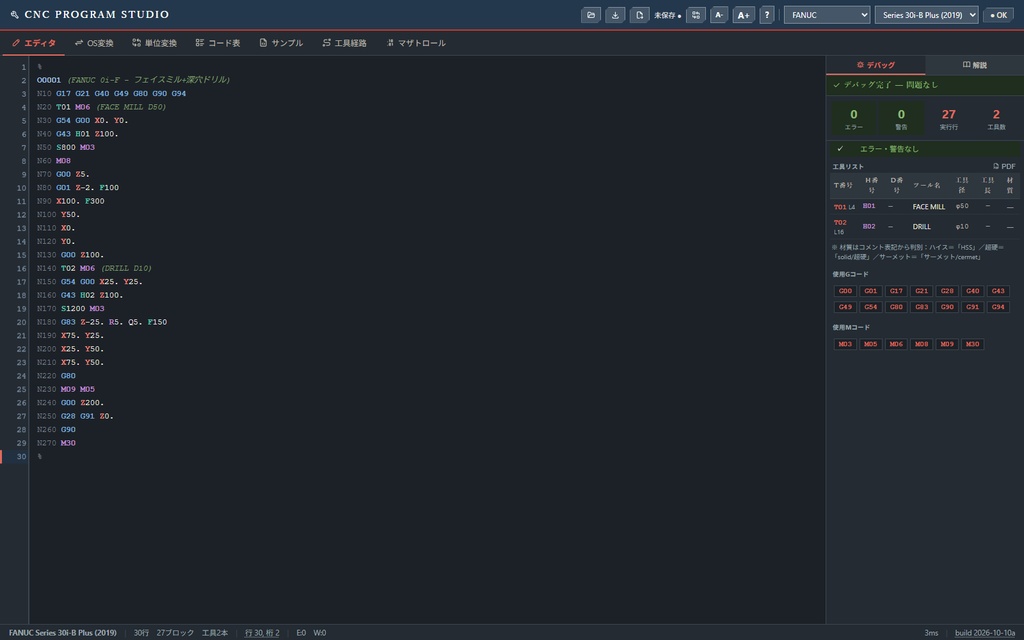

1. エディタ：構文ハイライト・行ごとの解説・簡易デバッグ・工具リスト自動抽出・T番号の一括置換 2. コントローラ間変換：FANUC⇔OSP、FANUC⇔Heidenhain、FANUC⇔Mazatrol 固定サイクル・工具補正・座標系・サブプログラム呼出しを変換し、変えた所を一覧で表示 3. 工具経路：2D/3D表示で実機投入前にチェック（回転軸 A/B/C を含む5軸、サブプロ展開に対応） 4. マザトロール読み取り：対話プログラム（.MDI）をユニット一覧・工程表・図形で表示し、 FANUC の骨組みプログラムを作成（FUSION 640M / M32 に対応） 5. 単位変換（インチ⇔mm・オフセット・スケーリング）／G・Mコード表／サンプル

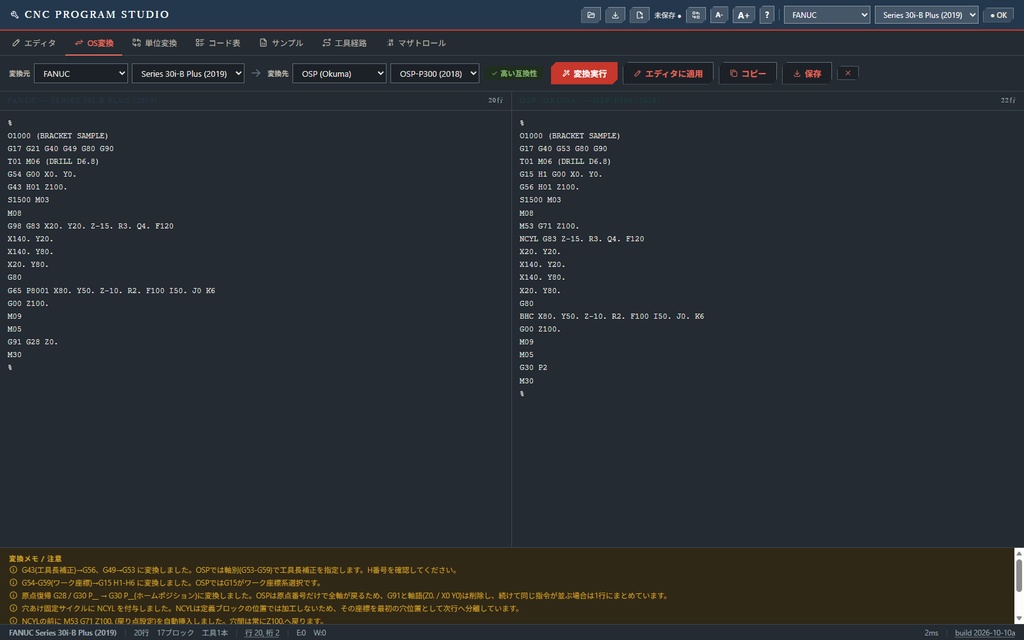

変換例（FANUC → OSP）
変換前: G98 G83 X20. Y20. Z-15. R3. Q4. F120 変換後: M53 G71 Z100. NCYL G83 Z-15. R3. Q4. F120 X20. Y20. ※OSP の固定サイクルに合わせて、戻り点の設定と NCYL を自動で入れ、最初の穴位置を次の行へ分けます（NCYL の行では加工しないため） 変換前: G65 P8001 X0 Y0 Z-10. R2. F100 I50. J0 K6 変換後: BHC X0. Y0. Z-10. R2. F100 I50. J0. K6
穴パターンのマクロについて
G65 P8001 / P8003 は「呼出しコード」を扱うだけで、マクロ本体（O8001 / O8003）は同梱していません。 機械側にメーカー製またはご自身で登録したマクロが必要です。未登録の機械では座標を並べる形に手直ししてお使いください。 OSP の BHC / ARC は標準機能なのでこの制限はありません。
同梱物
・本体（cnc_program_studio.html） ・操作説明書（manual.pdf） ・はじめにお読みください（readme.txt）／免責事項（disclaimer.txt） ・デスクトップにアイコンを作るツール（Windows用・任意） ※ファイル名は解凍時の文字化けを防ぐため英数字にしています
動作環境
Windows / macOS / iPad / Android の Google Chrome または Microsoft Edge 推奨 （Safari・Firefox でも動作。Internet Explorer は不可）。オフラインで動作します。
姉妹品
・CNC Drawing Studio … 図面（DXF・画像・PDF）から NCプログラムを起こすツール ・CNC Studio … 2本を1本にまとめた統合版（別々に買うよりお得）
ご購入前に必ずお読みください（免責事項）
本ツールが生成・変換したNCプログラムは、必ず実機投入前にお客様ご自身で 検証してください（机上チェック・シングルブロック・エアカット等）。 本ツールの出力に起因する機械・工具・ワークの損傷、加工不良、その他一切の 損害について、制作者は責任を負いません。 G/Mコードの仕様は機械・オプション構成により異なります。 再配布・転売は禁止です（購入者本人および同一事業所内での利用に限ります）。
カスタマイズ対応
「自社の機械仕様・工場ルールに合わせたい」という方向けに、 個別のカスタマイズも承っています。お気軽にご相談ください。
