CNC Studio ― 図面からNC作成＋編集・変換・工具経路チェックを1本に（統合版／インストール不要）
- Digital7,980 JPY

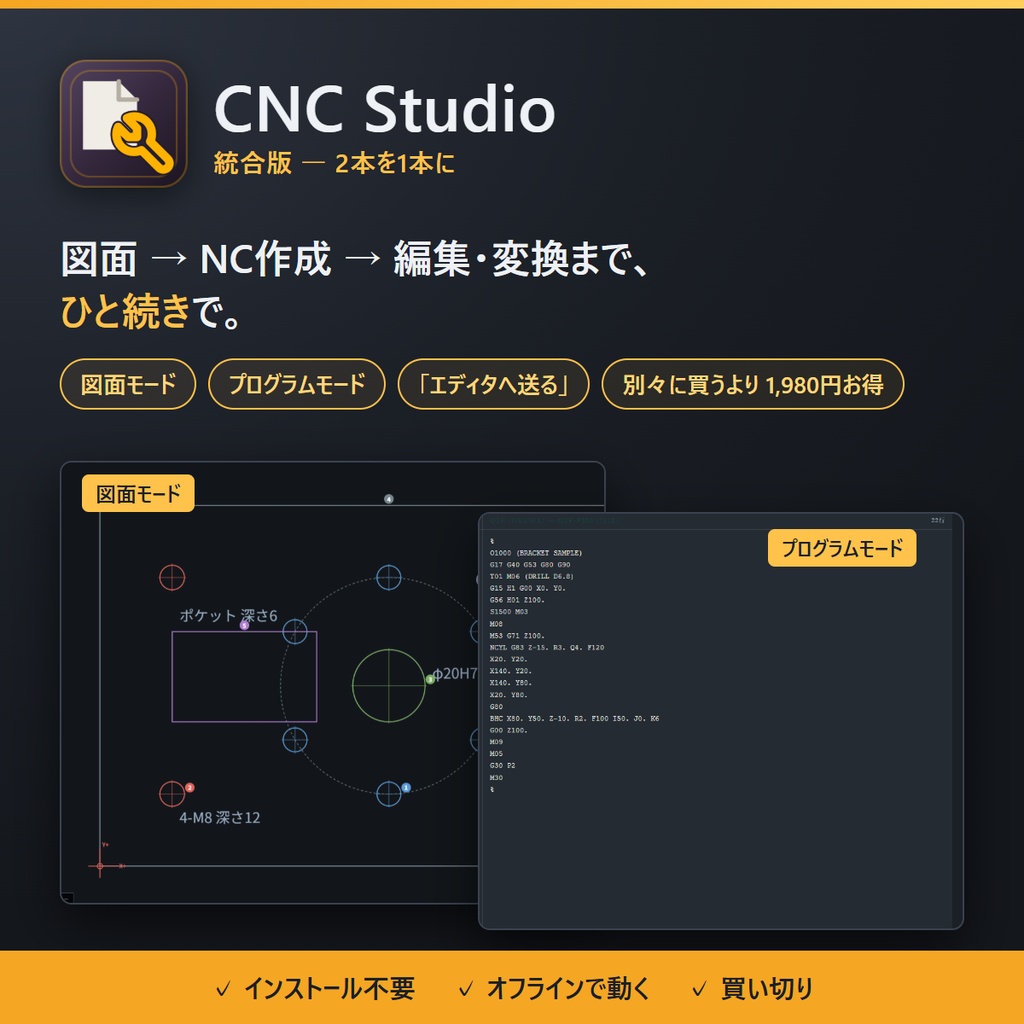

「CNC Drawing Studio」と「CNC Program Studio」を1つの画面にまとめた統合版です。 別々に買うより 1,980円お得です。 図面モード …… 図面（DXF・画像・PDF）から NCプログラムを書き出す プログラムモード …… NCプログラムの編集・コントローラ間変換・工具経路・マザトロール読み取り 現役マシニングオペレーターが、自分の現場で使うために作りました。
統合版だけの機能
図面モードで作ったプログラムを「エディタへ送る」ボタンでそのままプログラムモードへ。 工具経路で確かめ、他のコントローラへ変換するところまで一続きで進められます。 コントローラの選択は両モードで連動します。

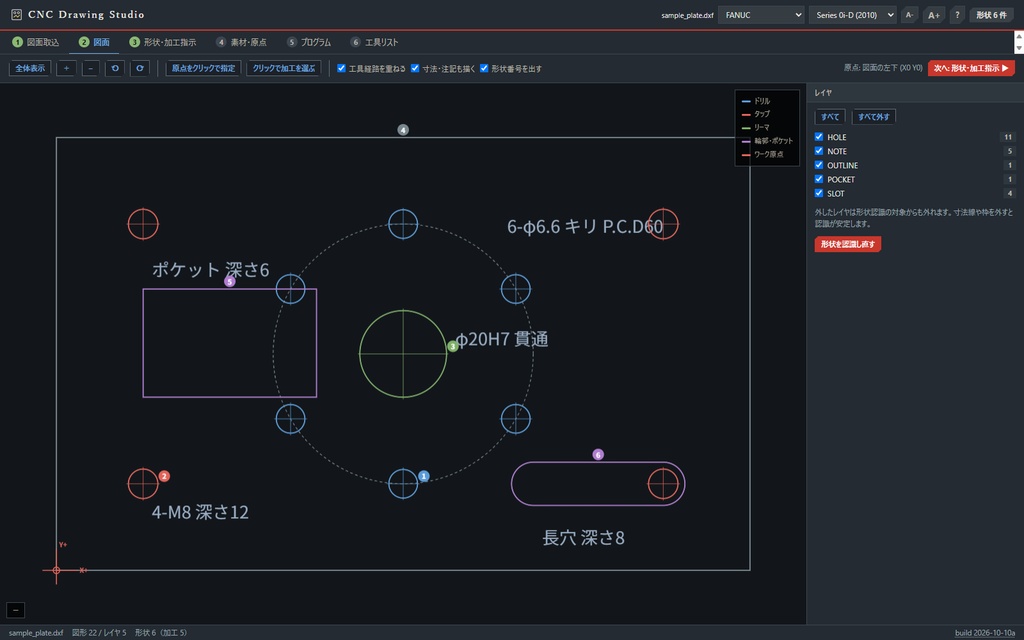

図面モードでできること
・DXF・画像・PDF の取込（紙図面もなぞり取込。APIキー・ネット接続は不要） ・「4-M8 深さ12」「φ20H7」「P.C.D60」などの注記から加工を判定し、下穴・工程まで自動 ・ボルト円・直線列・格子を自動で見分け、サブプロやマクロ呼出しでも出力 ・材質から切削条件を自動で決定、工具リストを印刷・PDF保存 ・FANUC / OSP / TOSNUC / Heidenhain に出力（Mazatrol は工程表）

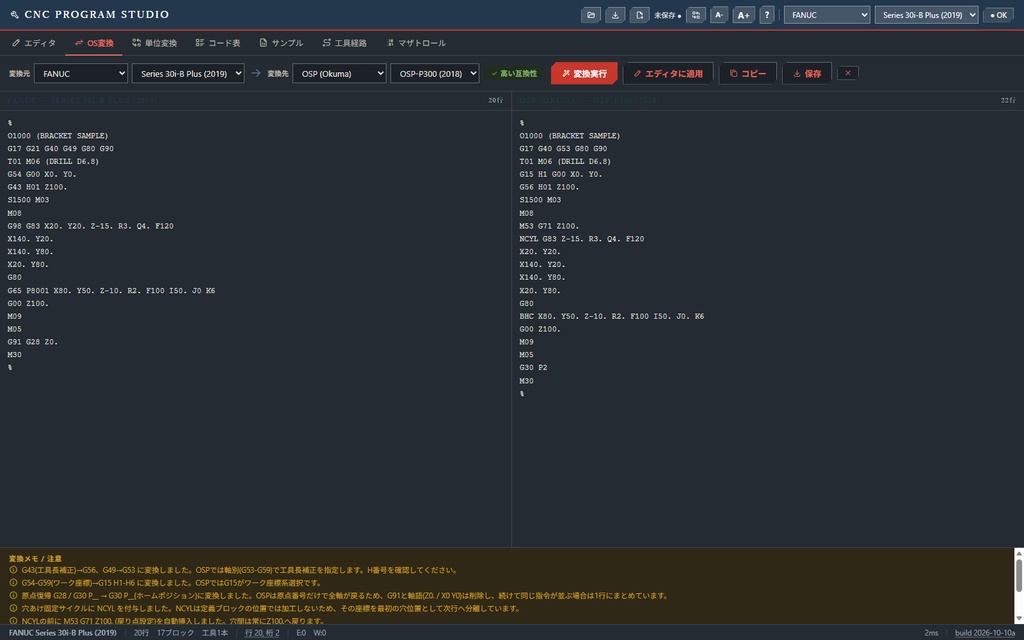

プログラムモードでできること
・エディタ：構文ハイライト・行ごとの解説・簡易デバッグ・工具リスト自動抽出 ・変換：FANUC⇔OSP、FANUC⇔Heidenhain、FANUC⇔Mazatrol ・工具経路：2D/3D表示、5軸（A/B/C）とサブプログラム展開に対応 ・マザトロール（.MDI）の読み取りと FANUC 骨組みの作成（FUSION 640M / M32） ・単位変換・G/Mコード表
特長
・インストール不要。HTMLファイル1つ（約1.1MB）をブラウザで開くだけ ・図面もプログラムも外部へ送信されません。オフラインのPCで動きます ・表示は日本語です
穴パターンのマクロについて
G65 P8001 / P8003 は「呼出しコード」を扱うだけで、マクロ本体（O8001 / O8003）は同梱していません。 機械側にメーカー製またはご自身で登録したマクロが必要です。未登録の機械では座標を並べる形に手直ししてお使いください。 OSP の BHC / ARC は標準機能なのでこの制限はありません。
同梱物
・本体（cnc_studio.html） ・操作説明書（manual.pdf） ・はじめにお読みください（readme.txt）／免責事項（disclaimer.txt） ・デスクトップにアイコンを作るツール（Windows用・任意） ※ファイル名は解凍時の文字化けを防ぐため英数字にしています
動作環境
Windows / macOS / iPad / Android の Google Chrome または Microsoft Edge 推奨 （Safari・Firefox でも動作。Internet Explorer は不可）。オフラインで動作します。
すでに片方をお持ちの方へ
統合版は2本の機能をすべて含みます。片方をお持ちの場合は、もう片方を単体で 買い足していただくほうがお安くなります。
ご購入前に必ずお読みください（免責事項）
本ツールが生成・変換したNCプログラムは、必ず実機投入前にお客様ご自身で 検証してください（図面との突き合わせ・シングルブロック・エアカット等）。 本ツールの出力に起因する機械・工具・ワークの損傷、加工不良、その他一切の 損害について、制作者は責任を負いません。 G/Mコードの仕様は機械・オプション構成により異なります。 再配布・転売は禁止です（購入者本人および同一事業所内での利用に限ります）。
カスタマイズ対応
「自社の機械仕様・工場ルールに合わせたい」という方向けに、 個別のカスタマイズも承っています。お気軽にご相談ください。
