Nickey44A キット版 薄型無線分割キーボード（単4電池駆動）
- 白 (PLA)Ships within 20 daysShips by Anshin-BOOTH-PackPhysical (direct)18,800 JPY
- 黒 (PLA)Ships within 20 daysShips by Anshin-BOOTH-PackPhysical (direct)18,800 JPY
- 黒 (MJF PA12S-HP)Ships within 20 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)24,500 JPY
- 透明 (8001 レジン)Ships within 20 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)24,500 JPY
- お苦しみキット(通常モデルデータ付き)Ships within 20 daysShips by Anshin-BOOTH-PackPhysical (direct)11,000 JPY
- 拡張モデルデータ.step(トラパ、トラポ)Digital2,000 JPY
- (オプション) 電池端子はんだ付けShips within 20 daysShips by Anshin-BOOTH-PackPhysical (direct)2,000 JPY
- サポート用Ships within 20 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)100 JPY

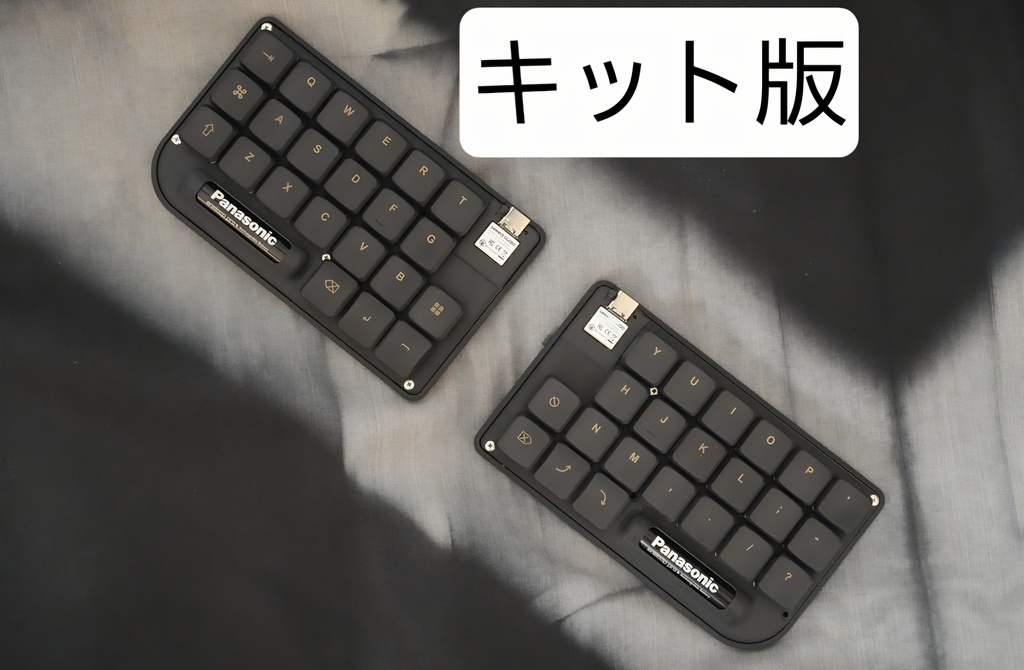

Nickey44Aは、単4乾電池で動く薄型・完全ワイヤレス分割キーボードを、ご自身で組み立てるキットです。完成品ではありません。 HHKBライクな44キー配列、17mmピッチ、Kailh Choc v2対応のロープロファイル設計を採用。左右それぞれ単4乾電池1本で駆動し、左右をつなぐケーブルも充電ケーブルも必要ありません。 メインPCBはPCBA済みです。昇圧回路、ダイオード、電源スライドスイッチなどの表面実装部品はあらかじめ実装されているため、必要な部分をはんだ付けして組み立てられます。 「HHKBライクな配列を、分割・ロープロファイル・完全ワイヤレスで使いたい。」 そんな方のための自作キーボードキットです。
2026/10/19(月)出荷分よりver2基板へ
従来のものに加えてChoc v2ソケットもはんだ済み(PCBA)となります。また、xiao ble nrf52840 plus の対応となりますので、無印と間違わないようにして下さい。
キットについて
Nickey44Aを、ご自身ではんだ付け・組み立てしていただくキットです。 メインPCBはPCBA済みで、昇圧回路、ダイオード、電源スライドスイッチなどの表面実装部品は実装済みです。 Choc v2用ソケット、単4電池端子、XIAO nRF52840 (ver2基板よりnRF52840 plusを採用) などのはんだ付けが必要です。開発者オプション端子を除き、難易度の高いXIAOのスルーホールはんだ付けはありません。 電池端子のはんだ付けが不安な場合は、「（オプション）電池端子はんだ付け」をあわせてご購入いただけます。
主な特徴
* 単4乾電池 × 1本ずつで駆動（左右それぞれ） * 完全ワイヤレス接続 * ZMK Firmware対応 * 17mmピッチ・44キーのオーソリニア配列 * 左右分離型のロープロファイルキーボード * 最薄部 約6.5mm * Kailh Choc v2対応 * XIAO nRF52840対応 (ver2基板よりnRF52840 plusを推奨) * メインPCBはPCBA済み * 昇圧回路・ダイオード・電源スライドスイッチを実装済み ※ver2基板よりchocv2も実装済み ※重量は、スイッチ・キーキャップ・電池を装着した完成時の参考値です。
キット内容・別途必要なもの
キット内容 - Nickey44A メインPCB（左右） - 電源スイッチ、ダイオード、昇圧ICははんだ済み - ver2基板よりchocv2もはんだ済み - トッププレート（左右） - ボトムケース（左右） - 電源スライドスイッチカバー ×2 - Kailh Choc v2用ソケット ×44 ※ver2基板よりはんだ済み - 単4電池端子（プラス・マイナス各2） - 組み立て用ネジ（M2 × 5mm）×10 - マグネット（直径6mm・厚み3mm）×10 別途ご用意いただくもの - XIAO nRF52840 (ver2基板よりnRF52840 plusを推奨) ×2 - Kailh Choc v2互換キースイッチ - 17mmピッチキーキャップ - 単4乾電池 ×2
お苦しみキット（ケースデータ付き）
左右基板のみのバリエーションです。電源スイッチ、ダイオード、昇圧部品はPCBA済みです。 ※ver2基板よりchocv2もはんだ済み 通常版のケースデータが付属します。PLA・0.4mmノズル・積層ピッチ0.12mmの条件で、問題なく造形できることを確認しています。 ※ 「通常版3Dモデルデータ(STEP形式)」のデータと同じです。
製品について・詳細情報
特徴、サイズ感、デザインはプロダクトサイトをご覧ください。 https://nixiy.github.io/nickey-site/ 設計・開発の経緯は、以下の記事で詳しく紹介しています。 https://nixdesire.com/nickey44a-dev/ 必要な部品と組み立て手順は、ビルドガイドをご確認ください。 https://nixiy.github.io/nickey-docs/nickey44a/
サポート・初期不良について
本製品は、ご自身ではんだ付け・組み立てを行っていただくDIYキットです。 商品到着時の部品不足、基板・実装部品・ケース等の明らかな破損や製造不良があった場合は、商品到着後7日以内にBOOTHのメッセージよりご連絡ください。状態を確認のうえ、交換部品の送付等で対応いたします。 以下については、原則として初期不良・保証の対象外となります。 - はんだ付け、組み立て、分解、改造等に起因する破損・故障 - 誤配線、ショート、逆接続等による故障 - Firmwareの書き換えや設定変更に起因する不具合 - 他の機器・OS・無線環境等との相性による問題 - 落下、水濡れ、過度な力を加えたことによる破損 - 3Dプリント製品の製造方式上生じる軽微な積層痕、表面差、寸法差 ZMK Firmwareのカスタマイズや個別のキー配置・設定については、基本的にサポート対象外となります。 DIYキットという性質上、購入者様による組み立て後の動作を保証するものではありません。組み立て中に問題が発生した場合も、状況が分かる写真等を添えてご相談いただければ、可能な範囲で原因確認のお手伝いをいたします。 お客様都合による返品・交換には対応いたしかねます。 個人による小規模な頒布品のため、長期保証・恒久的な無償修理を前提とした製品ではないことを、あらかじめご了承ください。
3Dモデルデータについて

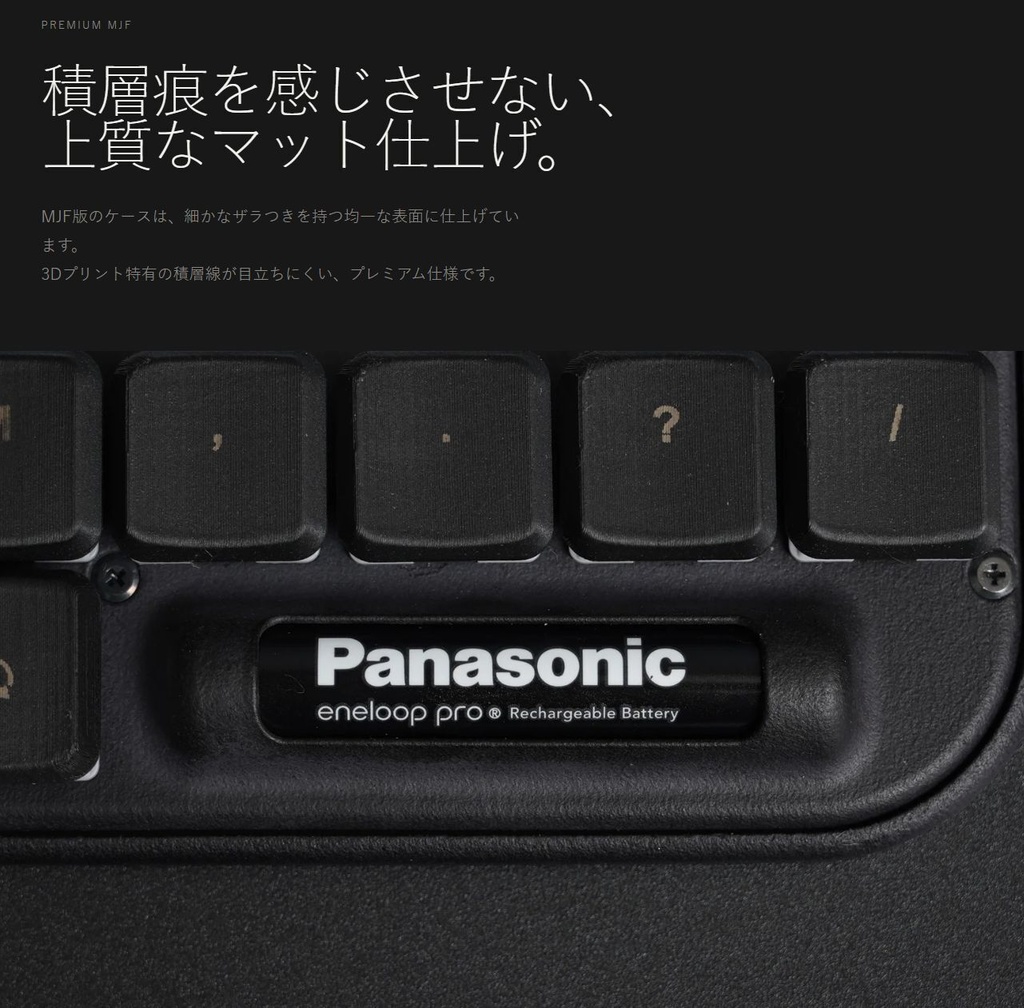

ケースデータ付きのバリエーションでは、標準タイプのケースに加え、電池部分を覆うタイプのトッププレートも付属します。お好みのデザインやカラーに合わせて使い分けてください。 内容物 - 電源スイッチカバー - ボトムケース左右 - 電池カバー - トッププレート(電池見える、見えない両方) 利用について - 個人利用・改変は自由です。 - 元データそのもの、または実質的に同一のデータの再配布・販売は禁止します。 - ファイル形式の変換、軽微な寸法変更、ロゴの追加・削除のみを行ったデータは「改変後のデータ」に含まれず、再配布・販売は禁止します。 3Dプリンタ、材料、スライサー設定等によって、寸法誤差・反り・収縮・嵌合差が生じる場合があります。必要に応じてご自身の環境に合わせた調整や加工を行ってください。 製造レベルの寸法公差、無調整での互換性、個別の造形環境に対する設定・調整サポートは対象外です。個人製作の3Dモデルデータであることをご理解のうえご利用ください。
通常モデル+ 拡張3Dモデルデータ
Nickey44Aをベースに、トラックパッドやトラックポイントを組み込むための改造用モデルデータです。開発が進むにつれてデータがアップデートしていきます。(一度購入すれば常に最新版が参照できます) ドキュメント: https://nixiy.github.io/nickey-docs/nickey44a/custom/ 以下のようなデータを収録しています。 通常版の以下のデータ - 電源スイッチカバー - ボトムケース左右 - 電池カバー - トッププレート(電池見える、見えない) 拡張モデルデータ - トラックポイント搭載用トッププレート右(電池見える) - トラックパッド搭載用モデルデータ - 左右トッププレート(電池見える) - 左右ボトムプレート ご購入前に必ずご確認ください - 元データの2次配布は禁止します。改変を加えたデータであればDiscordサーバー等でやり取りしてもらっても構いません。 - 本データは、作者が趣味・個人開発の範囲で製作したものです。 - 製品として完成度や動作を保証するものではなく、環境や使用する部品、組み立て方法によっては追加の調整やデータ編集が必要になる場合があります。 - STEP形式のモデルデータを同梱していますので、必要に応じてご自身の環境に合わせて修正・改造してお使いください。 - また、本データについて個別の手厚いサポートは行いません。 - ビルドガイドについても、基本的な組み立て方法や配線・設定を説明する簡易的なもののみ用意します。 - 「データを購入すれば誰でもそのまま完成させられる」というものではなく、自作キーボードや電子工作、Firmware、3Dモデルなどをある程度自分で調べながら試行錯誤できる方向けのデータです。 Discordについて 購入者は「お苦しみ」Discordサーバーをご利用いただけます。 Discord内では、作者だけでなく利用者・開発者同士での情報交換、改造方法の共有、Firmwareやモデルデータについての検証・議論などは自由に行っていただいて構いません。 むしろ、各自で試した内容や改善点を共有してもらえるとうれしいです。 こんな方向けです - Nickey44Aをさらに改造して遊びたい - トラックパッドやトラックポイントを組み込みたい - STEPデータを自分で編集できる - Firmwareを自分で調整できる、または調べながら試せる - 完成品ではなく「改造の素材」として楽しめる 完成された製品というより、Nickey44Aをさらに弄り倒すための開発用データセットとしてお楽しみください。
ライセンス・クレジット
本製品の単4乾電池用昇圧回路は、cormoran氏の「DYA Dash」の回路設計を参考にしています。該当する回路図はMIT Licenseで公開されています。 DYA Dash: https://github.com/cormoran/dya-dash-keyboard
