隠線処理Pro｜Jw_cad外部変形・最大5レイヤー・補助線対応
- Digital500 JPY
Freeの使い心地を、そのまま広い作業へ。最大5レイヤーの前後順を並べ、隠れた区間は削除か補助線を選択。500円の買い切り、会社業務にも。
Freeの使い心地を、そのまま広い作業へ。

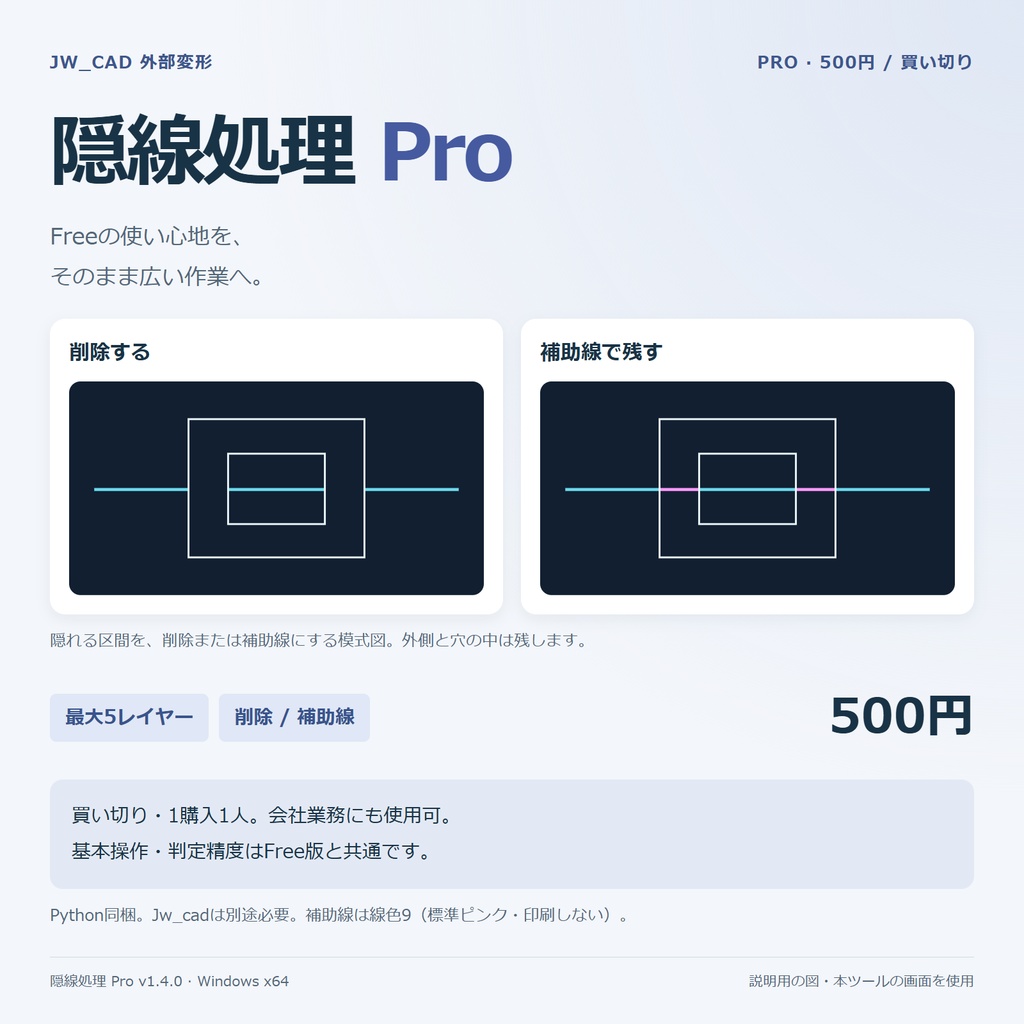

「隠線処理 Pro」は、Jw_cadでレイヤーの前後順を指定し、手前の物体に隠れる線の区間を処理する外部変形です。 2～5レイヤーをまとめて処理し、隠れた区間は「削除」または「補助線」を選べます。 【500円 / 買い切り / 1購入1人】 個人用途・会社業務・商用図面に使用できます。 1人の利用者が自宅PC・業務PCに配置できます。複数人で使う場合は人数分の購入が必要です。 月額利用料やオンライン認証はありません。
Pro版で広がる作業

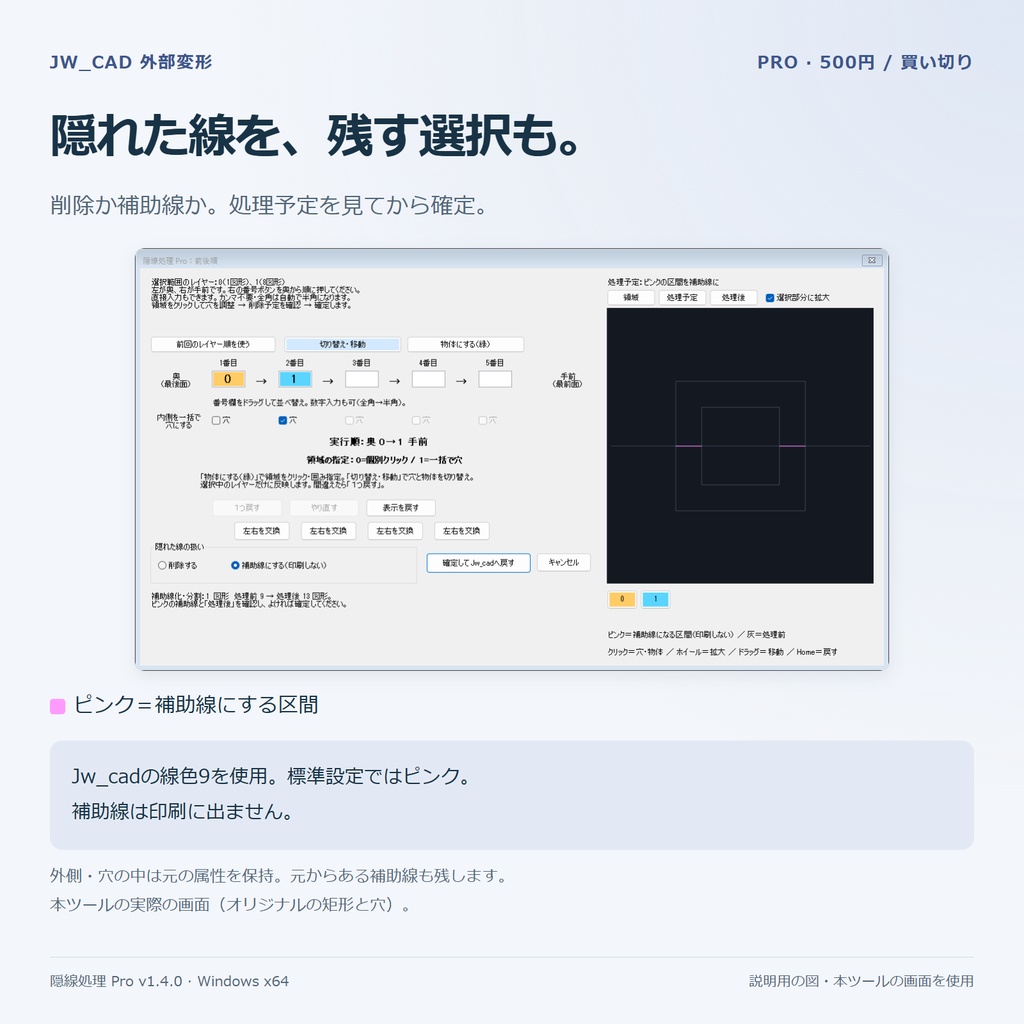

・同じグループの2～5レイヤーを、奥から手前へまとめて処理。 ・隠れた区間を削除するか、補助線で残すか選択。 補助線はJw_cadの線色9を使用し、標準設定ではピンクです。印刷には出ません。 外側と穴の中の線は、元の属性を保持します。 配置例：C:\jww\隠線処理Pro 外変から選ぶファイル：隠線処理Pro.bat
色を見て、確認してから確定

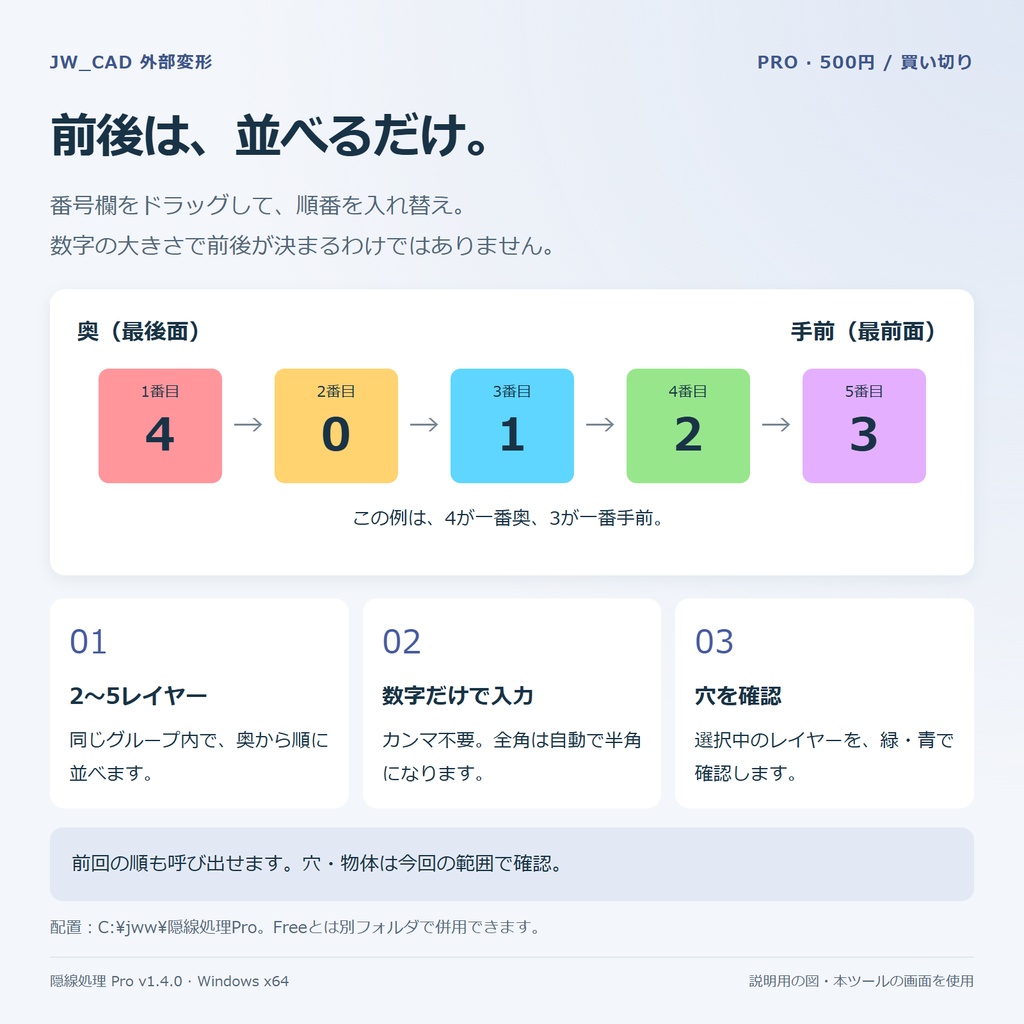

・左が奥、右が手前。レイヤー番号欄をドラッグして並べ替えられます。 ・数字だけで入力でき、全角数字は自動で半角になります。 ・緑＝物体（奥の線を隠す）、青＝穴（奥の線を見せる）。 ・穴はクリックで切り替え、物体はクリックや四角い囲みで指定できます。 ・囲み指定は、完全に囲まれた閉領域だけが対象です。 ・間違えたらCtrl+Zで戻し、Ctrl+Yでやり直せます。 ・「処理予定」「処理後」を見てから、Jw_cadへ戻します。
対応する図形と属性
直線・円・円弧の、手前の物体に隠れる区間を処理します。 外側や穴から見える区間は、元の線色・線種・線幅・グループ・レイヤーを保持します。 選ばなかったレイヤーの図形と、元からある補助線はそのまま残します。 Free版とPro版の基本操作・判定精度は共通です。
導入と同梱物
ZIPを「すべて展開」し、ツールのフォルダをjww内に丸ごと配置します。 Pythonを同梱しているため、Pythonの追加導入は不要です。 HTML・PDFの使い方ガイド、オリジナル練習用DXF3点、利用条件を同梱します。 図面の処理はPC内で行い、本ツールから図面を外部送信しません。
動作環境
対象：Windows 10 / 11 の64ビット版（Intel / AMD系x64）。 確認済み：Windows 11 64ビット / Jw_cad 10.3.6。 Windows 10・他のJw_cad版は今回の実機確認を行っていません。 Windows PowerShell 5.1 / Windows Formsが使えることが必要です。 Jw_cad本体は別途必要です。32ビット版・ARM版Windowsは対象外です。 配置先への書き込みとBAT / PowerShell / 同梱Pythonの実行が必要です。 会社PCでは、社内の実行ルールに沿ってご利用ください。
対応範囲とお願い
対象：Windows 10 / 11 の64ビット版（Intel / AMD系x64）。 確認済み：Windows 11 64ビット / Jw_cad 10.3.6。 Windows 10・他のJw_cad版は今回の実機確認を行っていません。 Windows PowerShell 5.1 / Windows Formsが使えることが必要です。 Jw_cad本体は別途必要です。32ビット版・ARM版Windowsは対象外です。 配置先への書き込みとBAT / PowerShell / 同梱Pythonの実行が必要です。 会社PCでは、社内の実行ルールに沿ってご利用ください。
対応範囲とお願い
同じレイヤーグループ内の2D図面を、人が指定した前後順で処理します。 複数グループの同時処理、6レイヤー以上の同時処理、3Dからの前後自動判定は対象外です。 楕円・楕円弧・文字・点は保持し、隠す領域や区間切断の計算には使いません。 スプライン、塗りつぶし、ブロック等の未対応データでは、処理を止める場合があります。 小さな隙間を補完する場合もありますが、大きく開いた輪郭を無理に閉じません。 穴と装飾の区別には、人による色の確認が必要です。曖昧な輪郭では線を残す方針です。 全図面での完全な結果や、一定の処理秒数・速度倍率は保証しません。 処理前に別名保存し、処理予定と結果を確認してから保存してください。 本商品はJw_cad開発者による公式商品ではありません。 商品画像は、本ツールの画面とオリジナルの説明図です。
迷ったら、まずFree版で

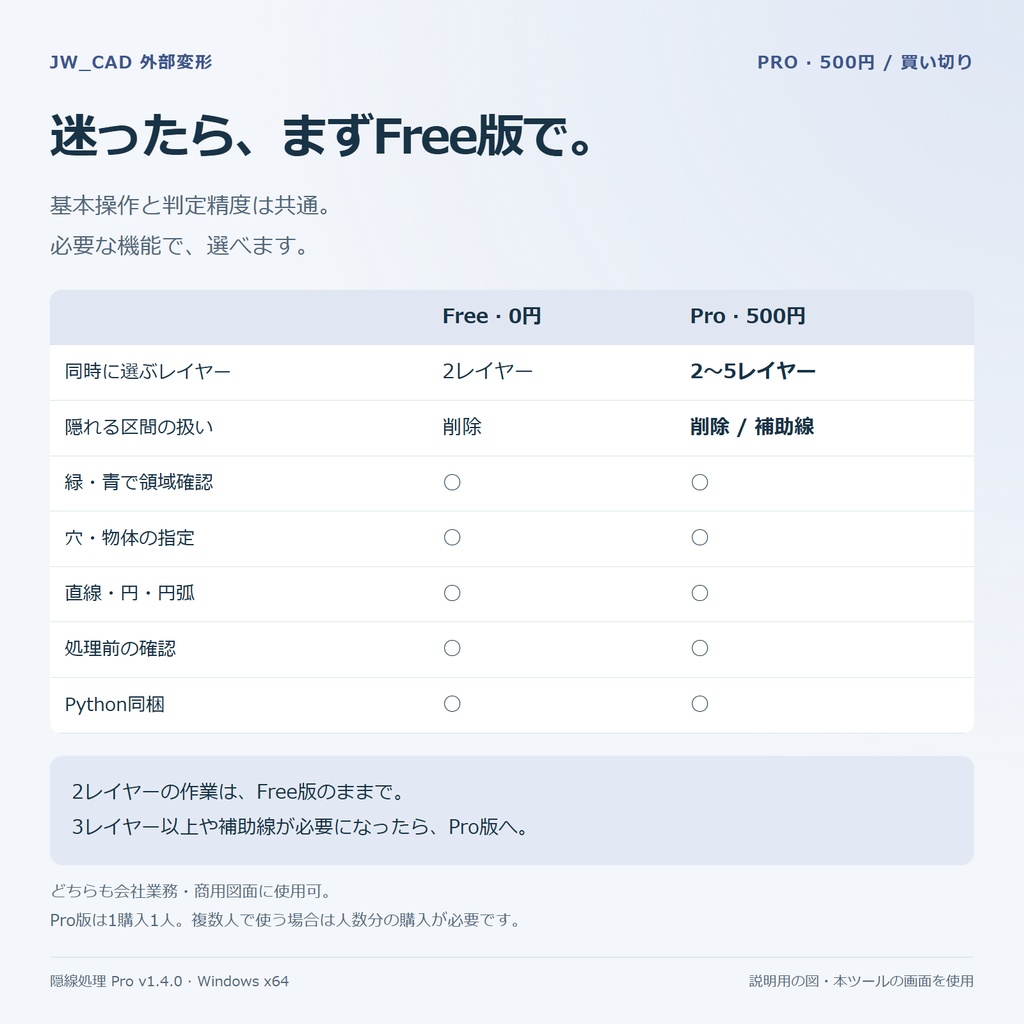

2レイヤー・削除のみのFree版（0円）で、操作とお使いの環境をご確認ください。 Pro版と基本操作・判定精度は共通です。3レイヤー以上や補助線が必要になったときに、Pro版をお選びください。 同じBOOTHショップ内の「隠線処理Free」をご覧ください。
よくある質問
Q. Pythonを入れていません。 A. Pythonは同梱しています。ZIPを展開して、フォルダ全体をjww内へ置いてください。 Q. 円・円弧や穴も使えますか？ A. Free版・Pro版ともに対応します。楕円やすべての曲線に対応するものではありません。 Q. Pro版なら判定がより正確になりますか？ A. 判定精度は共通です。Pro版の違いは、同時に選ぶレイヤー数と、補助線への変更です。 Q. 会社で使えますか？ A. 使用できます。1購入1人なので、使用する人数分の購入をお願いします。
利用条件（購入・ダウンロード前にご確認ください）
隠線処理 Pro — 利用条件（2026年10月11日版） 販売者は、本商品を販売したBOOTH商品ページに表示される出品者です。 購入前に商品ページの動作環境・制限と本条件をご確認ください。 1. 利用単位 1購入につき、1人の利用者が本ツールを使用できます。 利用者本人が使う自宅PC・業務PCなど、複数のPCへの配置は可能です。 会社が購入する場合は、1購入ごとに利用者を1人指定してください。 同じ購入データを複数人で共有・使用する場合は、人数分の購入が必要です。 本ツールは買い切りです。月額の利用料やオンライン認証はありません。 2. 許可する利用 個人用途、会社業務、営利目的の図面作成に使用できます。 本ツールで処理した図面の納品・販売・公開に、追加料金やクレジット表記は不要です。 図面自体の権利は、その図面の権利者に帰属します。 利用者自身が使うためのバックアップと改変は可能です。 改変した版については、販売者の通常サポートの対象外です。 3. 禁止する行為 本ツールの独自コード、商品ファイル、説明書を、第三者へ配布、転売、公開すること。 購入データを社内の共有フォルダ等に置き、他の利用者にも使用させること。 販売者やJw_cad開発者による公式商品であると偽ること。 利用権を第三者へ譲渡する場合は、先に販売者へご相談ください。 4. 第三者ソフトウェア 前項の再配布等の制限は、本ツールの独自部分に適用します。 同梱Python等の第三者ソフトウェアは、それぞれのライセンスに従います。 本条件は第三者ソフトウェアのライセンスで認められた権利を制限しません。 詳細は「第三者ソフトウェア.txt」と「python/LICENSE.txt」を参照してください。 Jw_cad本体、Windowsは本商品に含まれず、それぞれの利用条件が適用されます。 5. 動作・サポート 商品説明に記載した環境と範囲を対象に、案内・不具合の相談を受け付けます。 すべての図面で正確な処理や、すべてのPCでの動作を保証するものではありません。 処理前に別名保存し、処理結果を確認してから保存してください。 新機能追加、将来のOS / Jw_cad版への対応、無期限の更新、即時回答は約束しません。 お問い合わせ先は、購入したBOOTHショップのメッセージです。 6. 返品・不具合への対応 購入者都合の返品・交換は原則お受けしません。 商品説明と異なる不具合、破損などがある場合は、BOOTHメッセージでご相談ください。 状況を確認し、修正版の案内などを含め、適用法令に従って個別に対応します。 BOOTHのダウンロード商品のシステム上、キャンセル・返金ができない点も踏まえて 対応方法を相談します。本条は、法令で認められた購入者の権利を制限しません。 7. 条件の適用 法令の強行規定に反する部分がある場合は、その規定が優先します。 本条件は、故意・重過失を含めた一切の責任を免除する趣旨ではありません。 Version 1.4.0
