2レイヤーの隠線処理を無料で。緑と青で領域を確認し、隠れた区間だけを削除。使い心地が合ったら、最大5レイヤー・補助線に対応するPro版へ。
重なった線の整理を、まずは無料で。サイト

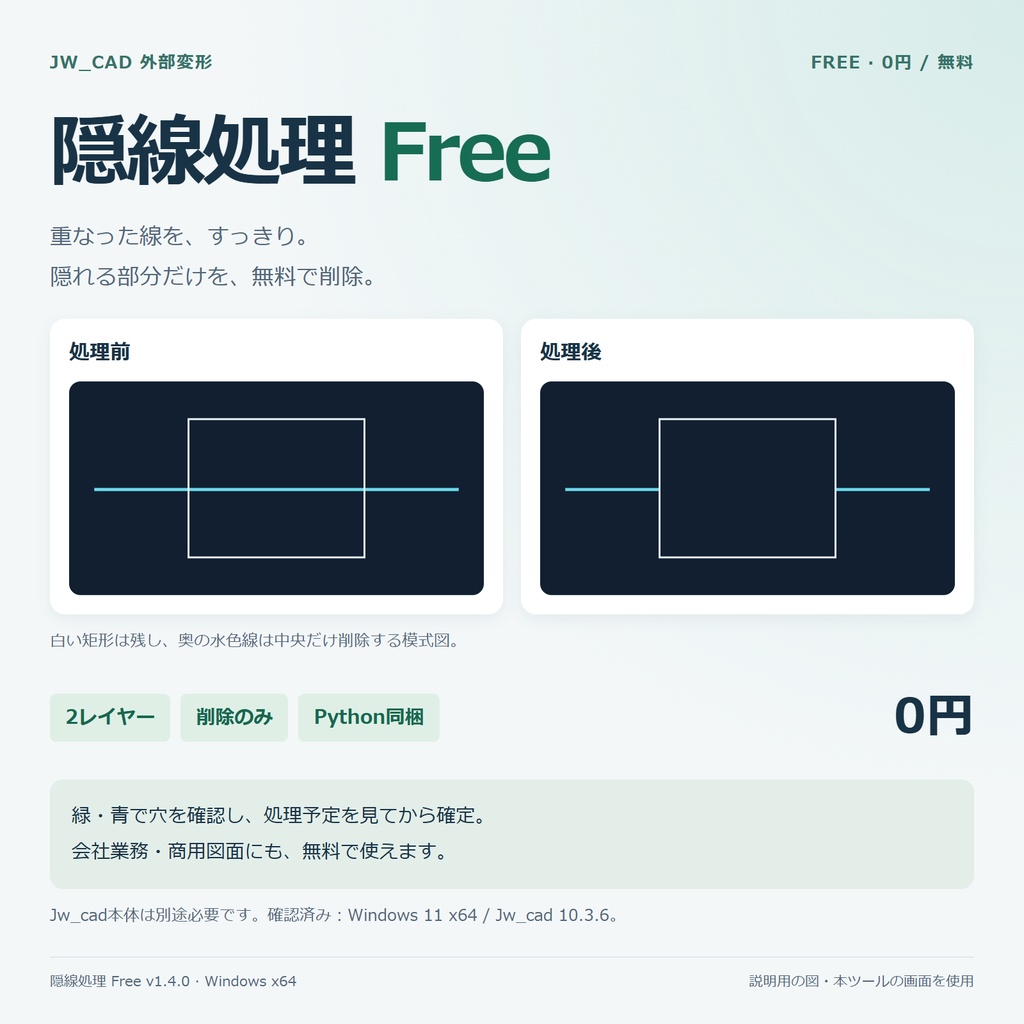

「隠線処理 Free」は、Jw_cadで手前の物体に隠れる線の一部分だけを削除する外部変形です。 2レイヤーの図面で、色を見ながら操作と結果を試せます。 【0円 / 2レイヤー / 隠れた区間の削除】 Free版も個人用途・会社業務・商用図面に使用できます。 利用期限はありません。2レイヤーの作業に、そのまま使い続けられます。 補助線に変更する機能はありません。3レイヤー以上を同時に選ぶことはできません。 配置例：C:\jww\隠線処理Free 外変から選ぶファイル：隠線処理Free.bat s://example.com/

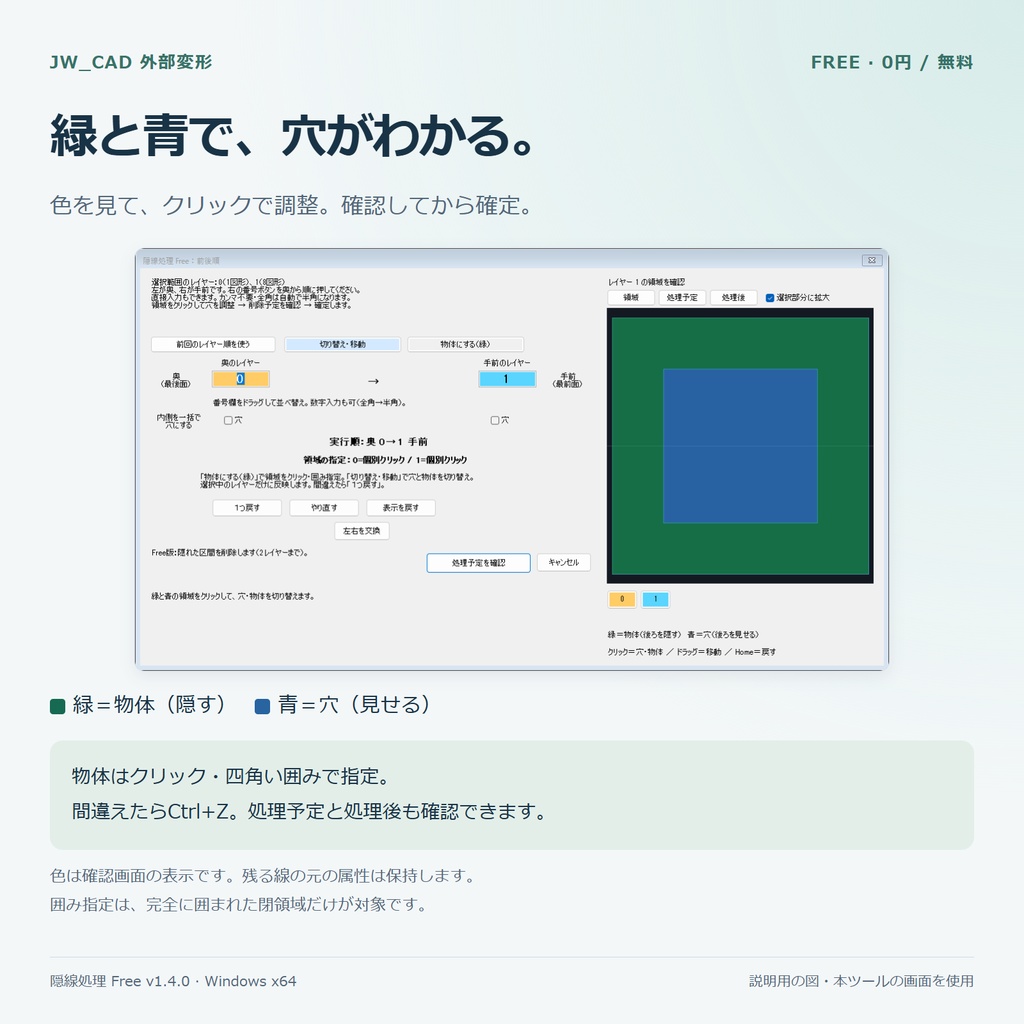

色を見て、確認してから確定
・左が奥、右が手前。レイヤー番号欄をドラッグして並べ替えられます。 ・数字だけで入力でき、全角数字は自動で半角になります。 ・緑＝物体（奥の線を隠す）、青＝穴（奥の線を見せる）。 ・穴はクリックで切り替え、物体はクリックや四角い囲みで指定できます。 ・囲み指定は、完全に囲まれた閉領域だけが対象です。 ・間違えたらCtrl+Zで戻し、Ctrl+Yでやり直せます。 ・「処理予定」「処理後」を見てから、Jw_cadへ戻します。
対応する図形と属性
直線・円・円弧の、手前の物体に隠れる区間を処理します。 外側や穴から見える区間は、元の線色・線種・線幅・グループ・レイヤーを保持します。 選ばなかったレイヤーの図形と、元からある補助線はそのまま残します。 Free版とPro版の基本操作・判定精度は共通です。

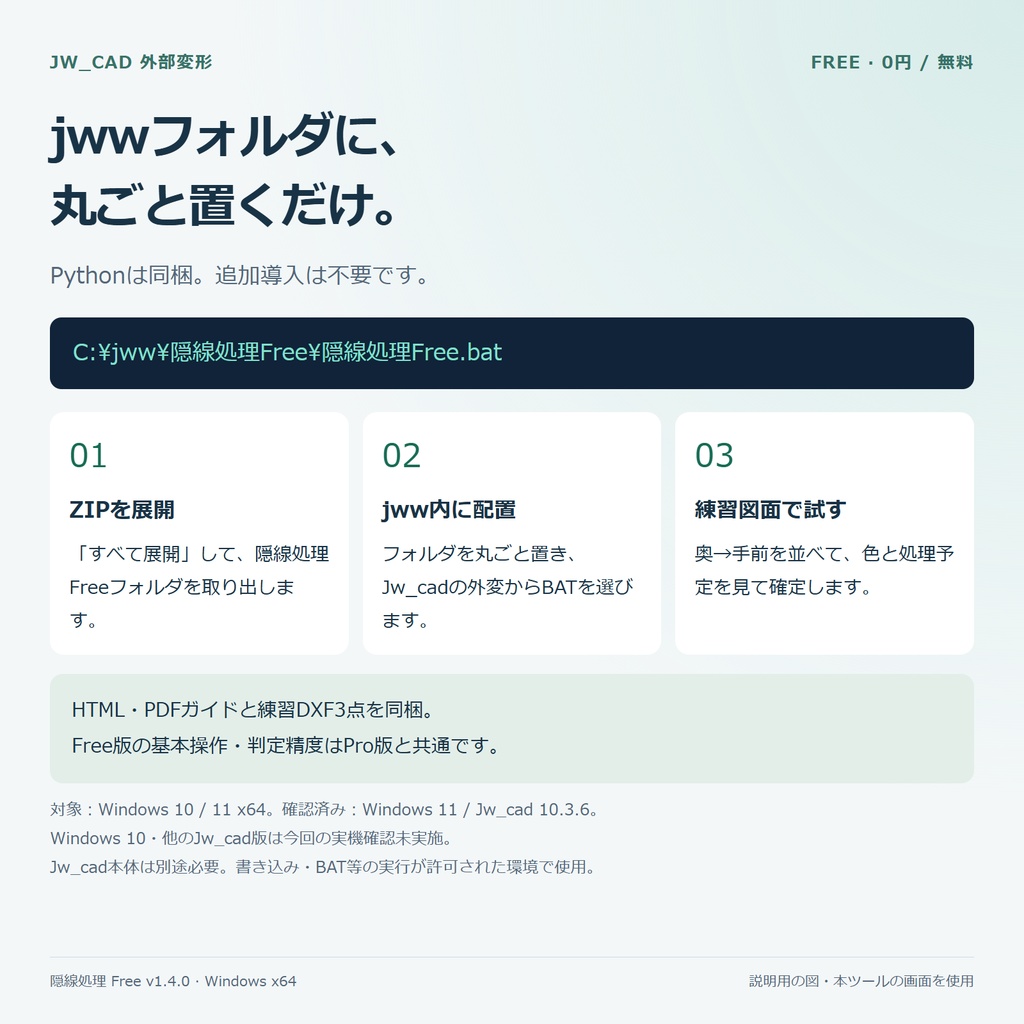

導入と同梱物
ZIPを「すべて展開」し、ツールのフォルダをjww内に丸ごと配置します。 Pythonを同梱しているため、Pythonの追加導入は不要です。 HTML・PDFの使い方ガイド、オリジナル練習用DXF3点、利用条件を同梱します。 図面の処理はPC内で行い、本ツールから図面を外部送信しません。
動作環境
対象：Windows 10 / 11 の64ビット版（Intel / AMD系x64）。 確認済み：Windows 11 64ビット / Jw_cad 10.3.6。 Windows 10・他のJw_cad版は今回の実機確認を行っていません。 Windows PowerShell 5.1 / Windows Formsが使えることが必要です。 Jw_cad本体は別途必要です。32ビット版・ARM版Windowsは対象外です。 配置先への書き込みとBAT / PowerShell / 同梱Pythonの実行が必要です。 会社PCでは、社内の実行ルールに沿ってご利用ください。
対応範囲とお願い
同じレイヤーグループ内の2D図面を、人が指定した前後順で処理します。 複数グループの同時処理、6レイヤー以上の同時処理、3Dからの前後自動判定は対象外です。 楕円・楕円弧・文字・点は保持し、隠す領域や区間切断の計算には使いません。 スプライン、塗りつぶし、ブロック等の未対応データでは、処理を止める場合があります。 小さな隙間を補完する場合もありますが、大きく開いた輪郭を無理に閉じません。 穴と装飾の区別には、人による色の確認が必要です。曖昧な輪郭では線を残す方針です。 全図面での完全な結果や、一定の処理秒数・速度倍率は保証しません。 処理前に別名保存し、処理予定と結果を確認してから保存してください。 本商品はJw_cad開発者による公式商品ではありません。 商品画像は、本ツールの画面とオリジナルの説明図です。

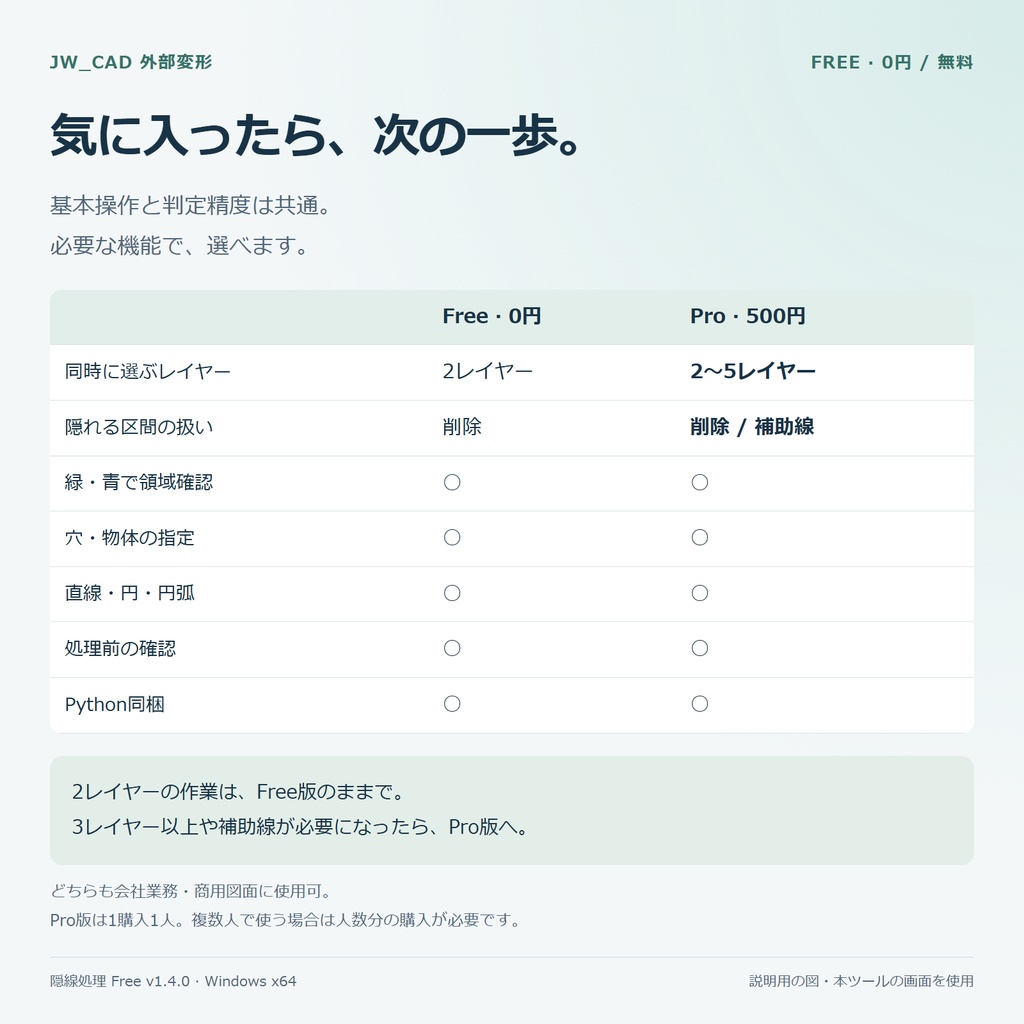

使い心地が合ったら、次の一歩
3レイヤー以上をまとめて処理したいときや、隠れた区間を補助線で残したいときは、 Pro版（500円 / 買い切り）をご用意しています。 基本操作・判定精度は共通なので、Free版で慣れたまま使えます。 Free版のままで作業に足りる場合は、そのままご利用ください。 同じBOOTHショップ内の「隠線処理Pro」をご覧ください。
よくある質問
Q. Pythonを入れていません。 A. Pythonは同梱しています。ZIPを展開して、フォルダ全体をjww内へ置いてください。 Q. 円・円弧や穴も使えますか？ A. Free版・Pro版ともに対応します。楕円やすべての曲線に対応するものではありません。 Q. Pro版なら判定がより正確になりますか？ A. 判定精度は共通です。Pro版の違いは、同時に選ぶレイヤー数と、補助線への変更です。 Q. 会社で使えますか？ A. Free版は会社業務にも無料で使用できます。各利用者がこの配布ページから入手してください。
利用条件（購入・ダウンロード前にご確認ください）
隠線処理 Free — 利用条件（2026年10月11日版） 配布者は、本ツールを配布するBOOTH商品ページに表示される出品者です。 1. 利用範囲 Free版は無料で使用できます。個人用途、会社業務、営利目的の図面作成に使用できます。 処理した図面の納品・販売・公開に、追加料金やクレジット表記は不要です。 図面自体の権利は、その図面の権利者に帰属します。 会社で複数人が使用する場合も、各利用者が配布ページから入手して使用できます。 月額の利用料やオンライン認証はありません。 2. 独自部分の扱い 利用者自身が使うためのバックアップと改変は可能です。 改変した版は通常サポートの対象外です。 本ツールの独自コード、配布ファイル、説明書の再配布・転売・公開はしないでください。 ほかの利用者への案内には、配布ページのリンクを使用してください。 Jw_cad開発者による公式商品であると偽らないでください。 3. 第三者ソフトウェア 前項の制限は本ツールの独自部分に適用します。 同梱Python等はそれぞれのライセンスに従います。 本条件は第三者ソフトウェアのライセンスで認められた権利を制限しません。 詳細は「第三者ソフトウェア.txt」と「python/LICENSE.txt」を参照してください。 Jw_cad本体・Windowsは含まれず、それぞれの利用条件が適用されます。 4. 動作・サポート 対象環境・制限は「動作環境と制限.txt」に記載しています。 すべての図面で正確な処理や、すべてのPCでの動作を保証するものではありません。 処理前に別名保存し、処理結果を確認してから保存してください。 新機能追加、将来のOS / Jw_cad版への対応、無期限の更新、即時回答は約束しません。 お問い合わせ先は配布したBOOTHショップのメッセージです。 法令の強行規定が優先し、本条件は法令で認められた利用者の権利を制限しません。 Version 1.4.0
