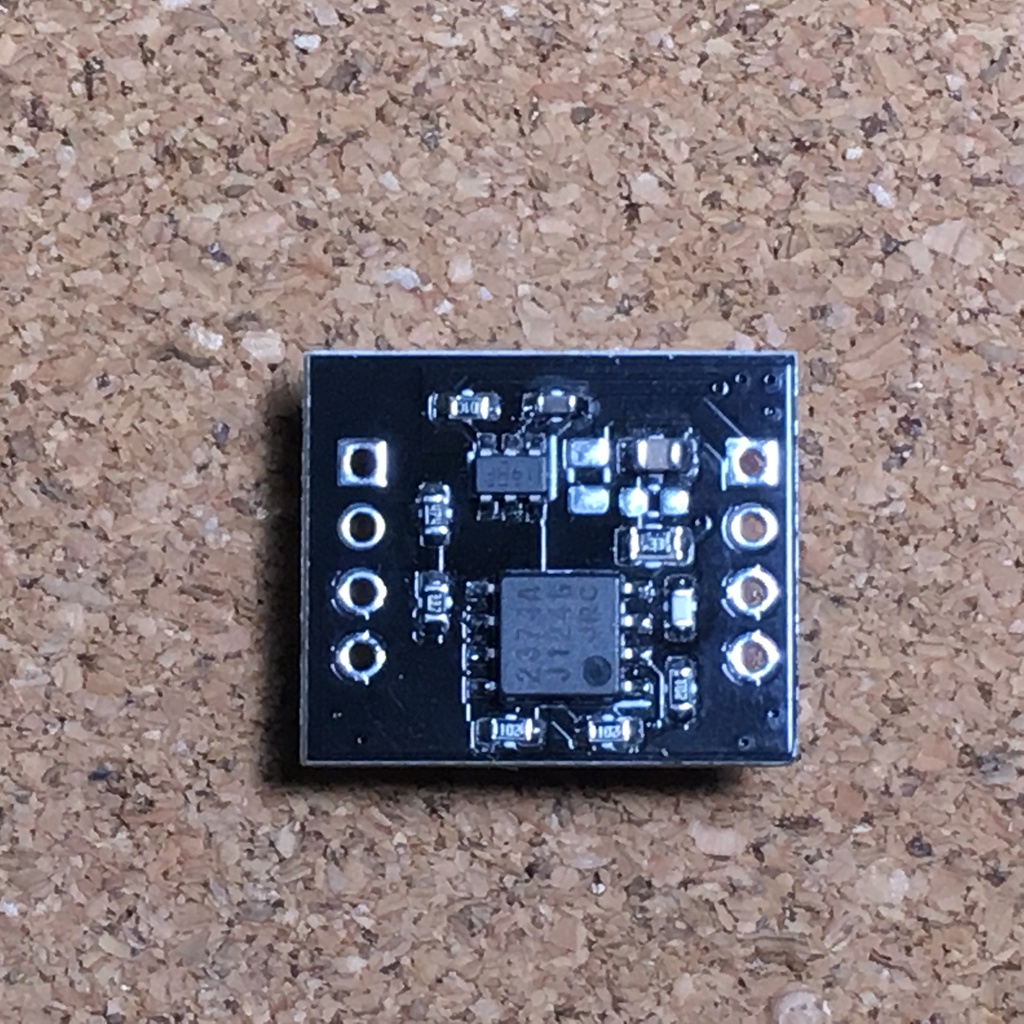

Binary Macaronニキシー管実験用小型電源モジュールキット
- BM-NCPM-V.1.0(出力Enable機能なし)発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 2,000
- BM-NCPM-V.1.0-E(出力Enable機能付き)発送までの日数：7日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 2,200
ニキシー管を使った電子工作のために，ニキシー管の点灯実験を行う際の電源として使用することを目的とした高電圧の電源モジュールです。
モジュールの種類
BM-NCPM-V.1.0 BM-NCPM-V.1.0-E (出力Enable機能付き)
仕様

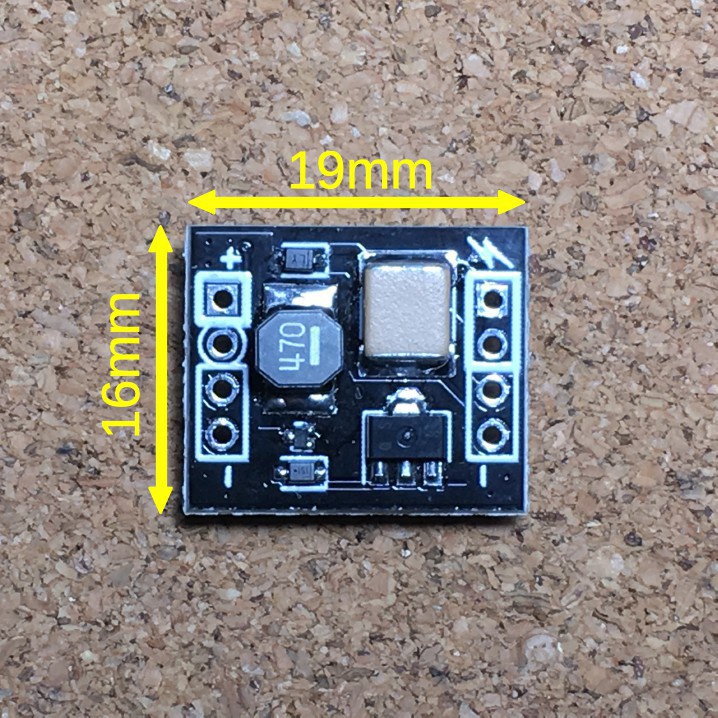

基板サイズ：16mm x 19mm，高さ約18mm 入力電圧(Vin)：DC 11.0V 〜 15.0V 推奨入力電圧：DC 12.0V EN入力電圧：DC 0.0V 〜 Vin (ON:1.23V以上, OFF:1.13V以下) 出力電圧(Vout)：DC 170.0V 〜 180.0V (175.0V Typ.) 最大出力電流 ：5.0mA (3mA以下推奨)
参考情報
Vinが約6.5Vから昇圧が開始され高電圧が出力されるため，取り扱いに注意してください．また，実験用電源を目的としているため組込用途は推奨しません． 出力Enable機能付きモジュールの場合は，Disable(Enableピンに0V印加)すると出力電圧は約0Vとなります． 電流を多く流す程発熱するため，モジュール周囲の環境にご注意ください． 実験において約4.5mA出力した場合の効率は53.8%です．
使用方法
はじめに，キット付属のピンヘッダをモジュール基板にハンダ付けしてください． (ピンピッチは2.54mmであるため，ブレッドボード等に挿入可能です。基板を安定した位置で使用するためにブレッドボードに挿入して使用することを推奨します。) 基板上の「+」マークピンに入力電圧，「−」マークピンにGNDを接続することで高電圧が出力されます．出力Enable機能付きモジュールの場合は入力電圧仕様に従ってEnableピンにHレベル電圧を印加することで高電圧が出力されます．
注意事項
この電源モジュールは電子工作においてニキシー管の点灯実験を行う際の電源として使用することを目的とするものです．この電源モジュールに対するいかなる保証もありません．すべての取り扱いは使用者の責任にて行ってください．この電源モジュールを使用して発生したいかなる事故や損害，不利益等につきましても，この製作者(AKI)は一切の責任を負いません． 上記内容に同意する場合のみ，この電源モジュールを使用してください．
