M5Atom、ATOMS3用「HAT Converter with TF」
- ショップの通常発送日数：支払いから7日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 1,650

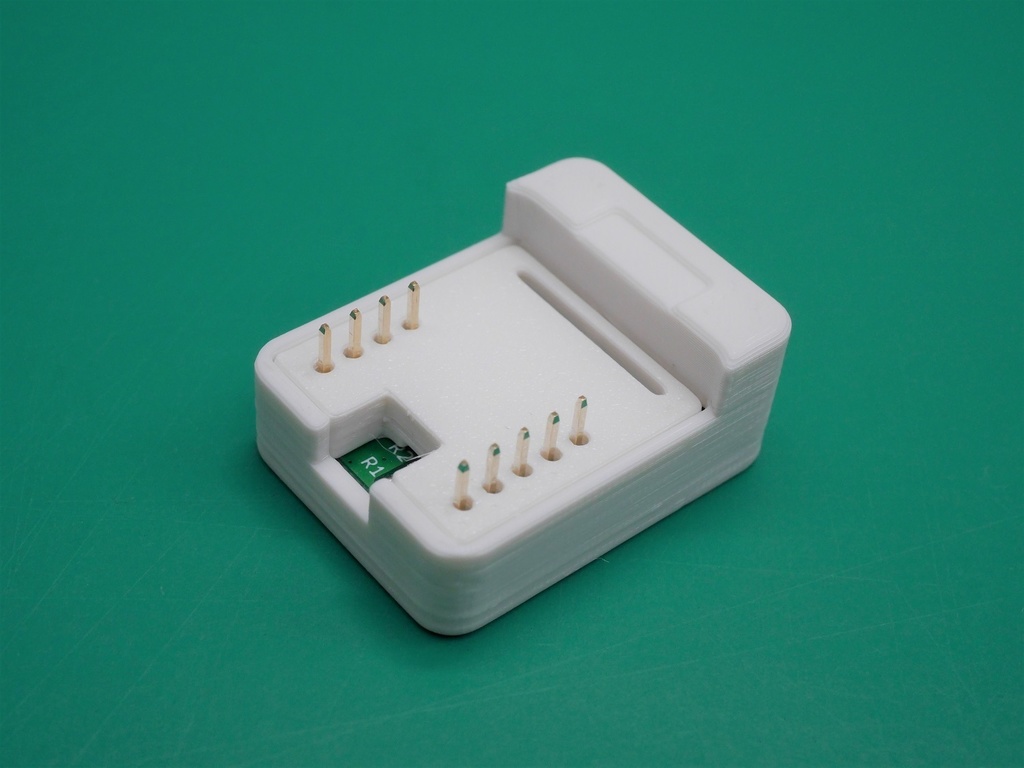

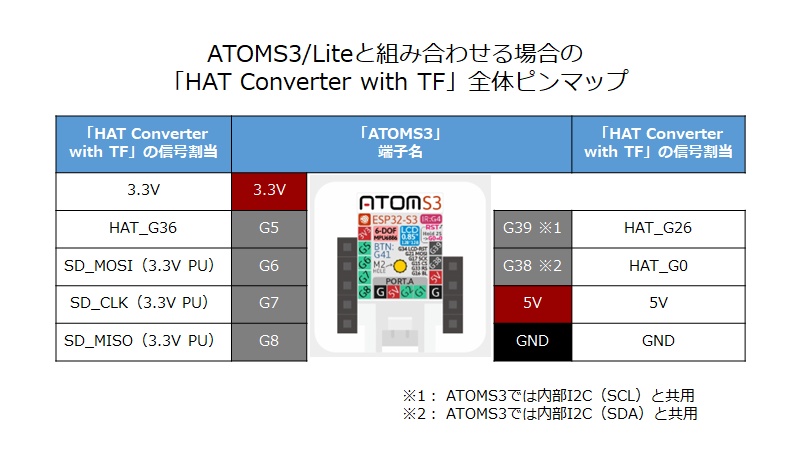

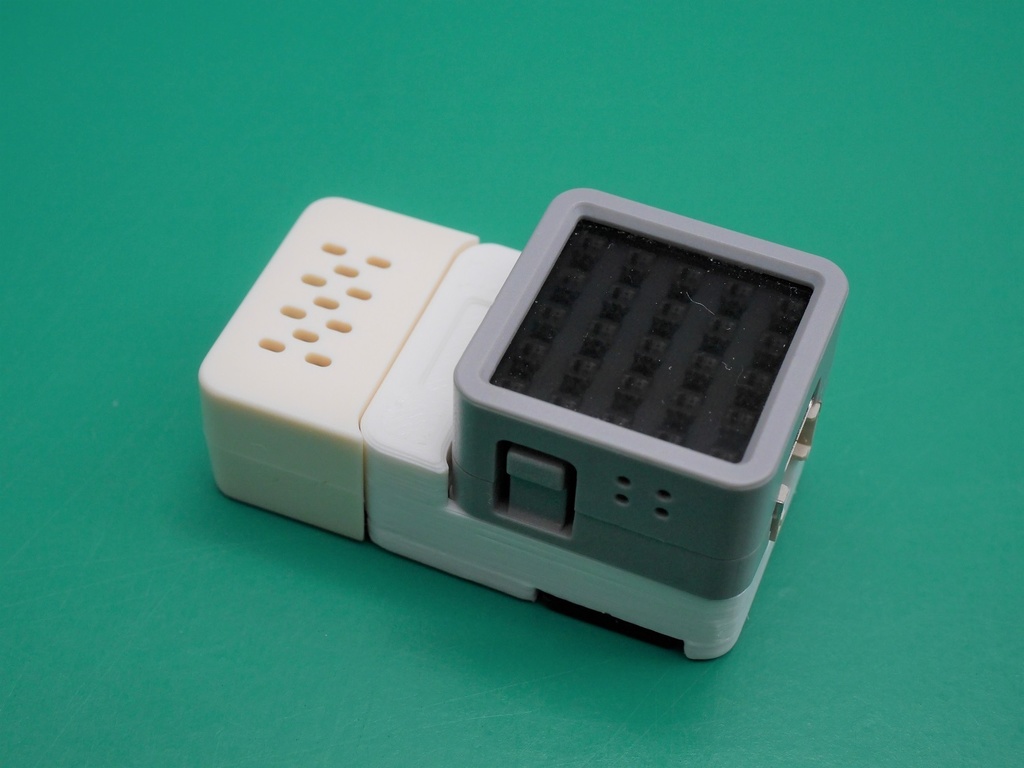

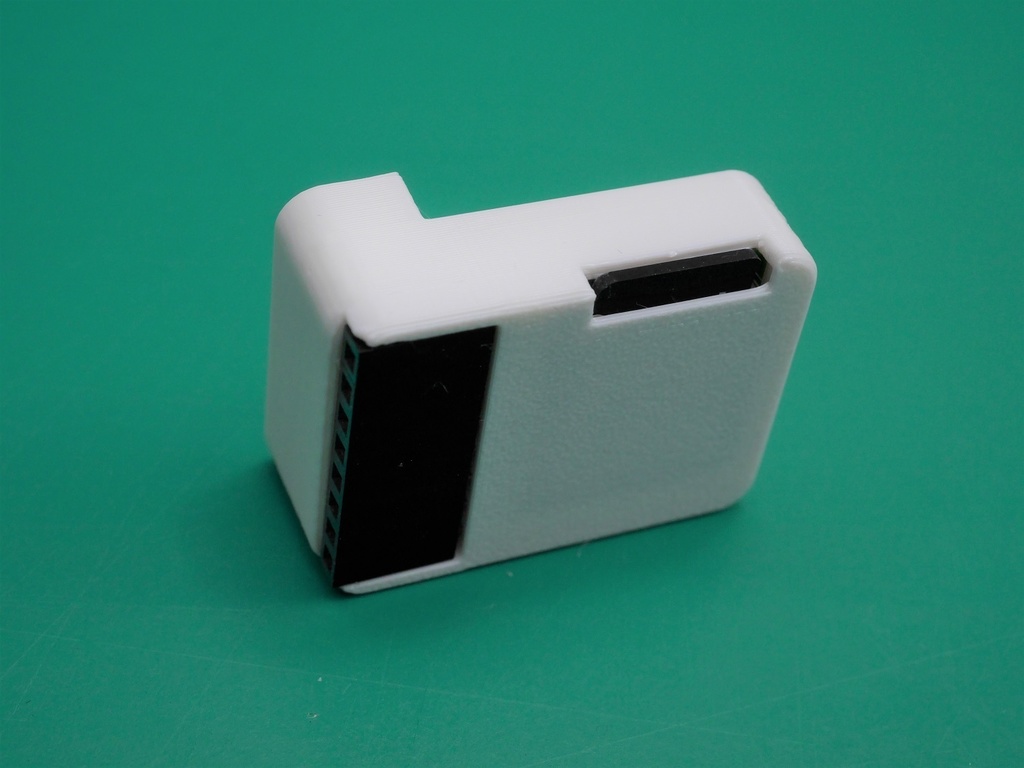

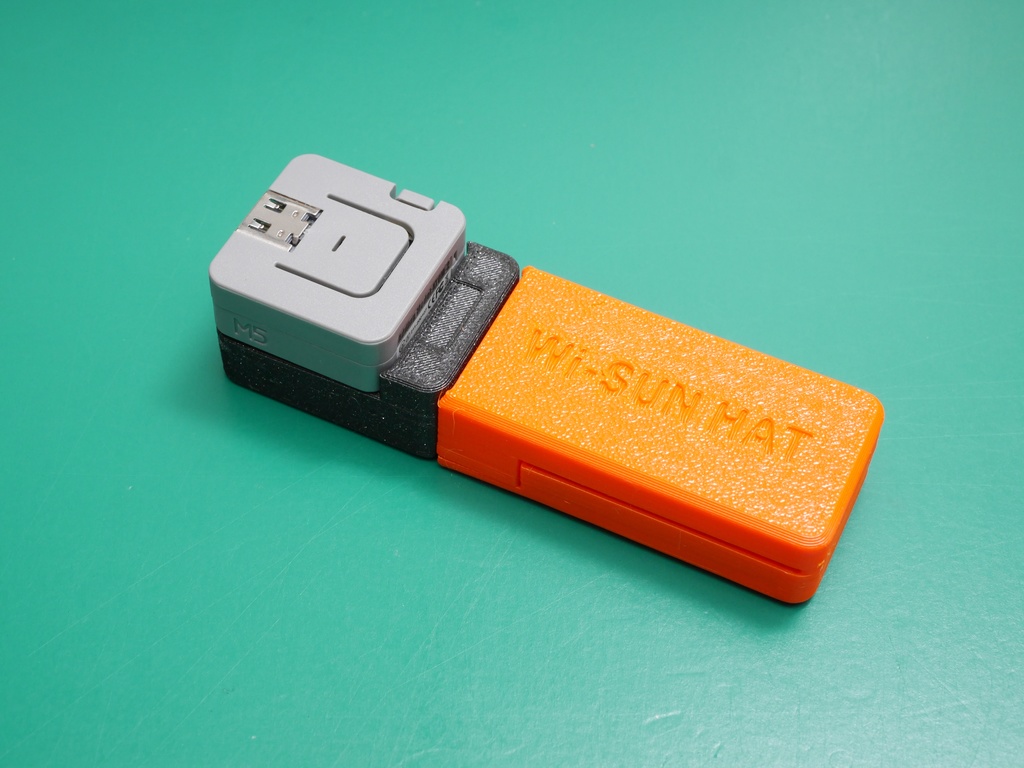

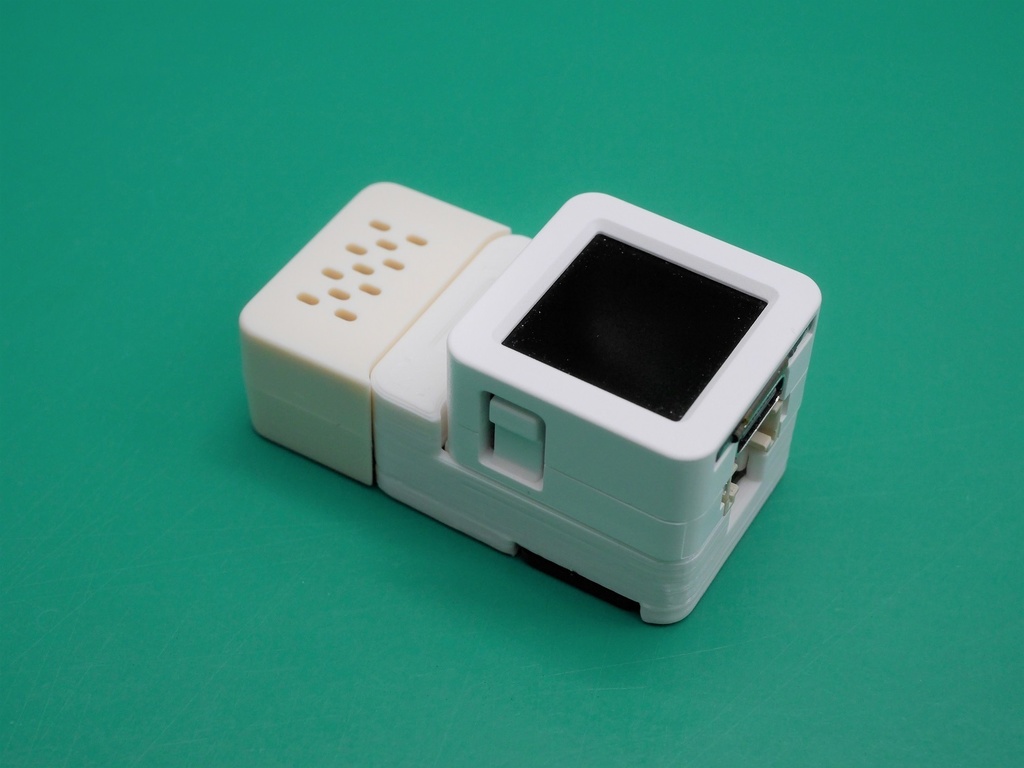

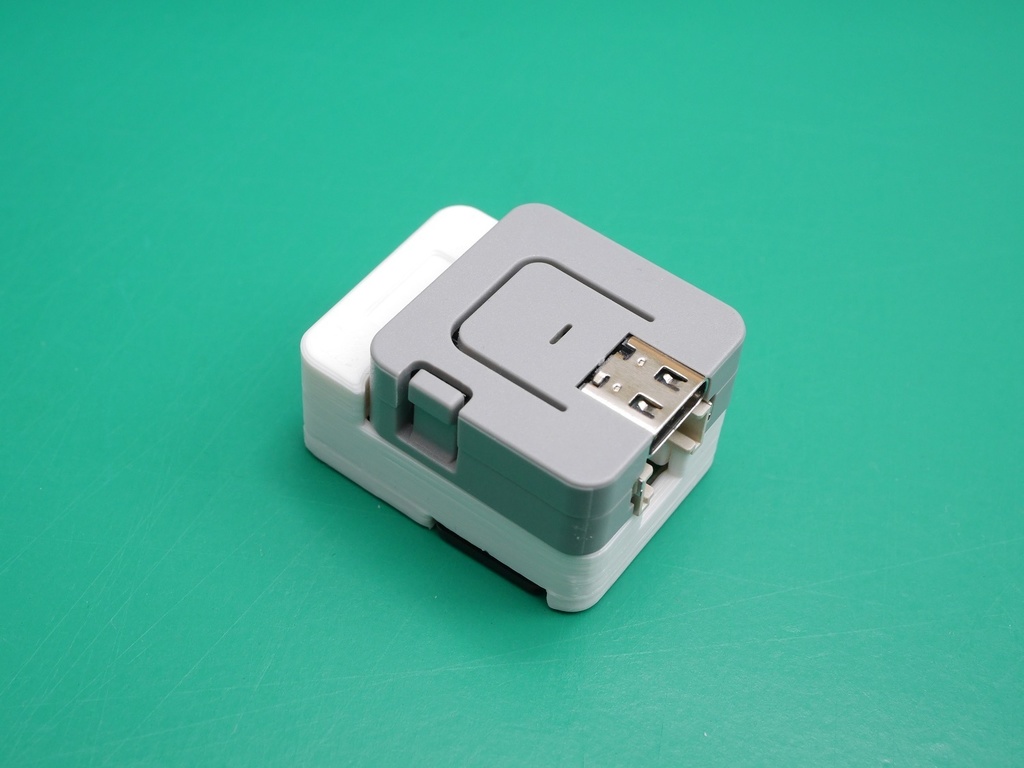

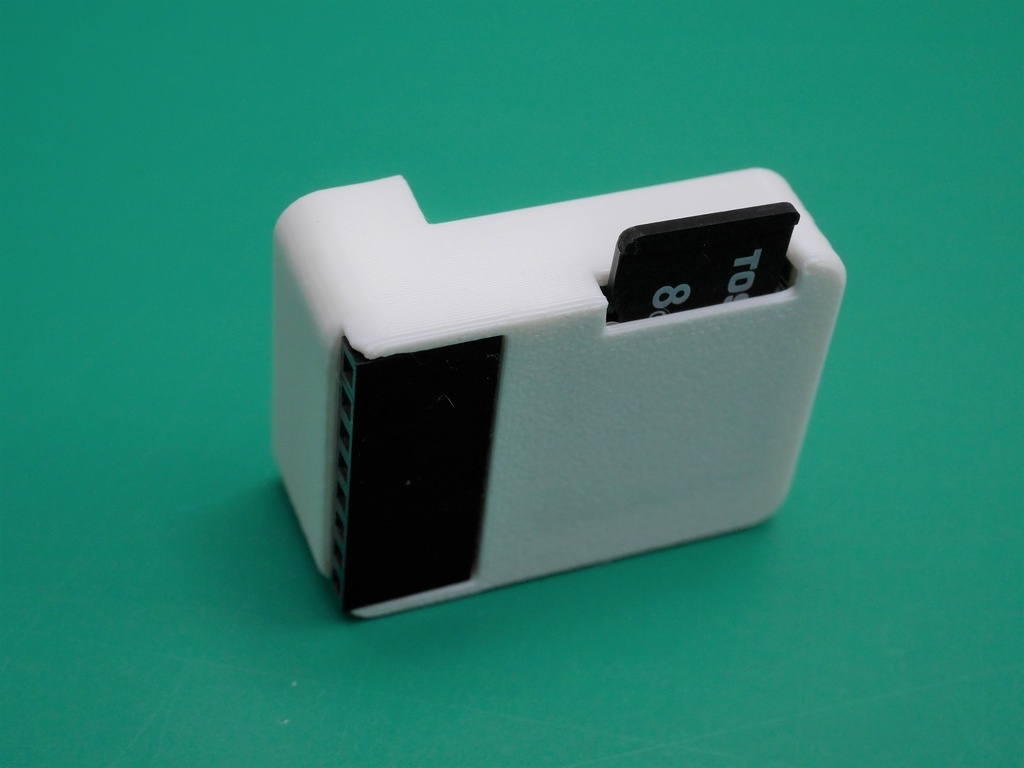

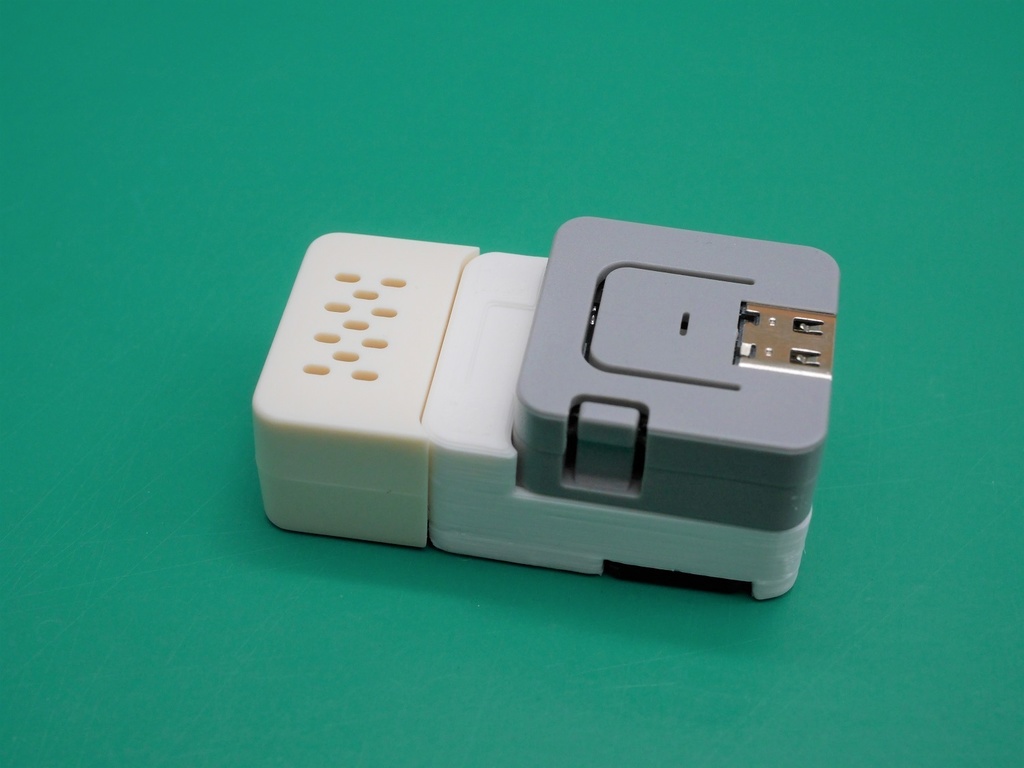

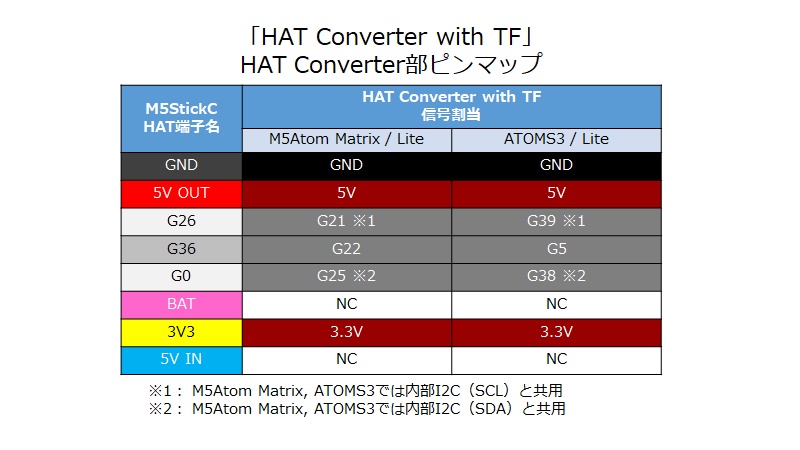

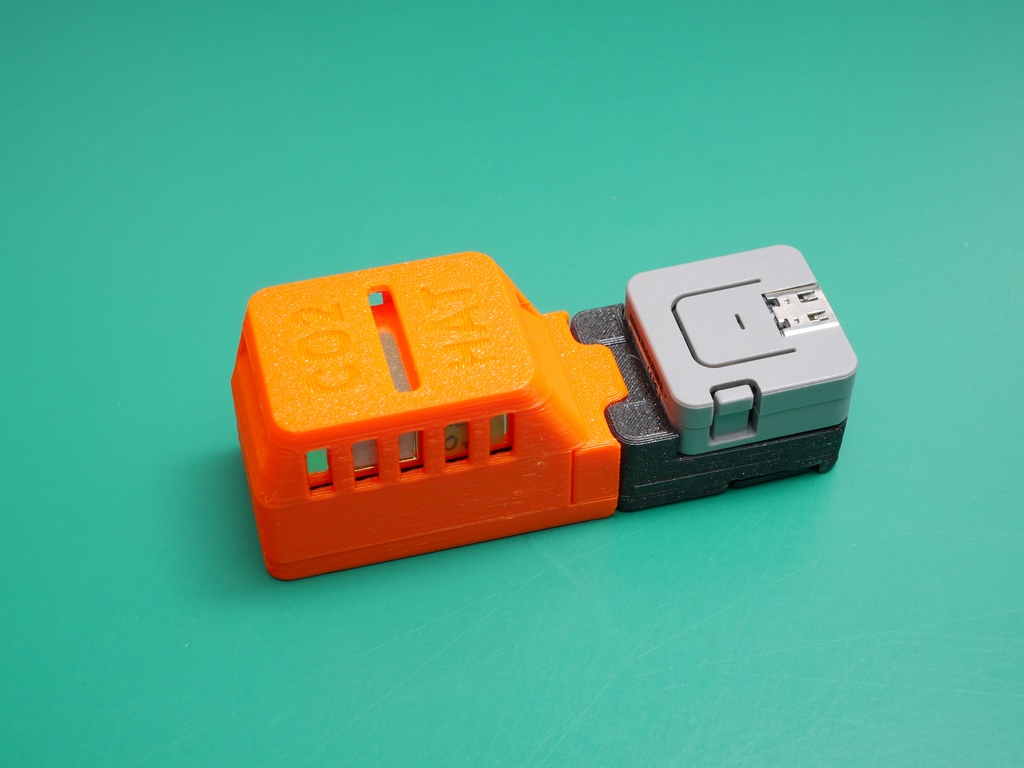

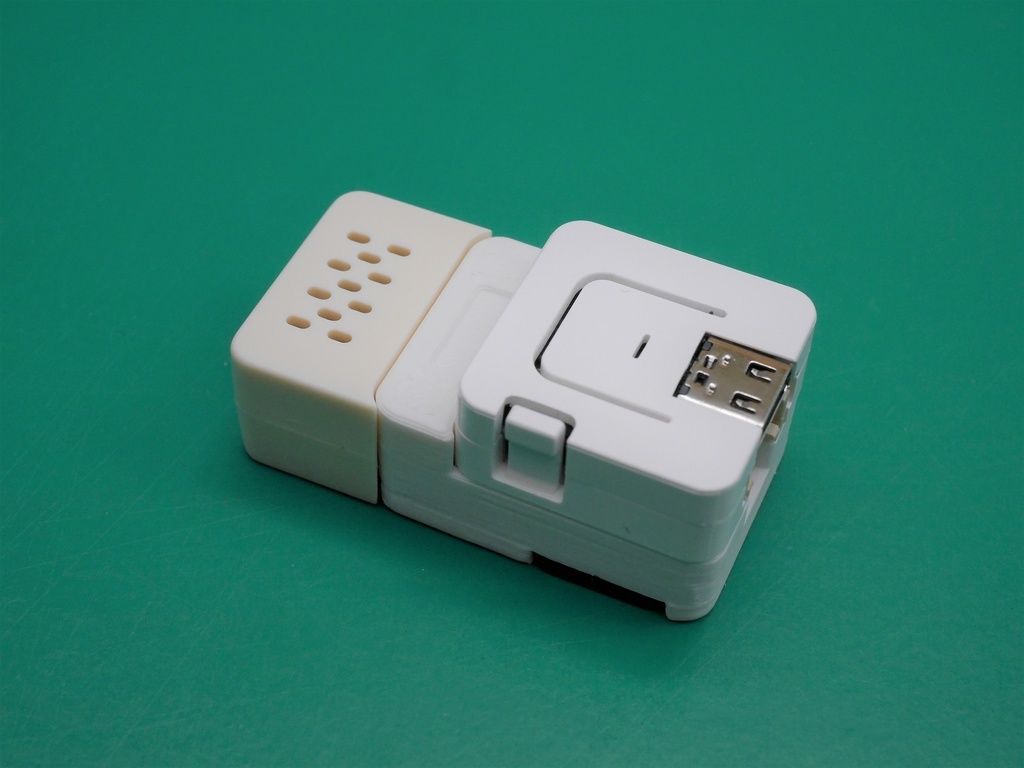

「M5Atom Lite/Matrix」または「ATOMS3/Lite」でM5StickC用の各種HATを使用出来る様にするアダプタです。 併せて、TFカードスロット（microSD相当）が使用可能になります。 写真１・２枚目が商品写真です。 「M5Atom Lite/Matrix」や「ATOMS3/Lite」に装着したイメージは５～９枚目をご参照下さい。 microSDカードは、SPIポートを割り当てて使用します。 信号割り当ては１０～１１枚目画像の「全体ピンマップ」をご参照下さい。 HAT端子への信号割り当ては、１２枚目画像の「HAT Converter部ピンマップ」をご参照ください。 ※M5Atom MatrixまたはATOMS3でご使用になる場合は、一部ピンの割り当てに制限があります。 当ショップで販売しているM5StickC用「Co2 HAT」が装着できる様に筐体に爪掛かりが設けてあります。（１３枚目が装着時の写真です） 簡単なサンプルプログラムをGitHubページ↓にて公開してます。（Arduinoスケッチです） https://github.com/rin-ofumi/m5atom_hat_converter_with_tf
＜注意事項＞
・「M5Atom Lite/Matrxi」や「ATOMS3/Lite」、「microSDカード」、各種HATは付属しません。（別途ご用意下さい） ・全ての環境で動作を保証するものではありません。（microSDカードとの相性もありますので、ご注意ください） ・「M5Atom Lite」「M5Atom Matrix」「ATOMS3」「ATOMS3 Lite」で使用できます。※MatrixとATOMS3はピンの使用制限制限あり ・全てのM5StickC用HATが使える訳ではありません。 信号割当表をご参照頂き、使用出来るかはユーザー様にてご判断願います。 ※判明してる使用不可情報：「M5StickC Speaker Hat」はアナログ信号の割り当てが必要なので当HAT Converterでは使用出来ません。 ・ケースは3Dプリント品なので、若干のバリ・荒れなどが御座います。使用上の問題はありませんので、悪しからずご了承願います。 ・2023/03/03以降の販売ロットより、筐体色をATOMS3シリーズに合わせてホワイトに変更しました。（一部の商品写真には旧筐体色のブラックの物がありますが、現行品はホワイト筐体です）
＜購入制限＞
発送の都合上、「決済一度につき、ショップ内商品合計10個まで」とさせて頂きます。 ※BOOTHのシステムでは、単一商品以外を含む個数制限が掛けられず、発注出来てしまいますが、他商品も含め合計10個までにお控え願います。（ご協力よろしくお願いします）
＜更新履歴＞
【2023/12/20】 ・サンプルプログラムをM5Unified使用に更新。 【2023/03/03】 ・2023/03/03以降の販売ロットより、筐体色がホワイトに変更となります。（ATOMS3シリーズに合わせました） 【2022/09/04】 ・本日、在庫補充しました。お待たせして大変申し訳ありませんでした。m(__)m ・2022/09/04以降の販売ロットより、筐体色がギャラクシーブラックに変更となります。（在庫フィラメント色の整理の為）
