Raspberry Pi 1/2/3/4用 ユニバーサル基板 3枚セット
- ¥ 700

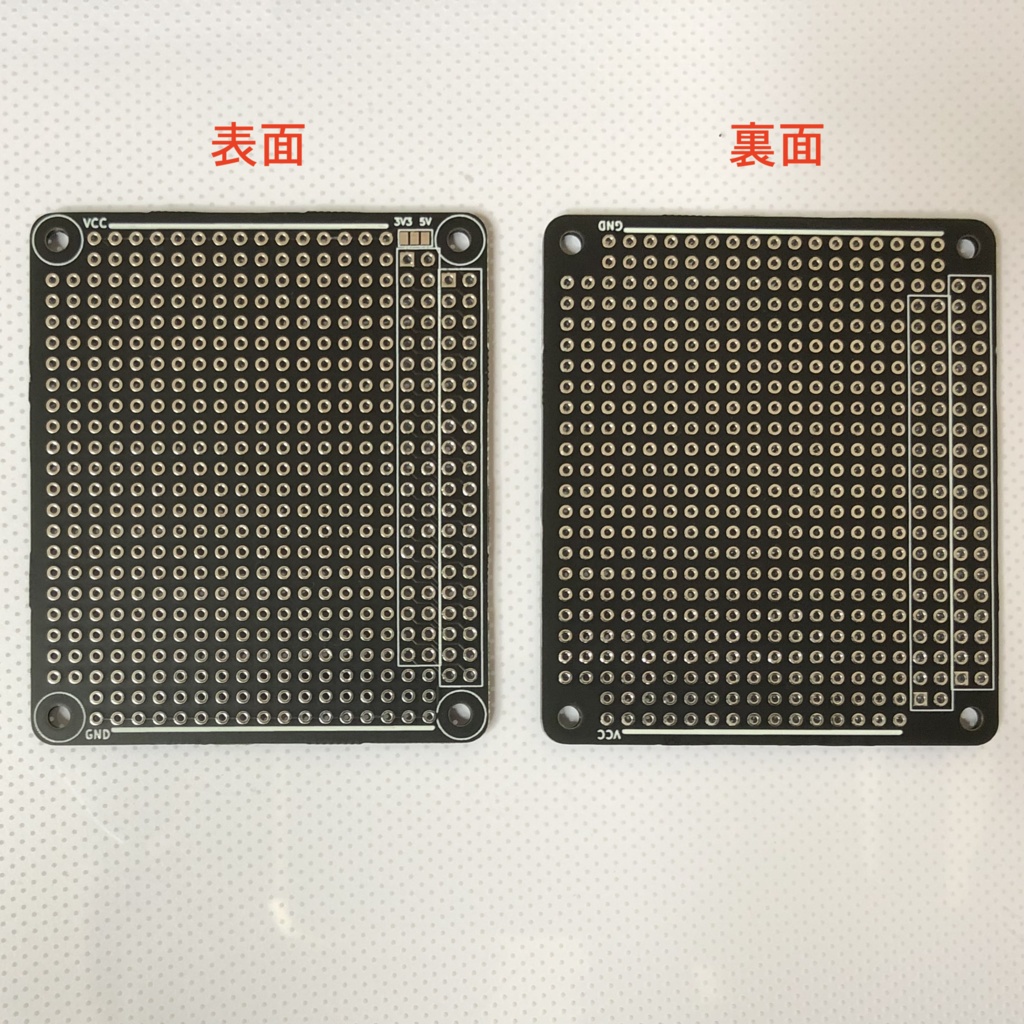

標準サイズのRaspberry Pi のHAT用のユニバーサル基板 基板3枚セット
標準サイズのRaspberry Pi のHAT用のユニバーサル基板

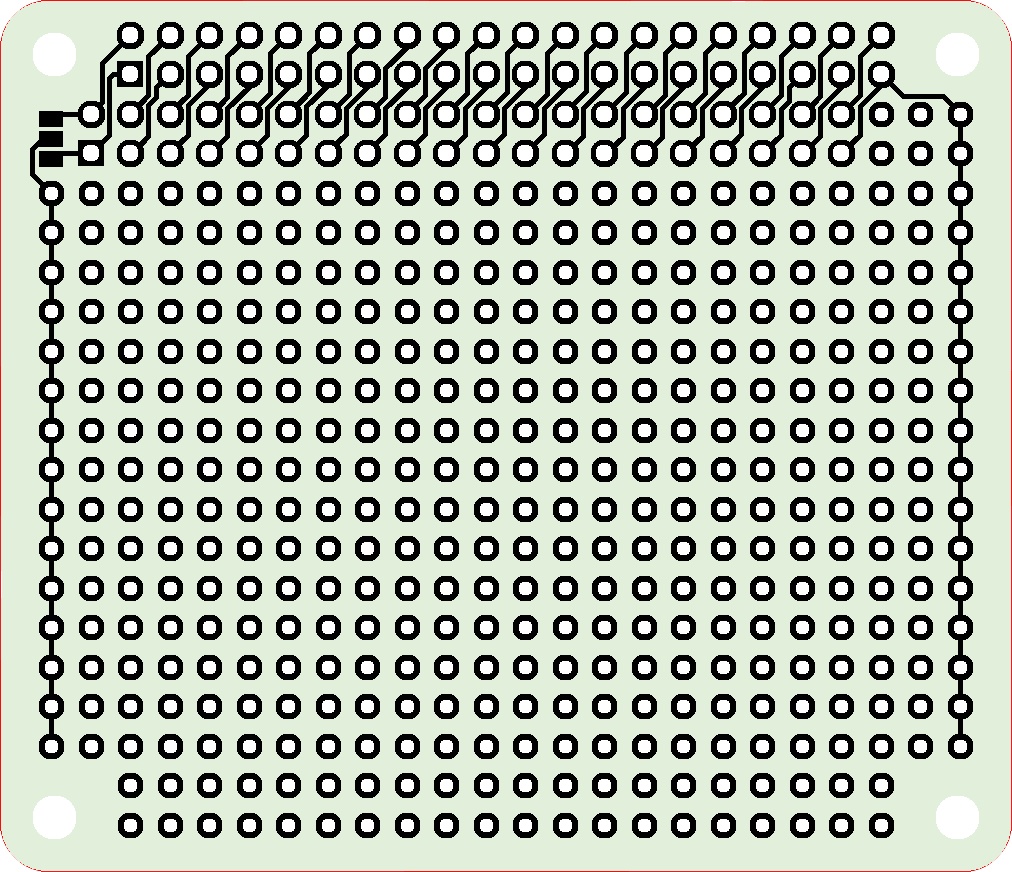

2x20ピンの信号がすべて利用できます。 ※)基板3枚のみ。ピンソケット/ピンヘッダ等は付属しません。
特徴

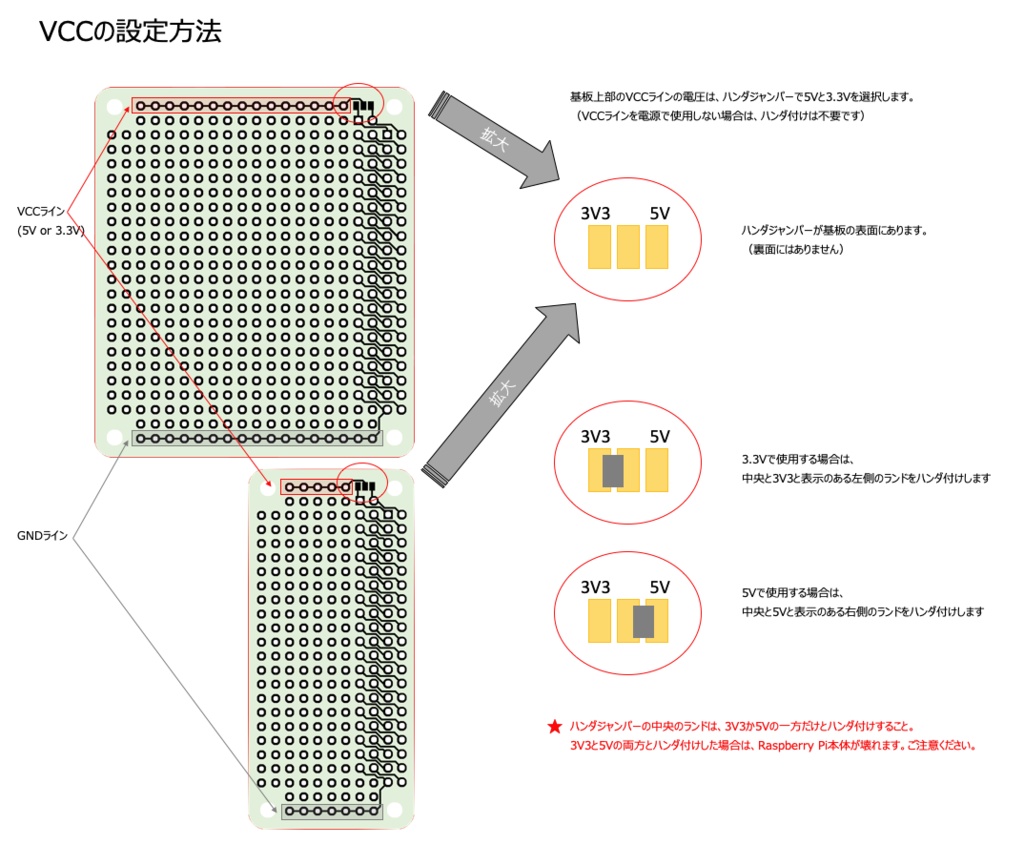

・電源ラインとして5Vと3.3Vを選択できるようになっています。(写真3, 4枚目参照) ・スルーホール径φ0.9mm:ピンヘッダが抜けにくいサイズとなっています(LEDや抵抗等の細いリードは抜けます)。 ・ランド径φ1.8mm:ハンダ付けし易いサイズとなっています。
仕様
・ 両面スルーホール・ユニバーサル基板 ・ サイズ:65mmx56mm ・ 孔ピッチ:2.54mm x 2.54mm ・ 板厚:1.6mm ・ 材質:FR-4(ガラスエポキシ) ・ 表面処理:HASL(有鉛半田レベラー) ・ 基板色:黒色
その他
・四辺に基板切り離しの時の多少の傷があります。 ・Raspberry Pi Zero用のユニバーサル基板もご用意しております。 https://orijinalj.booth.pm/items/3820531
免責事項
・商品説明以上のサポート等はございません。 ・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。 ・本基板の著作権は留保します。同一のアートワークでの販売はお控えください。
