G13 ジョイスティック リペアキット
- 支払いから発送までの日数：3日以内あんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 2,500

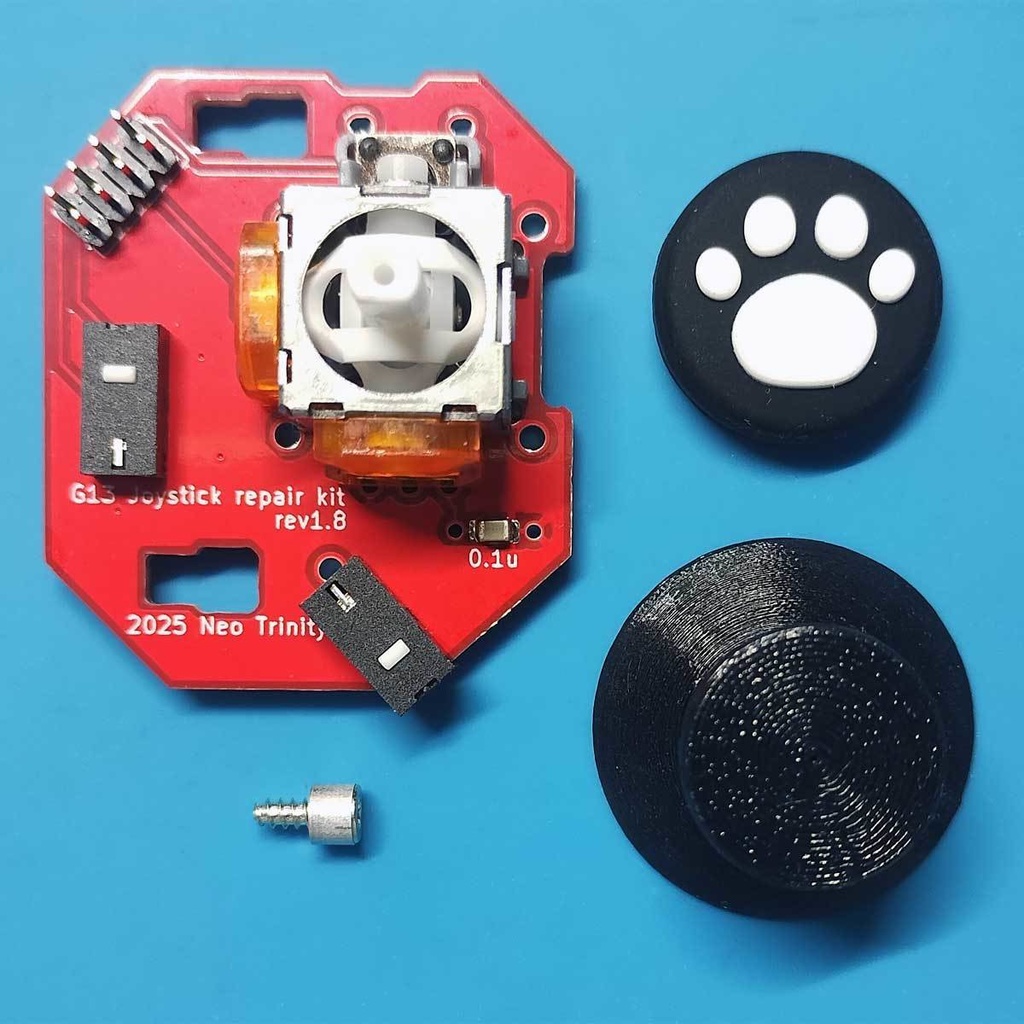

ロジクールG13のジョイスティック基板を丸ごとリプレースするキットです。 アナログジョイスティック、ジョイスティック基板の経年劣化を起こしているG13を修理できます。 部品のハンダ付けを当方で行い、ほぼ完成品でご提供します。 とても簡単に取り付け可能です。 スティック下スイッチを直接押す構造。小部品の折損トラブルが起こりません。 rev1.6よりジョイスティック部品をホールエフェクトジョイスティック（Ginfull Hall effect Joystick for SWITCH PRO）に変更しました。 従来の可変抵抗式スティックのような電気接点がないので、劣化に強いと言われています。 コストアップにより価格を少し上げさせていただきました。申し訳ありません。
商品仕様
・ハンダ付け済みジョイスティック基板 x1 【使用部品】 ジョイスティック：Ginfull Hall effect Joystick for SWITCH PRO マイクロスイッチ：HUANO WK-03B パスコン：リードまたはSMD 積層セラミックコンデンサ 0.1μF ピンヘッダ：廣杉計器 PSS-220154-04 基板：JLCPCB FR4ガラエポ2層基板 ・ジョイスティックカバー x1 3Dプリンタ印刷品(PETG) ・スティック下スイッチ押し用のネジ x1 ・サムパッド x1
取付け方法
https://github.com/LHPbackup/G13RepairKit/blob/main/G13RepairKit_r160.md
開発ストーリー
https://jp.finalfantasyxiv.com/lodestone/character/44382970/blog/5114188/
製作風景
https://github.com/LHPbackup/G13RepairKit/blob/main/G13RepairKit_Making.md
Hall Effect ジョイスティックの備忘録
https://note.com/trinityironworks/n/ndc0046a61d41
変更履歴
rev 1.2 ファーストリリース rev 1.3 基板、サムパッドを変更 rev 1.4 ピンヘッダ位置を調整 rev 1.5 基板、ジョイスティックを変更 rev 1.6 基板、ジョイスティックを変更
