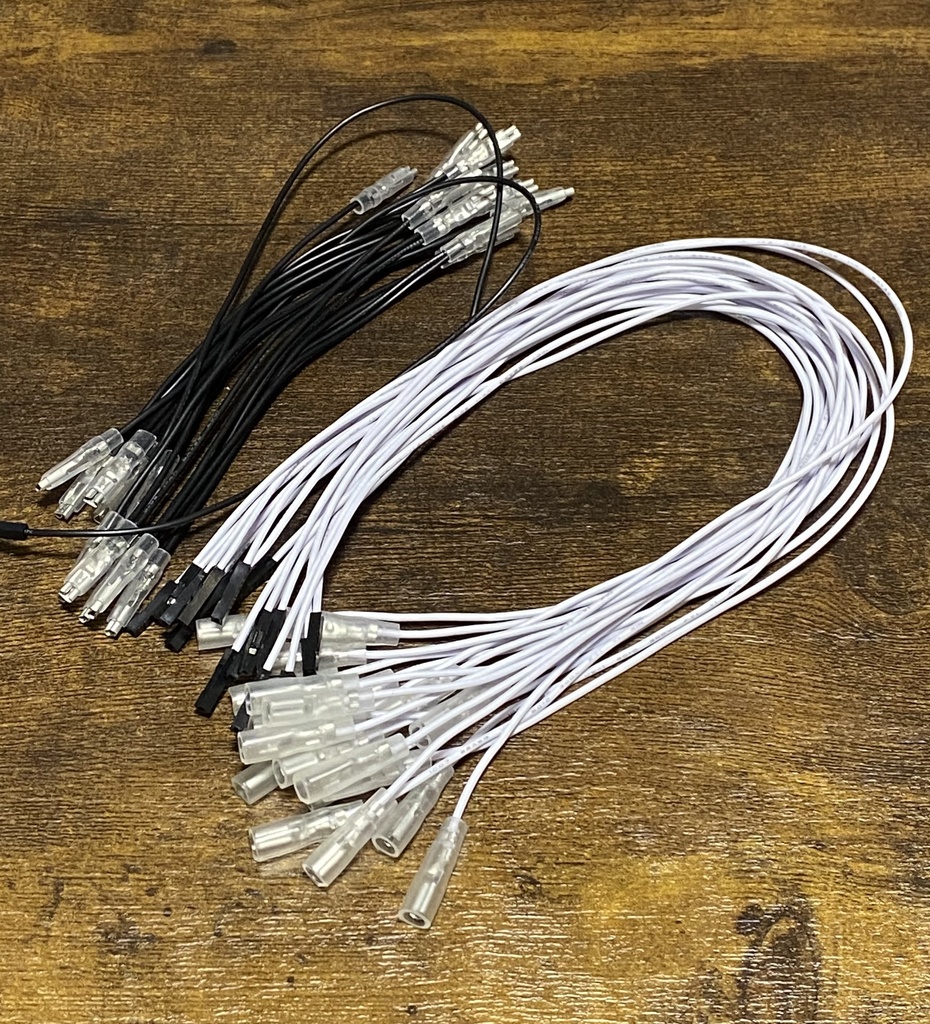

110 ファストン端子付きの配線セットです。 セット内容は19本+GND用のファストン端子10個つきチェーン配線2組。 デュポンメスコネクタ付きなのでファイティングボードやIONA-USのピンヘッダーに直接差し込むことが可能です。 デュポンコネクタが必要ない場合はニッパーなどで切断する事でスクリューターミナルに差し込んで使用することが可能です。 配線長は約28cm+端子部。 ファストン端子はロック機能付きの物を採用しており、差し込みは通常通り、抜く際はタブを押し込むことで簡単に引き抜く事ができます。 GND配線には柔らかい端子カバーが着いておりカバーの上からタブを押すことができ、各ボタン用配線にはずらしてタブにアクセスできる端子カバーを新たに取り付けてあります。 レバーを使用する場合は三和電子JLF-Hなどの5ピン配線が必要です。 レバーレスコントローラーの場合は本配線セットで上下左右の入力ボタン装着できるため、変換ハーネスなしで取り付けができるかと思います。 配線の他、BrookファイティングボードとMellow PCB MP12-IONA-USの20ピンヘッダーのピンアサイン表と、ローソンのシールプリント機能で使用できるロック機能付きファストン使ってますシール用印刷データ(PNG形式)をダウンロードできます。 ピンアサイン表は制御基板のメーカーサイトや製品説明書、IONAの場合は基板上にもプリントがあり、常時確認いただけるものなので、あくまでおまけ程度とお考えいただければと思います。 シールプリント機能の詳細はローソンのマルチプリント機説明サイトをご確認ください。 印刷はL判サイズ(89x127mm)で印刷を行ってください。 用紙サイズに合わせる、合わせないどちらの設定でも出力可能です。
